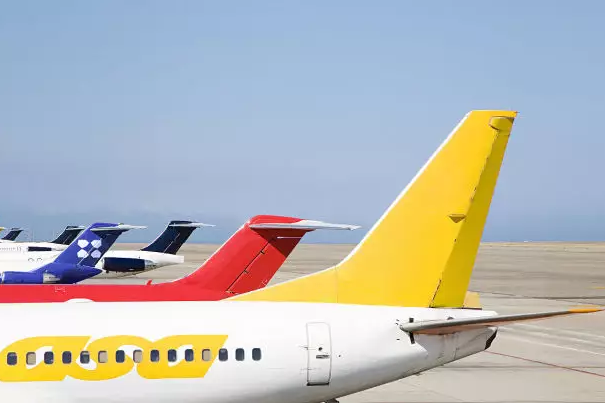

基本介紹
- 中文名：梯形尾翼
- 外文名：trapezoid tail
- 別名：垂直尾翼
- 組成：垂直安定面和方向舵
- 作用：操作飛機偏轉
- 一級學科：航空科技
組成,垂直安定面,方向舵,工作原理,特點,
組成
梯形尾翼包括固定的垂直安定面和可動的方向舵。
垂直安定面
垂直安定面是梯形尾翼中的固定翼面部分。當飛機沿直線作近似勻速直線運動飛行時，垂直安定面不會對飛機產生額外的力矩，但當飛機受到氣流的擾動,機頭偏向左或右時，此時作用在垂直安定面上的氣動力就會產生一個與偏轉方向相反的力矩，使飛機恢復到原來的飛行姿態。而且一般來說，飛機偏航得越厲害，垂直安定面所產生的恢復力矩就越大。
總結下來，垂直安定面的作用如下：
1、提供飛機橫向靜穩定性；
2、提供橫向阻尼力矩即提供飛機橫向動穩定性。
方向舵
方向舵是梯形尾翼中可操縱的翼面部分，其作用是對飛機進行偏航操縱。顧名思義，只要控制方向舵的偏向，就能讓客飛機拐彎了，上面所說的情況是假設飛機作自由運動，而沒有飛行員操縱。當我們需要控制飛機的航向時，飛行員就可以操縱梯形尾翼中的方向舵達到偏航的目的。方向舵的操縱原理與升降舵類似，當飛機需要左轉飛行時，駕駛員就會操縱方向舵向左偏轉，此時方向舵所受到的氣動力就會產生一個使機頭向左偏轉的力矩，飛機的航向也隨之改變。同樣，如果駕駛員操縱方向舵向右偏轉，飛機的機頭就會在氣動力矩的作用下向右轉。
因此，其作用是對飛機進行偏航操縱，但飛機在空中的轉向並不是直接依靠這個垂尾上的方向舵，而是靠主翼上的兩個副翼改變坡度通過離心力的作用度形成轉向的。
工作原理
梯形尾翼的固定面主要用於保證飛機水平方向上的穩定性。當飛機沿直線作近似勻速直線運動飛行時，垂直安定面不會對飛機產生額外的力矩，但當飛機受到氣流的擾動,機頭偏向左或右時，此時作用在垂直安定面上的氣動力就會產生一個與偏轉方向相反的力矩，使飛機恢復到原來的飛行姿態。而且一般來說，飛機偏航得越厲害，垂直安定面所產生的恢復力矩就越大。
梯形尾翼後緣的方向舵用於實現左右偏轉。當方向舵向左偏轉時，正面吹來的氣流使方向舵產生一個附加的力，方向指向右，這個力與重心共同作用產生使飛機向左偏航的力矩，使飛機飛行方向向左偏轉。
1、腳蹬方式，在飛機的駕駛艙裡面，有個叫做腳蹬的構件，其位置類似於汽車上的剎車和離合器，蹬左腳或者右腳，以控制飛機在高空時的小角度偏航，或者是在跑道上高速滑行時的輕微轉向。然而，使用方向舵只能是在跑道上高速滑行時才用，低於一定時速，方向舵的作用就很小了。
2、手輪方式，在客機的駕駛艙內，有一個叫做“手輪”的裝置，它可以控制客機的前輪。手輪就是縮小版的方向盤，慢慢旋轉手輪，控制前輪的轉向，通過這種方式，客機可以轉半徑很小的彎。
3、不對稱推力，在跑道上，飛機轉彎除了可以用以上兩種方式，還可以採取不對稱推力的方式。其原理很好理解，稍微加大右邊發動機的推力，飛機就會向左轉。
