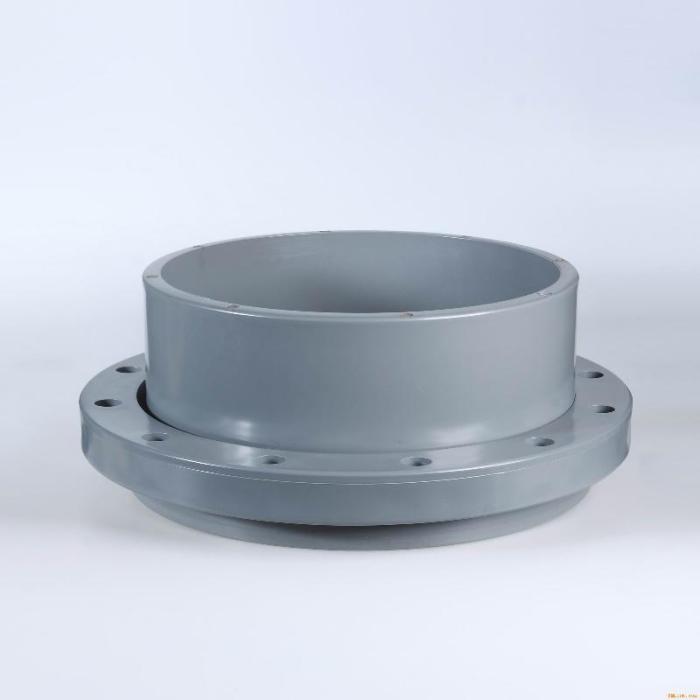

活套法蘭是指松套於容器或管道突緣的一種法蘭。法蘭是軸與軸之間相互連線的零件，用於管端之間的連線；也有用在設備進出口上的法蘭，用於連個設備之間的連線。
活套法蘭屬松式法蘭。突緣可採用翻邊、直接車出或另外焊接圓環等方式製成。優點是法蘭變形時對容器或管道不產生附加力矩，製造方便，可採用與容器或管道不同的材料製造，便於節省貴重金屬。缺點是法蘭厚度較大。適用於容器或管道內襯有脆性材料且壓力不高的場合。
基本介紹
- 中文名：活套法蘭
- 外文名：loose flange
- 別稱：松套法蘭
- 材質：碳鋼、低合金鋼、不鏽鋼等
標記,型式與尺寸,生產標準、衡量標準,各標準詳錄,國標,美標,日標,德標,其他標準,適用範圍,
標記
對焊環帶頸松套鋼製管法蘭應按下列規定進行標記：
公稱尺寸-公稱壓力 法蘭型式代號（HL/W） 密封面型式代號 管表號 材料代號 標準編號
對焊環板式松套鋼製管法蘭應按下列規定進行標記：
公稱尺寸-公稱壓力 法蘭型式代號（PL/W） 密封面型式代號 配管系列 材料代號 標準編號
平焊環板式松套鋼製管法蘭應按下列規定進行標記：
公稱尺寸-公稱壓力 法蘭型式代號（PL/C） 密封面型式代號 配管系列 材料代號 標準編號
翻邊環板式松套鋼製管法蘭應按下列規定進行標記：
公稱尺寸-公稱壓力 法蘭型式代號（PL/P） 密封面型式代號 配管系列 材料代號 標準編號
標準中規定的壓力標記分為PN標記和Class標記。
PN標記有12個壓力等級，分別為：PN2.5；PN6；PN10；PN16；PN25；PN40；PN63；PN100；PN160；PN250；PN320；PN400。
Class標記有6個壓力等級，分別為：Class 150；Class 300；Class 600；Class 900；Class 1500；Class 2500。
型式與尺寸
活套法蘭根據不同的公稱壓力、密封面形式、法蘭型式與公稱尺寸分為多個型號。
用Class標記的對焊環帶頸松套鋼製管法蘭的密封面型式及適用的公稱壓力和公稱尺寸範圍
密封面型式 | 公稱壓力 | |||||
Class 150 | Class 300 | Class 600 | Class 900 | Class 1500 | Class 2500 | |
突面（RF） | NPS/2（DN 15）~ NPS 24（DN 600） | NPS/2（DN 15）~ NPS 12（DN 300） | ||||
環連線面（RJ） | NPS 1（DN 25）~ NPS 24（DN 600） | NPS/2（DN 15）~ NPS 24（DN 600） | NPS/2（DN 15）~ NPS 12（DN 300） | |||
用PN標記的對焊環板式松套鋼製管法蘭的密封面型式及適用的公稱壓力和公稱尺寸範圍
法蘭型式 | 密封面型式 | 公稱壓力 | |||||
PN 2.5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | ||
A型對焊環板式松套鋼製管法蘭（PL/W-A） | 突面（RF） | - | - | DN 10 ~ DN 600 | |||
凹凸面（MF） | - | - | DN 10 ~ DN 600 | ||||
榫槽面（TG） | - | - | DN 10 ~ DN 600 | ||||
O形圈面（OSG） | - | - | DN 10 ~ DN 600 | ||||
B型對焊環板式松套鋼製管法蘭（PL/W-B） | 突面（RF） | DN 10 ~ DN 1000 | DN 10 ~ DN 1200 | DN 10 ~ DN 1000 | DN 10 ~ DN 800 | DN 10 ~ DN 400 | |
用PN標記的平焊環板式松套鋼製管法蘭的密封面型式及適用的公稱壓力和公稱尺寸範圍
密封面型式 | 公稱壓力 | |||||
PN 2.5 | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | |
突面（RF） | DN 10 ~ DN 600 | |||||
凹凸面（MF） | - | DN 10 ~ DN 600 | ||||
榫槽面（TG） | - | DN 10 ~ DN 600 | ||||
O形圈面（OSG） | - | DN 10 ~ DN 600 | ||||
用PN標記的翻邊環板式松套鋼製管法蘭的密封面型式及適用的公稱壓力和公稱尺寸範圍
法蘭型式 | 密封面型式 | 公稱壓力 | |||
PN 2.5 | PN 6 | PN 10 | PN 16 | ||
管端翻邊板式松套鋼製管法蘭（A型） | 突面（RF） | DN 10 ~ DN 200 | |||
管端翻邊板式松套鋼製管法蘭（B型） | 突面（RF） | DN 10 ~ DN 500 | DN 10 ~ DN 400 | ||
生產標準、衡量標準
GB/T 9118-2010 對焊環帶頸松套鋼製管法蘭
GB/T 9120-2010 對焊環板式松套鋼製管法蘭
GB/T 9121-2010 平焊環板式松套鋼製管法蘭
GB/T 9122-2010 翻邊環板式松套鋼製管法蘭
各標準詳錄
國標
GB/T9122-2010
美標
ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標
JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
德標
DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）
其他標準
化工部標準：
HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-97系列、HG20615-97系列
機械部標準：
JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
壓力容器標準：
JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48
適用範圍
廣泛用於化工、建築、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程。
