實體鏡

一種用平面鏡或稜鏡、木架、遮擋板等把左眼和右眼的視線分開，使左眼只看見左圖，右眼只看見右圖，從而形成立體視覺圖的器具。實體鏡中的兩張圖片是根據雙眼視差原理製成的，內容雖然一樣，但略有偏斜，將其放入實體鏡上觀察，即能看到立體圖像。

基本介紹

• 中文名：實體鏡
• 外文名：stereoscope
• 分類：反射式、折射式
• 發明時間：1838（反射式）、1856（折射式）
• 發明者：C.惠斯（反）、D.布魯斯特（折）
• 功能：產生雙眼立體視覺

發展歷史

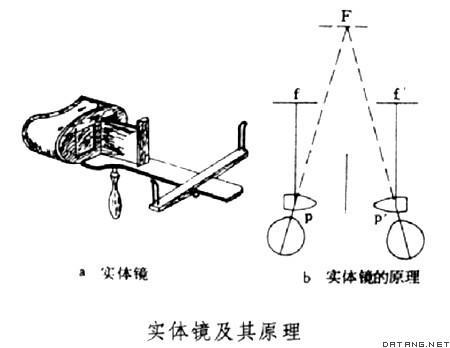

實體鏡分反射式和折射式兩種。前者由C.惠斯通於1838年創製，其原理是置於雙眼前面的兩面直接相交的平面鏡以其反射光將左右側呈現的兩張圖片分別映入左眼和右眼，從而產生雙眼立體視覺。後者由D.布魯斯特於1856年創製，其原理，用遮擋板把左、右眼的視線分開，每隻眼睛前置有一凸透鏡，兩張圖片通過折射分別映入左眼和右眼，從而產生雙眼立體視覺。

作用

立體視覺學以雙眼立體視覺效果及其產生方法為研究對象。它主要探討日常生活中雙眼立體視覺產生的條件、機制和信息加工過程，其套用領域包括對紙幣和貨幣的鑑定、印章鑑別、航空照片高度測量以及立體電視、立體電影的研製等。

醫學作用

實體鏡配合專業圖片做訓練時，可以達到提高視力、消除抑制、建立雙眼同時視及立體視的目的。

圖1

如圖1所示，即為視光醫學中常用的實體鏡主體。該實體鏡垂直方向與水平方向各放一張畫片，畫片內容主體相同，略有差異，患者將優視眼對準有鏡片一側的鏡孔，弱視眼直接觀看水平圖片，通過鏡孔的凸透鏡折射與斜板上平面鏡反射，患者如能將雙眼所見清晰地融為一圖，並有立體感，則雙眼視功能正常。無此視覺的患者則可使用該設備訓練，直至建立雙眼三級功能。
