濕式低壓儲氣罐按照罐的節數分類可分為單節罐與多節罐，其中單節貯罐一般指容量較小(V<3000m3)的罐,鐘罩高度等於水槽高度,一般水槽高度約為直徑的30%~50%,大容量氣罐,為比避免水槽高度過高，採用多節罐，每節的高度等於水槽的高度,而鐘罩和塔節的全高約為直徑的60%~100%。
多節罐包括兩節、三節等，主要由固定水槽、活動罐體(鐘罩及多級式塔節)組成。鐘罩及塔節放置在水槽內,隨氣體進出而升降，利用水封儲存氣體，罐的的容積隨氣體量而變化。
基本介紹
- 中文名：多節罐
- 套用領域：能源綜合
- 用途：儲氣
分類
直升式

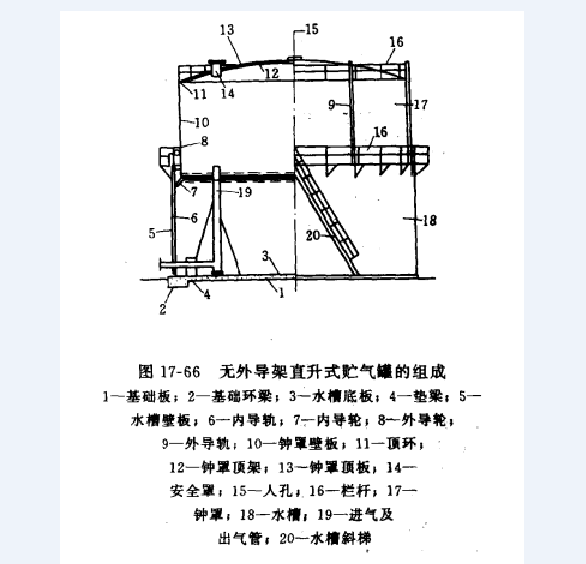

直升式多節氣罐是由水槽、鐘罩、水封、頂架、導軌立柱、導輪、增加壓力的配重塊和防止真空裝置組成,稱為外導架直升式導軌氣罐，如右圖1所示。還有一種無外導架直升式氣罐螺旋，它與螺旋罐相似,但導軌不是斜線軌,罐體以敷設在外壁上直軌和內導輪為導向，垂直升降。
圖1
螺旋式
螺旋式多節氣罐也是由水槽、鐘罩、水封組成。罐體靠安裝在平台上的導輪與罐體上導軌之間相對滑動產生旋轉而升獎，如右圖2所示。螺旋導軌式氣罐與直升導軌式氣罐不同點在於用螺旋形導軌代替笨重而巨大的垂直導軌。罐體之間導軌旋轉方向相反是為了使氣體排出時,罐體下降不會積集慣性力,罐體旋轉速度不致加大。這種罐主要優點是比直升罐節省金屬15%~30%，外形較為美觀，在我國得到廣泛使用。
