圓形磁尺

圓形磁尺

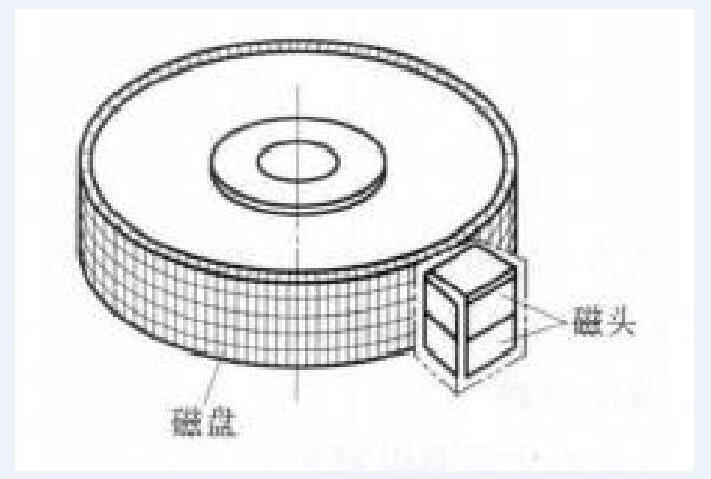

圓形磁尺主要用來檢測角位移,如概述圖所示,在磷青銅帶上鍍一層NiCo-P合金磁膜,頻寬為70mm,厚0.2mm,最大長度可達15m,將磁帶做成磁碟或磁鼓形狀,固定在用低碳鋼做的禁止売體內,並以一定的預緊力繃緊在框架或支架中,使其隨同框架或工具機一起脹縮,從而減小溫度對測量精度的影響。磁頭工作時與磁尺接觸,因而有磨損。由於磁帶是彈性件,允許一定的變形,因此對機械部件的安裝精度要求不高。

基本介紹

  • 中文名:圓形磁尺
  • 套用領域:數控工具機
  • 作用:測量角位移
  • 特點:使用穩定、抗干擾能力強
工作原理,特點,

工作原理

磁尺位置檢測裝置是由磁性標尺、磁頭和檢測電路組成的,該裝置方框圖如圖1:磁尺位置檢測裝置圖所示。磁尺的測量原理類似於磁帶的錄音原理。在非導磁的材料如銅、不鏽鋼、玻璃或其他合金材料的基體上鍍一層磁性薄膜(常用Ni-Co-P或Fe-Co合金)。
圓形磁尺
圖1:磁尺位置檢測裝置圖
測量角位移時,可做成圓柱形。在測量前,先按標準尺度以一定間隔(一般為0.05mm)在磁性薄膜上錄製一系列的磁信號。這些磁信號就是一個個按SN-NS-SN-NS…方向排列的小磁體,這時的磁性薄膜稱為磁柵。測量時,磁柵隨位移而移動(或轉動)並用磁頭讀取(感應)這些移動的磁柵信號,使磁頭內的線圈產生感應正弦電動勢。對這些電動勢的頻率進行計數,就可以測量位移了。

特點

製作簡單,安裝調整方便,對使用環境的條件要求較低,如對周圍電磁場的抗干擾能力較強,在油污、粉塵較多的場合下使用有較好的穩定性。高精度的帶狀磁尺位置檢測裝置可用於各種測量機、精密工具機數控工具機
