基本介紹

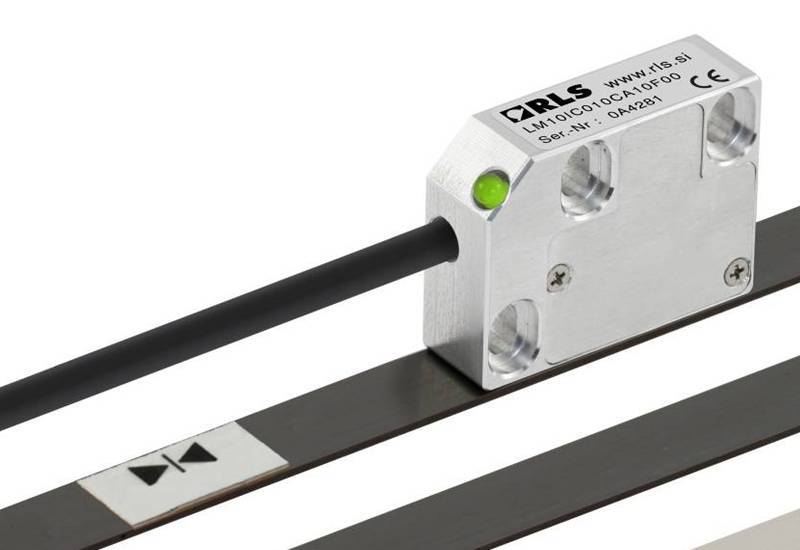

- 中文名：直線磁柵
- 外文名：Linear magnetic grid
- 類型：測量裝備
- 測量：直線位移
磁柵,直線磁柵工作原理,優點,
磁柵
磁柵是一種有磁化信息的標尺,它是在非磁性體的平整表面上鍍一層約0.02mm厚的Ni-Co-P磁性薄膜,並用錄音磁頭沿長度方向按一定的雷射波長入錄上磁性刻度線而構成的,因此又把磁柵稱為磁尺。
錄製磁信息時,要使磁尺固定,磁頭根據來自雷射波長的基準信號,以一定的速度在其長度方向上邊運行邊流過一定頻率的相等電流,這樣,就在磁尺上記錄了相等節距(W=λ)的磁化信息而形成磁柵。
直線磁柵工作原理
磁柵位移感測器由磁尺(磁柵)、磁頭和檢測電路組成。其工作原理是電磁感應原理,當線圈在一個周期性磁體表面附近勻速運動時,線圈上就會產生不斷變化的感應電動勢。感應電動勢的大小,既和線圈的運動度有關,還和磁性體與線圈接觸時的磁性大小及變化率有關。根據感應電動勢的變化情況,就可獲得線圈與磁體相對位置和運動的信息。磁尺是檢測位移的基準尺,磁頭用來讀取磁尺上的記錄信號。按讀取方式不同,磁頭分為動態磁頭和靜態磁頭兩種。
優點
①製作簡單,安裝、調整方便,成本低。磁概上的磁化信號錄製完,若發現不符合要求,可抹去重錄。亦可安裝在工具機上再錄磁,避免安裝誤差。
②磁柵的長度可任意選擇,亦可錄製任意節距的磁信號,適合較長位移的測量。
③對使用環境要求低,在油污、粉塵較多的環境中套用,具有較好的穩定性。對周圍電磁場的抗干擾能力較強。
因此,磁較廣泛地套用在數控工具機、精密工具機和各種測量機上。
