功能和用途

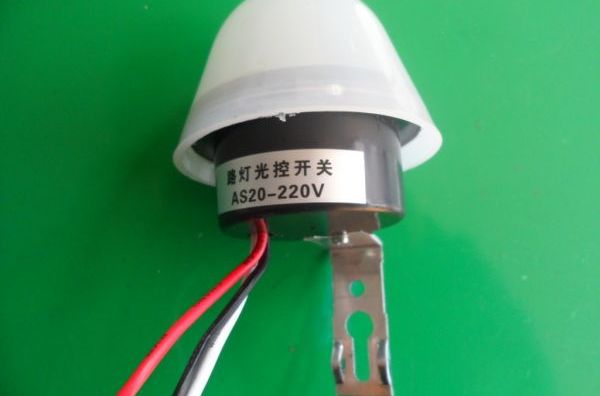

本系列智慧型光控開關，可以根據用戶設定的時間（光照度門限）值，自由控制用電器的電源開關。廣泛用於路燈、霓虹燈、廣告燈等需要按時間控制電源開關的用電設備。
用戶可以根須需求設定四組開關燈時間，可以實現多時段開關燈。
用戶也可以利用光控探頭採集當地光照度，實現根據光照度開關燈。
操作設定
按鍵功能說明
選單鍵：功能選擇。按鍵時，依次在系統時間、定時設定、光照度設定之間切換。當系統鎖定時，長按解鎖。
選擇鍵：功能參數設定，選中時呈現閃爍狀態。
上下鍵：子選單選擇、功能參數加減。
取消鍵：對應定時設定時間啟用/不啟用。
復位鍵：系統恢復初始設定。
自動/手動鍵：系統在開、關、程式控制（自動）間切換。
參數設定
系統時間設定步驟：
1、在系統顯示時間界面且無字元閃爍時，按上下鍵、在時間設定和日期設定之間 切換。
2、對應界面按選擇鍵，選中設定參數。
3、按上下鍵設定對應參數。
定時設定步驟：
1、在系統顯示時間界面，按選單鍵，進入定時設定。
2、通過上下鍵選擇：迴路1的1開/1關=》2開/2關=》3開/3關=》4開/4關，迴路2的1開/1關=》2開/2關=》3開/3關=》4開/4關。
3、觀察對應時間是否為“----”，該狀態表示此時間不啟用。按取消鍵，確定其是否啟用。
4、在啟用狀態，按選擇鍵選中對應選項：分、時、星期
5、通過上下鍵設定時間。
光照度設定步驟：
1、在系統顯示時間界面按三下選單鍵，進入光照度設定主界面。
2、按選項鍵設定開關狀態、控制迴路、控制星期。
3、在開關狀態為ON時，按上下鍵選擇光照度設定子選單。分別有：主界面、光照度開關門限、光照度開時間、光照度關時間
4、在對應子選單中按選擇鍵選中參數，通過上下鍵設定。
套用舉例
某公司用ET102.1，在某項目要求系統迴路1在周一至周日時，採用時控開燈—22:00關燈—4:00開燈且在18：00-19:00時根據光照強度開關燈。迴路2處於常關狀態。
設定步驟：
1、設定系統時間和日期。
2、定時設定迴路1的1開/1關的時間分別為22:00和4:00，星期為星期一……星期天。其餘全為“----”狀態。
3、設定光控模式為開，控制星期為星期一……星期天，控制迴路1。設定開關燈門限為20-50，及小於20開燈，大於50關燈。設定光控開關時間為18:00-19:00。
