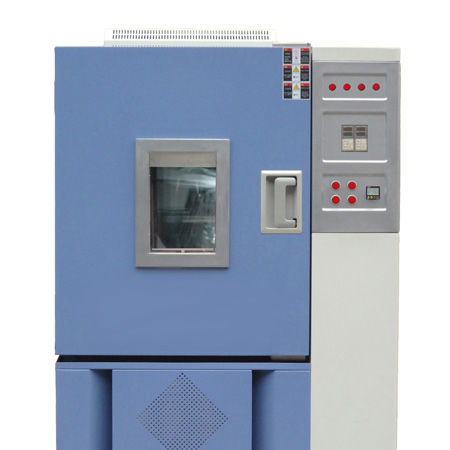

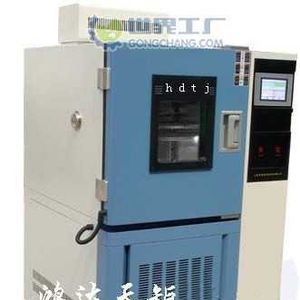

低溫箱

低溫試驗箱可以用來考核和確定電工、電子產品或材料在溫度循環變化，產品表面產生低溫環境條件下貯存和使用的適應性。設備採用強迫空氣循環來保持工作室內溫度的均勻性。為限制輻射影響，設備內壁各部分溫度與試驗規定的溫度之差不大於8%，且試驗樣品不會受到設備內加熱與冷卻元件的直接輻射。參照標準：低溫試驗箱滿足GB/T 2423.1-2008試驗A《低溫試驗方法》； GB/T 2423.2-2008試驗B《高溫試驗方法》以及其它相關標準的要求，可進行各種高低溫環境試驗。

基本介紹

• 中文名：低溫試驗箱
• 用途：用來考核和確定電工、電子產品
• 方式：採用強迫空氣循環
• 規定：溫度之差不大於8%

規格型號

型號一

型號規格	工作室尺寸（D*W*H）mm	外形尺寸（D*W*H）mm	溫度範圍
BJYSL-DW-100	450×450×500	1150×1050×1750	A:-20℃～150℃; B:-40℃～150℃; C:-60℃～150℃
BJYSL-DW-225	500×600×750	1200×1100×1900
BJYSL-DW-500	700×800×900	1450×1400×2150
BJYSL-DW-800	800×1000×1000	1500×1550×2200
BJYSL-DW-010	1000×1000×1000	1720×1580×2280

型號二

容積（單位：L）	工作室尺寸（D*W*H）mm	外型尺寸（D*W*H）mm
LRHS-101-LD	450×450×500	1200×1000×1650
LRHS-225-LD	500×600×750	1300×1150×1900
LRHS-504-LD	700×800×900	1450×1400×2100
LRHS-800-LD	800×1000×1000	1550×1600×2250
LRHS-1000-LD	1000×1000×1000	1850×1600×2250

低溫控制方式

為了保證試驗箱對降溫速率和最低溫度的要求，本試驗箱的製冷系統採用進口壓縮機所組成的復疊式製冷系統，該製冷系統具有匹配合理、可靠性高、使用維護方便等優點

製冷工作原理

製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，

節能技術

製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用下降到較為經濟的狀態

用途低溫箱用於科研研究、醫療用品的保存、生物製品、遠洋製品、電子元件、化工材料等特殊材料的低溫實驗及儲存。

溫控系統

1．採用進口義大利 Eliwell / DEI 微電腦精準溫控系統。　2．溫控範圍可根據用戶需要自由設定。

3．數碼顯示超低溫試驗箱內溫度。　 　4．超低溫試驗箱專用雙鉑金感溫探頭。

安全的控制系統

1.超溫雙重報警系統。報警範圍自由設定.　2.鍵盤鎖定，密碼保護。防止隨意調整運行參數。

3.開機延時啟動，停機間隔保護。　 4.超低溫試驗箱體配鎖。

5.24小時記錄列印系統:箱體內部2個感溫探頭.溫度上下箱高精度顯示.[選配]

獨有的斷電記憶功能,4500點信息記錄永久保存.

6.記錄信息讀取3位密碼保護,防止任意獲取超低溫試驗箱內溫度變化信息.[選配]

7.超低溫試驗箱專用220V遠程報警系統.[選配]

8.數據處理軟體:通過232接口與計算機進行通訊,繪製溫度曲線圖,顯示數據表,數據及圖象可保存,查詢及列印[選配

製冷系統

1.採用進口德國Danfoss高效製冷系統。　2.進口Ebm風扇電機。3.進口德國Danfoss乾燥過濾器。　4.超低溫試驗箱專用進口油分離器。

共10張

5.進口超低溫製冷工質。　 6.超厚保溫層，門體二次密封技術，保溫效果好。

7.進口超低溫深冷冷凍機油（-145℃）　 8.內膽進口不鏽鋼材料。

人性化設計

超低溫試驗箱安全門鎖設計,防止隨意開啟.

超低溫試驗箱寬氣候帶設計,10-32度環境下使用

工作原理

製冷工作原理：製冷循環採用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。本試驗箱之製冷系統採用1套法國產泰康全封閉壓縮機所組成的單元氟利昂製冷系統。製冷系統的設計套用能量調節技術,既能保證制冷機組正常運行,又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統保持在最佳的運行狀態。採用平衡調溫（BTC）,既在製冷系統在連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。

溫度:

低溫箱有-20度,-30度,-40度,-60度,-80度等系列產品.體積有120L至560L等各種體積選擇.

選型：

容積（單位：L）	工作室尺寸（D*W*H）mm	外型尺寸（D*W*H）mm
LRHS-101B-LD	450×450×500	1200×1000×1650
LRHS-225B-LD	500×600×750	1300×1150×1900
LRHS-504B-LD	700×800×900	1450×1400×2100
LRHS-800B-LD	800×1000×1000	1550×1600×2250
LRHS-1000B-LD	1000×1000×1000	1850×1600×2250

性能指標

溫度範圍	A:-20℃~130℃ B:-40℃~130℃ C:-60℃~130℃ D:-70℃~130℃
濕度範圍	30~98% R?H
波動/均勻度	≤±0.5℃ /±2℃
溫度偏差	+2%、-3%R?H
升溫時間	-20℃~100℃約35min -40℃~100℃約45min -70℃~100℃約55min
降溫時間	25℃~40℃約55min 25℃~60℃約65min 25℃~70℃約80min

溫濕度運行控制系統

控制器	進口微電腦溫濕度集成控制器（溫度直接顯示百分數）
精度範圍	設定精度：溫度±0.1℃、濕度±0.1%R?H，指示精度：溫度± 0.1℃、溫度±0.1%R?H
溫濕度感測器	鉑金電阻？PT100Ω
加熱系統	完全獨立系統，鎳鉻合金電加熱式加熱器
加濕系	外置隔離式，全不鏽鋼鍋爐式淺表面蒸髮式加濕器
除濕系統	採用蒸發器盤管露點溫度層流接觸式加濕器
供水系統	加濕供水採用自動控制且可回收余水，節水降耗
製冷系統	全封閉風冷單級壓縮製冷方式/原裝“泰康”/全封閉風冷複選壓縮製冷方式
循環系統	耐溫低噪音空調型電機，多葉式離心風輪

操作方法

當儀表接通電源處於測量狀態時，按下SET鍵，（小於秒），PV顯示器顯示參數代碼例AL1、A2H、SV顯示器顯示參數值，用^鍵和?鍵可修改參數值。例如設定-40、-20等等，修正完畢。再按一下SET鍵保存數值。

注意事項

(1)、開機前必須檢查放水孔是否塞好，以免影響製冷效果。

(2)、設定好控制溫度（例如-20），待箱內溫度達到要求時，方可放進冷凍物品。在放入試件時，儘量縮短開門時間，以減少溫度損失，以免增加製冷時間和影響試驗質量。

(3)、長期使用時，要定期去霜，冷凍室底部不能結冰，以免影響製冷效果。

(4)、不使用時，應切斷電源，拔掉漏水孔塞頭，把冷凍室的霜和冰水除乾淨，將水跡擦乾。

校驗方法

4.1 外觀與工作性狀態校驗。 檢查銘牌、外觀及音響並記錄結果。 接通電源，檢查電源控制系統並記錄結果。 用試電筆檢查絕緣性能並記錄結果。

4.2 技術參數校驗

4.2.1 溫度校驗及標定 將標準溫度計放入被校儀器內部中心位置,關閉箱門,啟動被校儀器,調溫度控制器至指 定值,當指示器顯示到指定值時,打開箱門,查看並記錄標準溫度計的顯示值。觀察並記錄下 列控制溫度的標準顯示值： －5℃、－10℃、－15℃、－20℃,精確至 0.5℃。計算標準溫 度計與溫度控制器顯示值的誤差值 （精確至 0.1℃） 作為修正值,被儀器的檢測控制溫度應采 用修正控制溫度。

4.2.2 溫度穩定性測定 啟動被校儀器,調整溫度控制器至指定的修正控制溫度（即實際溫度為：－5℃、－10℃、 －15℃、－20℃）±2℃的範圍內,待溫度降至控制範圍內後,觀察並記錄 30min 內控制器能 否正常控制。

4.2.3 降溫時間測定 打開箱門,在常溫下將試件裝滿被校儀器後關閉箱門,啟動被校儀器,調整溫度控制器至 修正溫度－20℃,同時用計時器開始計時,待溫度降至－20℃時記錄此時計時器的時間,此期 間的時間即為降溫時間,精確至 1min。
