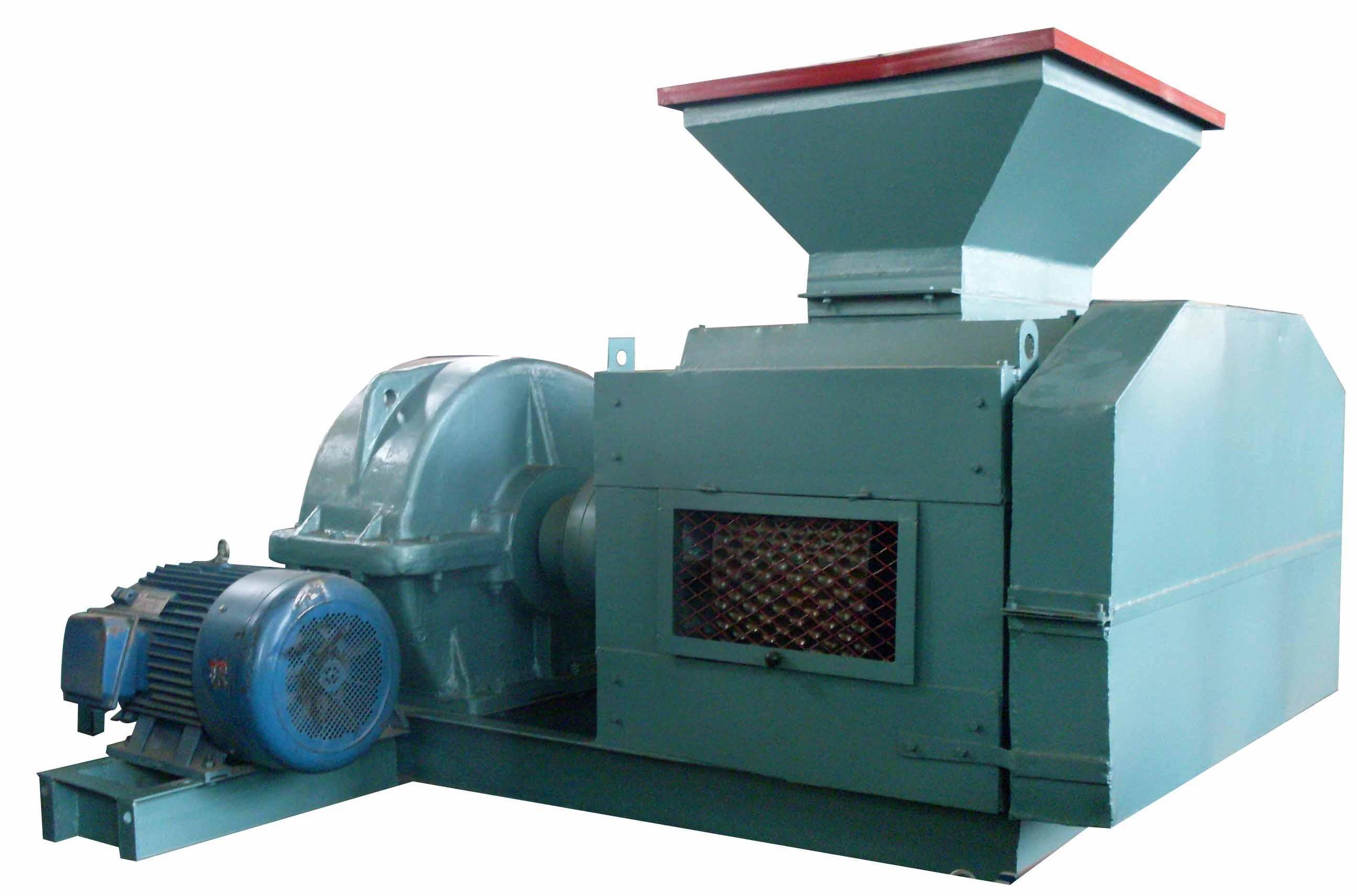

乾粉壓球機

乾粉壓球機

乾粉壓球機是一類可用來壓制煤粉、鐵粉、焦煤、鋁粉、鐵屑氧化鐵皮、碳粉、炭粉、礦渣、石膏、尾礦、污泥、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣的設備。

廣泛套用於耐材、電廠、冶金、化工、能源、運輸、供暖等行業,經壓球機製作成型後的物料,節能環保,便於運輸,提高了對廢料的利用率,具有良好的經濟效益和社會效益

基本介紹

  • 中文名:乾粉壓球機
  • 套用於:壓制煤粉、鐵粉等行業
  • 作用:提高了對廢料的利用率
  • 特點:良好的經濟效益和社會效益
產生背景,發展歷程,結構組成,製作工藝,技術參數,安裝說明,故障排除,產品分類,設備用途,

產生背景

以前我國冶金行業石灰粉料大多被廢棄,或改做其它用途,造成資源的極大浪費,隨著資源能源的日益緊張,冶金行業石灰粉料的利用越來越受到人們的重視。自2002年來冶金行業有關院所經過科學研究,解決了這個問題,即採用高壓粉料壓球機,將出窯粉料壓製成球塊,供冶煉使用,國外的部分鋼廠和我國的寶鋼,鞍鋼等已經使用。

發展歷程

我國型煤壓球機技術的發展比較緩慢,起步也較晚。解放前,只有德國人在上海留下的一個小煤球廠和日本人在東北留下的一些破爛煤球機。解放後,型煤技術起初也並沒有為人們所重視。直到1954年,北京、上海等地利用國產設備建起了我國第一批民用煤球廠。1956年,北京開始生產手工蜂窩煤。到1958年,我國才製造出類似於日本式的蜂窩煤機。60年代到70年代,國內開展了大規模的民用型煤研究。1978年研製出了以無煙煤為原料的上點火蜂窩煤,1980年研製出了以煙煤為原料的上點火蜂窩煤及易燃民用手爐煤球、火鍋及燒烤炭等,從而使型煤向易燃、高效、潔淨的方向邁出了可喜的一步。全國民國用型煤的年銷的量在4000萬T以上。

結構組成

乾粉壓球機輥皮採用65錳鑄造。經特殊熱處理後硬度可達58度以上。輥皮採用組合裝配,磨損後可更換。乾粉壓球機有緩衝裝置,可更好地保護設備免遭硬物衝擊。乾粉壓球機設計有球碗可調裝置使兩輥皮球碗永遠在可調範圍之內,永不錯位。
乾粉壓球機的結構原理:
乾粉壓球機是由主電機:經v形帶,傳至減速器,減速器通聯軸器, 傳至主動軸再由一對開式齒輪 , 保證兩輥軸同步 ( 等速反向〉其中被動輥液壓油缸的活塞頂住(恆壓式的由斜鐵頂住 ) , 由液壓迴路及液控制閥和蓄能器保證系統壓力 , 物料由貯料倉經定量設備均勻地進入成型機料斗 , 通過料斗上的調節閘板調節 , 使物料均勻的進入對輥中間 , 等速反向運轉的對輥進行壓縮物料的單位成型壓力由小變大 , 在對輥中心連線處成型壓力達到最大值 , 物料過該線後 , 成型壓力迅速變小使物料進入脫球狀態 , 順利脫球。

製作工藝

出窯石灰經過篩選,小於3mm的粉料進入高壓粉料壓球機壓球,球塊規格為35mm*25mm*15mm(長*寬*厚),也可按照需方要求定製,獲得球塊體積密度1.9-2.2g/cm3,墜落強度和塊狀石灰相當。壓球後經過篩選,合格球塊進入成品倉供冶煉使用 。

技術參數

ZYGF-0.5
ZYGF-1.0
ZYGF-1.5
ZYGF-2.0
ZYGF-2.5
ZYGF-3.0
ZYGF-5.0
工作效率
0.5T/h
1.0T/h
1.0T/h
2.0T/h
2.5T/h
3.0T/h
5.0T/h
軋輥直徑
φ299
φ367
φ367
φ399.5
φ480
φ522
φ700
軋輥寬度
110
183
183
232
196
196
225
功率
18.5kw
37kw
45kw
45kw
55kw
55kw
75kw
減速器
ZQ650
ZQ850
ZQ85
ZQ850
ZQ1000
ZQ1250
ZQ1450
軋輥材質
9CY2Mn
9CY2Mn
9CY2Mn
9CY2Mn
9CY2Mn
9CY2Mn
9CY2Mn
軸承型號、數量
7522
8套
2097730
4套
2097730
4套
2097730
4套
2097736
4套
2097744
4套
2097752
4套
成品球形狀
自定
自定
自定
自定
自定
自定
自定

安裝說明

“安裝便捷”是壓球機的特色,但不同品牌壓球機其人性化設計依舊參齊不齊。不少國際知名品牌在提供人性化產品之餘,更具備一套即時有效的安裝、調試、故障排除解決方案。在這裡,簡要地提出實際工程中常見的注意事項及故障排除的有效方法。只有正確的安裝及得當的維護,才能讓壓球機發揮出其應有的熠熠光彩。
壓球機的安裝
安裝壓球機前應嚴格按照電氣規範進行管線敷設,將強電與弱電信號線隔離穿敷,避免干擾。在室外空曠環境,應採取獨立的外部防雷措施。球機本身也應保持良好的接地,防止靜電累積等對球機產生影響。安裝時要正確接好電源線、通信線和視頻線,連線時要仔細參照安裝說明的要求,以確認通信方式和相應的引腳定義。一般地,設備應在施工後期安裝,以避免施工現場的大量粉塵侵進球機,直接影響其使用效果和壽命。
此外,以下注意事項應予以額外重視
注意事項一:供電
為保證壓球機正常工作,供電電源不宜低於球機輸入電壓的標稱值。當標稱值為24VAC,電壓波動不宜超出±25%。球機常見工作電壓為24VAC。市場上存有220VAC型號球機,其實質將變壓器內置於球罩,變壓後給球機供電。布線時應強調強、弱電分開,以避免強電對弱電的干擾。球機內部空間有限,內置變壓器使強弱電共處,從而影響弱電信號。此外,內置變壓器會加重散熱負擔,從而增加了內置電路燒壞的可能性。 根據現場環境不同,可選擇本地220VAC轉24VAC,或遠程變壓、集中供電方式。集中供電時,應充分考慮傳輸線路對電能的損耗。選擇輸出功率較大的設備並適當提高輸出電壓,以承載線路壓降,如選擇28VAC輸出給遠程球機供電。
壓球機是否已獲得足夠的電力驅動?可通過萬用表測試,方法是在負載(球機)開啟的情況下用萬用表測量球機一端電源線的電壓,觀測電壓是否在球機許可範圍內。特別需要注意的是,室外球機在加熱器啟動或停止時,其消耗的功率相差甚遠,對室外球機供電時一定要考慮在最惡劣環境下球機所需的最大供電功率。當市電電壓波動超出+5%~-10%範圍時,應設交流穩壓裝置。可安裝UPS以提供不間斷穩定電源供給。
注意事項二:接地
壓球機的接地主要分為外殼接地和內部電氣接地。外殼接地主要用來防止靜電積累、電氣漏電等,室外球機還特別要加裝外部防雷措施。一般來說,安裝在立桿支架上的室外球機外殼由於旋接在金屬支架上已自然形成接地保護,可不做特別處理。球機內部的數據線和視頻線都已做相應的接地處理,將球機內部的GND端與地線相連線,以確保設備有效接地。
注意事項三:地環迴路
即使設備有效接地,但球機和中心設備間不同地位的零電勢存在差異、電源負載存在不均衡,仍會引起接地電位差。該電位差通過同軸電纜形成的閉合迴路產生電流,引起干擾,從而影響視頻信號的正常傳輸,通常表現為圖像中間有水平方向的雜波。解決地環迴路問題最有效的辦法是在視頻傳輸中增加地環隔離器。室內/外裝球機視頻信號大多仍採用同軸電纜傳輸,且部分球機到中心設備較遠,較易形成地環迴路。如採用光端機進行信號傳輸,則能較有效地避免地環迴路的影響。
注意事項四:防水
室外壓球機安裝必須做防水處理。對於懸吊式安裝,球機與支架旋合處存在間隙。若遇雨雪天氣,水會沿縫隙滲入內部造成危害。因此,安裝時應採取防水密封措施,杜絕雨水等從螺旋接口處進進球機安裝支架的選擇也相當重要,推薦選用原配支架。原配支架充分考慮了防水問題,如以傾斜度設計使球機旋接端略高。即使支架內進水也只會倒流至立柱內,而不會流人球機。因此,若用戶自行製作支架應充分考慮防水因素。支架內為何會有水滴?一般來說,白天溫度較高,立桿內的水汽進入支架。夜間溫度降低時,水汽就會冷凝成水滴,凝聚在支架沿壁。當支架無傾斜設計,或反方向傾斜時,水滴會沿壁流進球機,造成危害。為減少水汽進入支架,可將支架與立桿結合處用橡皮泥或矽膠等進行密封處理。
注意事項五:散熱
壓球機工作時的散熱問題也必須要考慮。市場上部分品牌球機無室外型號,因此不能直接套用於室外,必須加配室外護罩等配件。Pelco室外型球機其標配就包含有遮陽罩、加熱器、以及雙重散熱風扇等要件,使其能適應戶外惡劣的或極端的溫差環境。
設備調試
每個壓球機安裝完畢後應首先進行單體調試,這樣可以減少全系統調試時的負擔。Pelco的球機提供RJ45接口用於單體調試。通過RJ45接口把球機與調試工具包連線起來,可以調試球機的輸出圖像、雲台轉動、鏡頭拉伸等。亦可進進球機選單,進一步做初始設定。

故障排除

除了球機本身故障外,安裝調試時遇到的故障多半由外部設備引起。
現象一:球機反覆重啟
球機反覆重啟通常由於供電電源功率偏低,不足以驅動球機正常工作所引起。先用萬用表檢測球機供電電壓,必須在負載(球機)開啟的情況下測量,判斷是否存在供電問題。特別需要注意的是,室外球機在加熱器打開和不打開時消耗的功率相差甚遠,供電時一定要考慮球機的最大功率,保證供電設備足夠驅動球機正常工作。
現象二:視頻滾動
球機視頻圖像在監視器不斷滾動,此種現象大多由視頻同步問題引起。24VAC球機大多根據交流電源中的相位進行自動同步,可調出球機選單,選擇相位自動同步功能。若因電源相位導致自動同步失效,則可在球機選單中手動設定相位值來解決同步問題。
現象三:控制亂碼
當球機出現無規則旋轉時,首先檢查中心設備是否出現誤操作,然後檢查球機選單是否啟動了隨機掃描模式。若以上步驟均正常,則大多由於數據通信線路受干擾而不間斷髮送亂碼信息所致。干擾主要來自傳輸路徑上的電磁干擾,而光端機在光電還原時也可能出現偏差。
雖然品牌資源是有效的利用對象,但實際經驗仍是工程的關鍵所在。現場狀況常顯得林林總總,可問題癥結總歸結於那么幾點。透過現象查本質,是每個現場人員必備的素質。而作為品牌,應更多了解用戶的技術難題並進行分析、解決、歸納,將所得經驗客群於更多人。

產品分類

型煤壓球機
型煤壓球機生產:各種冶金粉料冷壓球團的生產,凡是粉狀物料,需壓球的都需型煤壓球機來完成。如:煤粉、焦粉、各種黑色有色金屬礦粉、氧化鐵皮及除塵灰、污泥、耐材等 。還可以設計製造的高壓力、高強度礦粉用壓球機,主要用於——有色和黑色金屬礦粉的制球造快,直接進爐冶煉,提高附加值。凡是冶金行業廢料,輔料需上爐的,都需要型煤壓球機來完成。比如:除塵灰、池泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、矽錳礦粉,等等。
礦粉壓球機
礦粉壓球機主要用於——有色和黑色金屬礦粉的制球造塊,直接進爐冶煉,提高附加值。凡是冶金行業廢料,輔料需上爐的,都需要礦粉壓球機來完成。比如:除塵灰、污泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、矽錳礦粉,等等。
低壓壓球機
低壓壓球機適合濕粉壓球,即需在物料中加入適當比例的水或其它液體粘合劑。低壓壓球機對多種物料的壓制都有良好效果,如:輕燒鎂粉、氧化鐵皮、鋼廠污泥、鐵精粉等。低壓壓球機配套減速機,電機與減速機通過弧形齒聯軸器傳動,主機兩壓輥由同步齒輪傳動對向旋轉。低壓壓球機主要由電機、減速機、機架、壓製成型機構、成品輸送機構組成,主要特點是體積小、動力小、可移動並配有小型輸送機。
脫硫石膏壓球機
脫硫石膏壓球機能將脫硫石膏粉末一次性壓製成球,產量大成球率高。無論從原料本身,還是從產品的實驗結果上分析,煙氣脫硫石膏在建材行業中的套用都十分廣泛。該設備能將脫硫石膏粉末,在不需要添加任何粘合劑情況下一次性壓製成球,且成球率在90%以上,壓出來的球硬度很強,搬運裝卸不宜破碎,然後供應到水泥廠代替天然石膏做水泥緩凝劑用。
強力壓球機
強力壓球機主要用於——煤粉、煤泥、中煤、焦粉、焦煤以及冶金粉料冷壓球團、耐火材料。凡是粉狀物料,需上爐的都需強力壓球機來完成。

設備用途

乾粉壓球機主要用於——有色和黑色金屬礦粉的制球造塊,直接進爐冶煉,提高附加值。凡是冶金行業廢料,輔料需上爐的,都需要壓球機來完成。比如:除塵灰、池泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、矽錳礦粉,等等。主要用於——有色和黑色金屬礦粉的制球造快,直接進爐冶煉,提高附加值。凡是冶金行業廢料,輔料需上爐的,都需要壓球機來完成。比如:除塵灰、池泥、氧化皮、鋼渣、鐵精粉、鋁灰粉、矽錳礦粉,等等。
乾粉壓球機設備主要用於不含水份的物料壓球造塊。如:生石灰粉、氧化鎂粉、銅精粉、鉻礦粉、鉛鋅廢料、鋁釩土、有色金屬粉末、耐火料、陶瓷料等通過高強高壓製成容量較高的球蛋。
乾粉壓球機廣泛用於冶金、化工、耐材等行業。
什麼樣的物料不適合用乾粉壓球機?
如果用戶的物料含有水分,建議您就不要選用乾粉壓球機了,應該根據物料的具體情況選用其他系列的壓球機。乾粉壓球機產量低,購買成本高,且只適用於不含水分的物料壓球成團。
型號規格
壓輥直徑(mm)
壓輥寬度(mm)
最大線壓比(t/cm)
電機功率(kw)
總壓力(t)
產量(t/h)
備註
ZZG-530
530
196
10
55
150
3
單調速
ZZG-650
650
196
12
75
200
4
單調速
ZZG-750
750
196
12
75
250
5
單調速
