基本介紹
- 中文名：防噴器
- 外文名：blowout preventer (Bop)
- 套用：石油鑽井
產品簡介,意義,防噴器的主要結構,主要標準,
產品簡介
blow-out preventer(BOP)
石油鑽井時，安裝在井口套管頭上，用來控制高壓油、氣、水的井噴裝置。在井內油氣壓力很高時，防噴器能把井口封閉(關死)。從鑽桿內壓入重泥漿時，其閘板下有四通，可替換出受氣侵的泥漿，增加井內液柱的壓力，以壓住高壓油氣的噴出。
其類型分普通防噴器、萬能防噴器和旋轉防噴器。萬能防噴器是可以在緊急情況下啟動，應付任何尺寸的鑽具和空井；旋轉防噴器是可以實現邊噴邊鑽作業。在深井鑽井中常是除兩種普通防噴器外，再加上萬能防噴器、旋轉防噴器，使三種或四種組合地裝於井口。
環形防噴器 Annular Blow-out Preventer通常裝有閘板式防噴器的大型閘門，運作時會在管柱和井筒之間形成一個密封的環形空間，在井內有管柱的情況下，也能單獨完成封井，但是使用幾次就不行了，並且不允許長期關井使用。
井口防噴器組
意義
由於地層中的不確定因素很多且十分複雜,每一鑽井作業都有發生井噴的可能性,這對井控技術和井控裝備提出了更高的要求。防噴器作為最重要的井控設備,在鑽井作業中一旦發生溢流、井涌、井噴等緊急狀況,防噴器需要迅速啟動關井,此時防噴器一旦失效,將會導致井噴等惡性事故。因此,防噴器的合理設計對於保證鑽井作業順利進行和人身安全具有重要作用。
防噴器的主要結構
防噴器是最重要的井控裝置,在鑽井尤其是欠平衡鑽井過程中具有重要作用。設計防噴器的目的，是要在有壓力的情況下關閉井眼,對井保持連續的控制,把進入井中的地層流體循環出來。

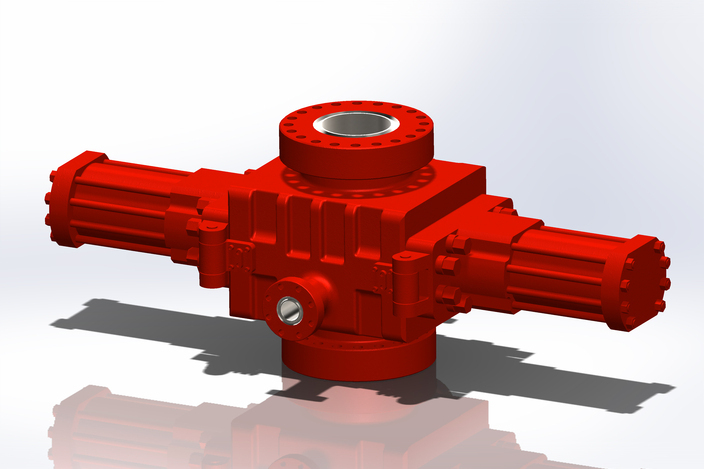

液壓防噴器主要有閘板防噴器和環形防噴器兩種形式。閘板防噴器主要由殼體、側門、油缸、缸蓋、活塞、活塞桿、鎖緊軸、密封件、閘板等組成。其工作過程是利用液壓推動活塞，帶動閘板關閉或打開，從而封閉或打開井口，達到封井、開井的目的。
閘板防噴器的閘板可分為全封、半封、變徑和剪下四種閘板，用以實現不同狀況下的封井半封閘板能夠封閉相應的鑽桿和油管等管具，必要時還可懸掛鑽具井內無管具時，全封閘板可全封井口在特殊情況下剪下閘板可切斷鑽具。另外，殼體旁側法蘭出口可進行鑽井液循環和節流壓井作業。
環形防噴器的類型按其密封膠芯的形狀可分為錐型環形防噴器和球型環形防噴器，其結構主要由殼體、頂蓋、膠芯及活塞四大件組成。當井內有鑽具、油管或套管時，環形防噴器能用一種膠芯封閉各種不同尺寸的環形空間,當井內無鑽具時，能全封閉井口在進行鑽井、取芯、測井等作業過程中，還能封閉方鑽桿、取芯工具、電纜及鋼絲等與井筒所形成的環行空間在使用減壓調壓閥的情況下，能通過鑽桿強行起下鑽具。
兩種類型的環形防噴器具有相似的工作原理當發現井涌需要封井時,從控制系統輸來的高壓油從下油口進入活塞下部關閉腔推動活塞向上運動，球型膠芯沿球面向上運動，錐型膠芯則在頂蓋的限制和活塞內錐面的擠壓作用下向中心靠攏，緊縮、環抱鑽具，實現密封鑽具或全封井口開井時，活塞下行，膠芯在本身彈力作用下復位將井口打開。
主要標準
SY/T 5053.1 -2000 防噴器及控制裝置 防噴器SY/T 5053.2-2007 鑽井井口控制設備及分流設備控制系統規範
SY/T 6160-2014 防噴器的檢查和維修
