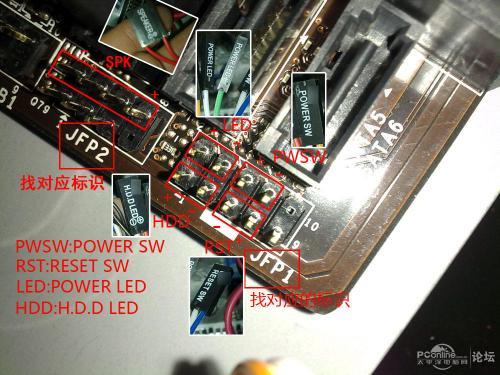

大部分微型主機板的通用接線方法。方便快捷。微型的主機板比較變態，和大部分主機板的接線方法幾乎都不一樣，而且主機板上並未做明顯標識。請找到主機板上的JEP1和JEP2，然後參照此圖接線。圖片可能跟該型號主機板不同，但是接線方法通用。
基本介紹
- 中文名：msi微星NF725GM-P31
- 適用類型：台式機
- 主機板晶片組：NVIDIA MCP68
- 集成CPU：否
- 主機板匯流排：5200MT/s
基本參數msi微星 NF725GM-P31
Socket AM3
, 支持HyperTransport 3.0技術
CPU支持類型
晶片參數msi微星 NF725GM-P31
晶片組廠商
NVIDIA MCP68
-
集成晶片
顯示卡/音效卡/網卡
集成NVIDIA Geforce 7025顯示晶片
板載Realtek ALC887 8聲道HD音效卡
板載Realtek 8105E百兆網路控制晶片
傳輸標準
DDR3 1333/1066/800
16GB
記憶體插槽數量
2個DDR3 DIMM記憶體插槽
支持
-
硬碟接口標準
SATAII
IDE接口數量
1個
普通SATA接口
4個
SATA 3.0接口
-
支持RAID模式
RAID 0, 1, 5, 10
擴展性能msi微星 NF725GM-P31
PCI 插槽
1個PCI Express ×16 插槽
1個PCI Express ×1 插槽
1個PCI 插槽
多顯示卡技術
-
8個USB2.0接口
FDD 接口
