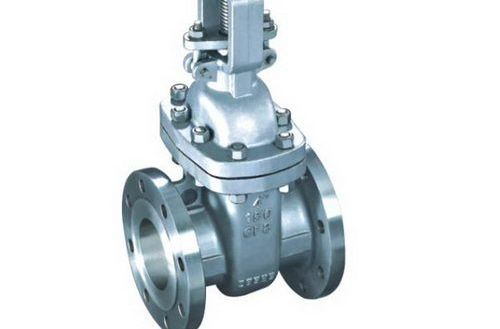

結構特點,主要零件材質,主要外形尺寸,
結構特點
①產品設計製造符合國外先進標準要求，密封可靠，性能優良殼船嚷龍。
②結構設計緊湊合理，造型美觀。
③採用楔式彈性閘板結構，中大口徑設定滾動軸阿騙頸承兵犁項，啟閉輕鬆。
④閥體材料品種齊全，填料、墊估蒸記片根據實際工況或用戶要求合理選配，可適用於各種壓力、溫度及介質工況。
⑤採用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要腳閥及用戶要求
主要零件材質
零件名稱 | CF8 | CF3 | CF8M | CF3M |
閥體/閥蓋 | CF8 | CF3 | CF8M | CF3M |
閘板 | CF8 | CF3 | CF8M | CF3M |
閥桿 | F304 | F304L | F316 | F316L |
填料 | PTFE編恥巴遙夜織 | PTFE編織 | PTFE編織 | PTFE編織 |
墊片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L |
壓蓋 | CF8 | CF3 | CF8M | CF3M |
填料壓環 | 304 | 304L | 316 | 316L |
螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M |
螺母 | A194-8M | A194-8M | A194-8M | A194-8M |
主要外形尺寸
ANS1 Class150 | |||||||||||||||||||||
NPS | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 42 | |
L | RF | 178 | 191 | 203 | 29 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 559 | 610 | 610 | 660 | 711 | 762 | 787 |
BW | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 864 | 914 | 914 | 965 | 1016 | 1067 | 1118 | |
手動 | H1 | 400 | 490 | 510 | 585 | 775 | 955 | 1160 | 1375 | 1570 | 1765 | 1980 | - | - | - | - | - | - | - | - | - |
Do | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 700 | - | - | - | - | - | - | - | - | - | |
傘齒輪 | H2 | - | - | - | - | - | - | - | - | 1668 | 1920 | 2115 | 2215 | 2600 | 2908 | 3046 | 3136 | 3293 | 3726 | 4060 | 4229 |
電紋危章動 | H3 | - | - | - | - | - | - | - | - | 1668 | 1920 | 2115 | 2215 | 2600 | 2908 | 3046 | 3136 | 3293 | 3726 | 4060 | 4229 |
ANS1 Class300 | |||||||||||||||||||||
NPS | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 42 | |
L | RF | 216 | 241 | 283 | 305 | 406 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1245 | 1346 | 1697 | 1524 | 1727 | - | - |
BW | 216 | 241 | 283 | 305 | 406 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1245 | 1346 | 1697 | 1524 | 1727 | - | - | |
手動 | H1 | 470 | 525 | 535 | 635 | 805 | 1025 | 1230 | 1460 | 1645 | - | 1840 | - | - | - | - | - | - | - | - | - |
Do | 200 | 200 | 300 | 300 | 350 | 400 | 450 | 500 | 600 | - | 600 | - | - | - | - | - | - | - | - | - | |
傘齒輪 | H2 | - | - | - | - | - | - | - | - | - | - | 1935 | 2155 | 2572 | 2908 | 3100 | 3135 | 3293 | - | - | - |
電動 | H3 | - | - | - | - | - | - | - | - | - | - | 1935 | 2155 | 2572 | 2908 | 3100 | 3135 | 3293 | 3754 | 4120 | 4530 |
