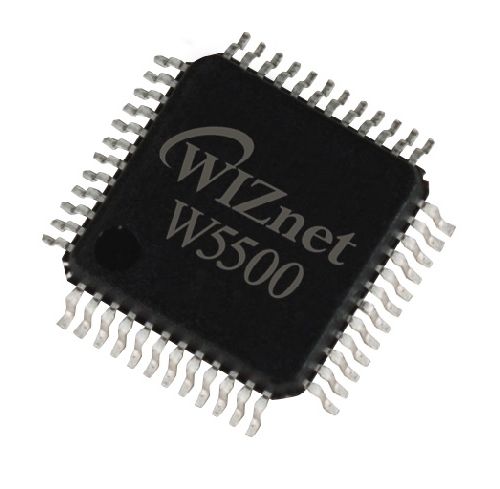

W5500

W5500 晶片是一款集成全硬體 TCP/IP 協定棧的嵌入式乙太網控制器，同時也是一顆工業級乙太網控制晶片。是韓國WIZnet（微知納特）發布全硬體TCP/IP協定棧乙太網接口晶片。

W5500 支持高速標準4線SPI接口與主機進行通信，該 SPI 速率理論上可以達到 80MHz。其內部還集成了乙太網數據鏈路層（MAC）和10BaseT/100BaseTX 乙太網物理層（PHY），支持自動協商（10/100-Based全雙工/半雙工）、掉電模式和網路喚醒功能。與傳統軟體協定棧不同，W5500內嵌的8個獨立硬體 Socket 可以進行8路獨立通信，該8路Socket的通信效率互不影響，可以通過 W5500 片上32K 位元組的收/發快取靈活定義各個Socket的大小。

基本介紹

• 外文名：W5500
• socket：8
• 接口：SPI

產品特點

• 全硬體TCP/IP協定棧– 支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE協定– 硬體網路引擎，不受網路攻擊
• 高速SPI主機接口– SPI 模式：0,3– 最高80MHz的SPI 時鐘
• 支持嵌入式作業系統：Linux & RTOS
• 支持8路獨立硬體Socket同時通信，通信效率互不影響
• 內部32K位元組收發快取供TCP/IP包處理
• 支持掉電模式、網路喚醒
• 集成 10BaseT / 100Base-T 乙太網 PHY
• 支持自動協商（全/半雙工，10M/100M)
• 不支持自動極性轉換（網路通信雙方有一方支持即可）
• 網路狀態指示燈引腳，包括網路速度指示燈（10M/100M），數據收/發活動指示燈，全/半雙工狀態指示以及PHY連線狀態指示燈
• 工業級：-40℃ ~ 85℃
• 工作電壓 3.3V，I/O 5V 耐壓
• 48 引腳 LQFP 無鉛封裝（7x7mm, 0.5mm 針間距）

套用領域

• 智慧型電網
• 金融機具
• 安防門禁
• 網關設備
• 智慧型家居
• 智慧家庭

期刊論文

一種基於W5500的碼垛機器人通訊設計及實現

STM32的W5500乙太網通信模組快速實現方法

用 W5500構成的低成本嵌入式 Web伺服器

基於W5500的離子阱質譜數據互動系統設計

基於W5500的通信協定實現過程及分析

比賽情況

曾2013年10月在WIZnet公司舉辦的“WIZnet杯”乙太網技術競賽上，作為基礎晶片

作為開源硬體的重要參與者和倡導者WIZnet攜新品W5500和其他系列產品為國內的創客們提供一場乙太網技術的設計比拼。
