基本介紹
- 外文名：TMS320C6678
- 生產公司：美國德州儀器公司
- CPU：TMS320C6678，8核C66x，標配工業級，主頻1.0GHz
- 套用領域：計算機硬體
硬體參數,軟體參數,技術支持,核心板電氣特性,主要特點,運用領域,
硬體參數
CPU：TMS320C6678，8核C66x，標配工業級，主頻1.0GHz

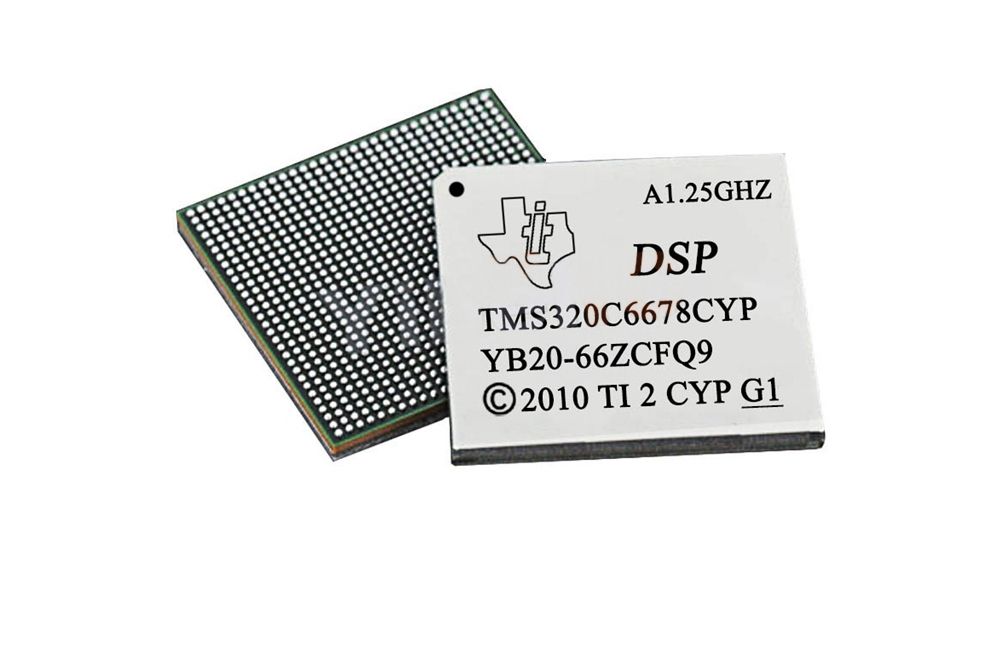

TMS320C6678
ROM：NAND FLASH，128/256MByte可選；16MByte SPI NOR FLASH
RAM：低功耗DDR3，1G/2GByte
EEPROM：1Mbit
ECC：256M/512MByte DDR3
LED：2x 供電指示燈，核心板和底板各1個；4x 可程式指示燈，核心板和底板各2個
感測器:1x TMP102，核心板溫度感測器，I2C接口
核心板連線器：2x 50pin公頭B2B，2x 50pin母頭B2B，間距0.8mm，合高5.0mm，共200pin
拓展IO：1x 80pin高速B2B連線器，間距0.5mm，合高5.0mm，信號速率可達10GBaud；2x 25pin IDC3簡易牛角座，間距2.54mm，含EMIF16拓展信號；2x 25pin IDC3簡易牛角座，間距2.54mm，含SPI、I2C、TIMER、GPIO等拓展信號；2x 25pin IDC3簡易牛角座，間距2.54mm，含TSIP拓展信號；1x SRIO 2.1 TX，1x SRIO 2.1 RX，4通道，每通道最高通信速率5GBaud；1x PCIe 4x（Gen2），2通道，每通道最高通信速率5GBaud；1x HyperLink，最高通信速率40GBaud，KeyStone處理器間互連的理想接口
接口:1x 14Pin TI Rev B JTAG接口，間距2.54mm；1x 60Pin TI Specific Header
按鍵:2x復位按鍵、1x 非禁止中斷按鍵、1x 用戶可程式按鍵
啟動方式:1x 5bit啟動方式，選擇撥碼開關
網路:2x Ethernet，10/100/1000M自適應
風扇接口:1x FAN，12V供電，間距2.54mm
電源開關:1x 電源撥碼開關
電源接口:1x 12V 3A直流輸入DC417電源接口，外徑4.4mm，內徑1.65mm
軟體參數
DSP端軟體支持:裸機、SYS/BIOS作業系統
CCS版本號:CCS5.5
軟體開發套件提供:MCSDK
技術支持
（1）提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、晶片datasheet，縮短硬體設計周期；
（2）提供豐富的Demo程式，包含DSP多核通信教程，完美解決多核開發瓶頸；
（3）提供完整的平台開發包、入門教程，節省軟體整理時間，上手容易；
（4）提供全面的技術支持和長期的售後服務，全力協助客戶產品開發。
核心板電氣特性
TMS320C6678（SOM-TL6678核心板）工作環境
環境參數\最小值\典型值\最大值
商業級溫度\0°C \-\70°C
工業級溫度\-40°C\-\85°C
工作電壓\5V\9V\16V
SOM-TL6678（TMS320C6678）核心板功耗
供電電壓：9V
輸入電流：0.84A
額定功耗：7.56W
TL6678-EasyEVM開發板功耗
供電電壓：12V
最大輸入電流：1.5A
最大功耗：18W
主要特點
處理器架構先進：基於TI KeyStone C66x多核定點/浮點TMS320C6678 DSP，集成了8個C66x核，支持高性能信號處理套用
運算能力強：每核心主頻1.0G/1.25GHz，單核可高達40GMACS和20GFLOPS，每核心32KB L1P、32KB L1D、512KB L2，4MB多核共享記憶體，8192個多用途硬體佇列，支持DMA傳輸；
網路性能優越：支持雙千兆網口，帶有由1個數據包加速器和1個安全加速器組成的網路協處理器；
拓展資源豐富：支持PCIe、SRIO、HyperLink16等多種高速接口，同時支持I2C、SPI、UART等常見接口；
連線穩定可靠：80mm*58mm，體積極小的TMS320C6678核心板，採用工業級高速B2B連線器；
開發資料齊全：提供豐富的開發例程，入門簡單，支持裸機和SYS/BIOS作業系統。
運用領域
機器視覺
X射線：行李掃瞄器
信號測量：信號分析儀
雷達/聲納
可程式多核視頻處理器
回程：微波回程
微型伺服器
數字中繼器
源生成：信號發生器
矢量信號發生器
線纜數據機終端系統
視頻廣播：基於IP的多格式轉碼器
超音波系統
軟體無線電
高速數據採集和生成
