基本介紹
- 中文名：TMS320C6678
- 外文名：TMS320C6678
- 處理器平台：DSP
- 廠家：德州儀器
- 核數：8核
- 套用領域：圖像處理、高速數據處理等等
處理器介紹,運算能力,網路性能,拓展資源,連線穩定性,硬體參數,軟體參數,開發資料,開發例程,技術支持,核心板電氣特性,主要特點,運用領域,
處理器介紹
TMS320C6678是美國德州儀器生產研發的一款KeyStone八核C66x的定點/浮點 DSP處理器，8個C66x核，支持高性能信號處理套用。
運算能力
每核心主頻1.0G/1.25GHz，單核可高達40GMACS和20GFLOPS，每核心32KB L1P、32KB L1D、512KB L2，4MB多核共享記憶體，8192個多用途硬體佇列，支持DMA傳輸；
網路性能
支持雙千兆網口，帶有由1個數據包加速器和1個安全加速器組成的網路協處理器；
拓展資源
支持PCIe、SRIO、HyperLink、EMIF16等多種高速接口，同時支持I2C、SPI、UART等常見接口；
連線穩定性
TL6678需要工業級高速B2B連線器，關鍵大數據接口使用高速連線器，保證信號完整性；
硬體參數
CPU：TMS320C6678，8核C66x，主頻1.0/1.25GHz

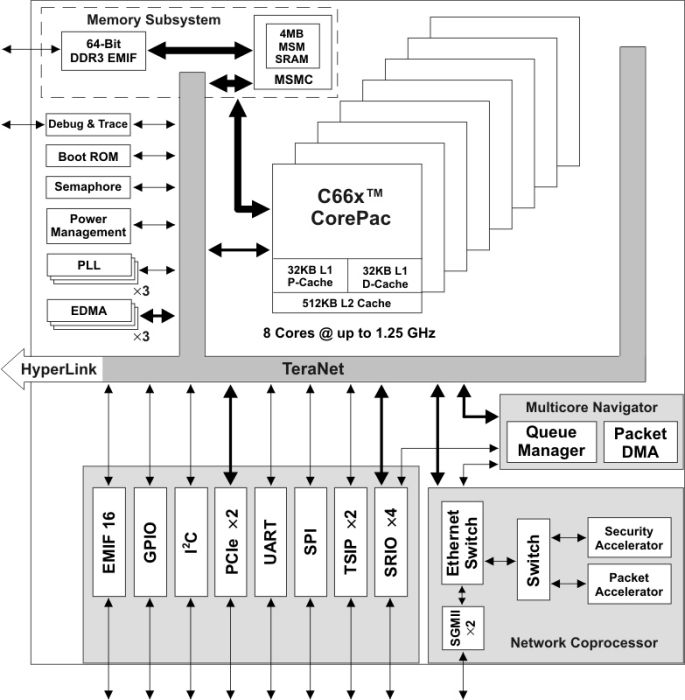

C6678資源框圖
ROM：128MByte NAND FLASH；16MByte SPI NOR FLASH
RAM：1G/2GByte DDR3
EEPROM：1Mbit
ECC：256M/512MByte DDR3
LED：1x 供電指示燈；2x 可程式指示燈
感測器：1x TMP102，核心板溫度感測器，I2C接口
連線器：2x 50pin公頭B2B，2x 50pin母頭B2B，間距0.8mm，合高5.0mm，共200pin；1x 80pin高速B2B連線器，間距0.5mm，合高5.0mm，信號速率最高可達10GBaud
硬體資源：1x JTAG；4x SRIO 2.1，每通道最高通信速率5GBaud；1x PCIe Gen2，2通道，每通道最高通信速率5GBaud；2x SGMII，10/100/1000M自適應網口；1x EMIF16，16bit；1x HyperLink，最高通信速率50GBaud，KeyStone處理器間互連的理想接口；2x TSIP；1x UART；1x I2C；1x SPI；16x TIMER；1x BOOTMODE，13bit；16x GPIO
軟體參數
DSP端軟體支持：裸機、SYS/BIOS作業系統
SOM-TL6678硬體系統框圖
CCS版本號：CCS5.5
軟體開發套件提供：MCSDK
開發資料
（1）提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、晶片datasheet，縮短硬體設計周期；
（2）提供豐富的Demo程式，包含DSP多核通信教程，完美解決多核開發瓶頸；
（3）提供完整的平台開發包、入門教程，節省軟體整理時間，上手容易；
開發例程
裸機開發例程
SYS/BIOS開發例程
多核開發例程
技術支持
協助底板設計和測試，減少硬體設計失誤；
協助解決按照用戶手冊操作出現的異常問題；
協助產品故障判定；
協助正確編譯與運行所提供的原始碼；
協助進行產品二次開發；
提供長期的售後服務。
核心板電氣特性
TMS320C6678（SOM-TL6678核心板）工作環境
環境參數\最小值\典型值\最大值
商業級溫度\0°C \-\70°C
工業級溫度\-40°C\-\85°C
工作電壓\5V\9V\16V
SOM-TL6678（TMS320C6678）核心板功耗
供電電壓：9V
輸入電流：0.84A
額定功耗：7.56W
主要特點
處理器架構先進：基於TI KeyStone C66x多核定點/浮點TMS320C6678 DSP，集成了8個C66x核，支持高性能信號處理套用;
運算能力強：每核心主頻1.0G/1.25GHz，單核可高達40GMACS和20GFLOPS，每核心32KB L1P、32KB L1D、512KB L2，4MB多核共享記憶體，8192個多用途硬體佇列，支持DMA傳輸；
網路性能優越：支持雙千兆網口，帶有由1個數據包加速器和1個安全加速器組成的網路協處理器；
拓展資源豐富：支持PCIe、SRIO、HyperLink、EMIF16等多種高速接口，同時支持I2C、SPI、UART等常見接口；
連線穩定可靠：80mm*58mm，體積極小的TMS320C6678核心板，採用工業級高速B2B連線器；
開發資料齊全：提供豐富的開發例程，入門簡單，支持裸機和SYS/BIOS作業系統。
運用領域
機器視覺
X射線：行李掃瞄器
信號測量：信號分析儀
雷達/聲納
可程式多核視頻處理器
回程：微波回程
微型伺服器
數字中繼器
源生成：信號發生器
矢量信號發生器
線纜數據機終端系統
視頻廣播：基於IP的多格式轉碼器
超音波系統
軟體無線電
高速數據採集和生成
