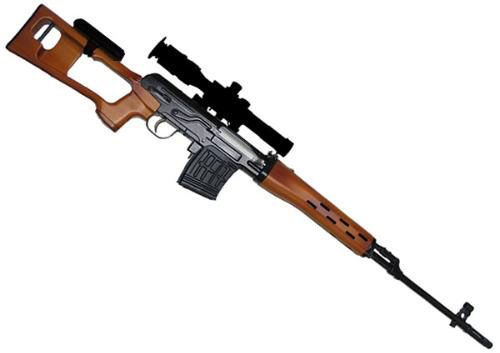

SVD 狙擊步槍

SVD 狙擊步槍

前蘇聯軍隊在1963年選中了由德拉貢諾夫設計的狙擊步槍代替莫辛-納甘狙擊步槍,稱為CBД(СнайперскаяВинтовкаДрагунова)狙擊步槍,英文為SVD(Snayperskaya Vinyovka Dragunov),通過進一步的改進後,在1967年開始裝備部隊。除前蘇/俄外,埃及、南斯拉夫、羅馬尼亞等國家的軍隊也採用和生產SVD。中國仿製的SVD為1979年定型的79式狙擊步槍及改進型85式。

基本介紹

  • 中文名:SVD 狙擊步槍
  • 全長:1220mm(48.8")
  • 槍管長:620 mm (24.4 ")
  • 初速:830m/s
  • 最大殺傷射程:3,800 m
  • 容彈量:10 rds
  • 含瞄準鏡重:4.3 kg (9.4 lb)
  • 不含瞄準鏡重:3.7 kg
  • 含瞄準鏡全高:230 mm
  • 子彈規格:7.62×54mm
介紹,結構,

介紹

SVD實際上是AK47突擊步槍的放大版本,但發射機構更簡單。由於SVD發射的7.62×54mm彈是突緣彈,而且威力比AK47配用的7.62×39mm M43彈威力大得多,因此槍機機頭要重新設計,並強化以承受高壓。不過由於只能單發射擊,所以擊發和發射機構比較簡單,主要零件是擊錘、單發槓桿以及靠機框控制的保險阻鐵,有單獨的擊錘簧和扳機簧。
配用3-9×42mm的MINUTA瞄準鏡的SVD新改型配用3-9×42mm的MINUTA瞄準鏡的SVD新改型
為了提高精度,SVD的導氣活塞與AK47的不同,AK47的活塞與槍機框成一整體,而SVD採用短行程活塞的設計,導氣活塞單獨地位於活塞筒中,在火藥燃氣壓力下向後運動,撞擊機框使其後坐,這樣可以降低活塞和活塞連桿運動時引起的重心偏移,從而提高射擊精度。機框後坐時的開鎖原理與AK相同,開鎖後的一切拋殼、復進、裝填動作也與AK基本相同。
槍管前端有瓣形消焰器,長70mm,有5個開槽,其中3個位於上部,2個位於底部。這樣,從消焰器上部排出的氣體比從底部排出的多,實際效果是將槍口下壓從而在一定程度上減輕槍口上跳。另外消焰器的前端呈錐狀,構成一個斜面,將一部分火藥氣體擋住並使之向後,以減弱槍的後坐。在準星座下方有一個刺刀座,可安裝刺刀這一點與絕大多數的狙擊步槍都不一樣。
槍口槍口
槍身槍身
槍身槍身
在導氣管前端的氣室有一個氣體調節器,用來調整火藥燃氣的壓力。在平常環境及保養良好的情況下,調節器設在“1”的位置上,但當使用環境惡劣或戰爭上無法正常保養,造成導氣管積碳過多影響正常操作時,可以將調節器設在“2”的位置上,增加推動活塞的壓力。
7.62×54mm R彈其實從帝俄時期就已經開始使用,現在通常只作為機槍彈使用,不過SVD所配用的卻是同規格但專門開發的狙擊彈,精度更高,威力更大,在1000m距離上仍有很強的殺傷力,另外還有專用的曳光穿甲燃燒彈。當然,SVD也可以發射普通的7.62×54mm R機槍彈。
事實上,SVD早期設計的纏距為320mm,後來才縮短到240mm,這樣的改變使發射普通彈時精度很差,並使槍口初速從830m/S降低到810m/s。這樣做主要是為了配合新開發的專用狙擊彈、曳光穿甲燃燒彈所需要的最大自轉速度,以提高發射這些專用彈藥時的彈道性能,所以SVD發射7N1彈時初速仍為830m/s。
SVD的槍托設計是把一般的木質槍托握把的後方及槍托的大部份都鏤空,既減重量,又能自然形成直形握把,槍托抵肩的質心也比較接近槍管軸心線,能更好地控制槍口上跳。在槍托上有一個可拆卸的貼腮,槍托長度不可調。後來生產的SVD改用玻璃纖維複合材料槍托。SVD的扳機護圈較大,士兵戴棉、皮手套也可射擊。
SVD標配的瞄準鏡是4×24mm的PSO-1(Pritsel Snaipersky,Optichesky)型瞄準鏡,瞄準鏡全長375mm,視場6°。雖然PSO-1瞄準鏡的放大倍率只有4倍,但射程調節螺帽可以將彈道修正到1000m(誤差±1m),加上瞄準鏡的分劃板上還有三個距離分劃,每個分劃100m,所以SVD的最大射程可達1300m。瞄準鏡上有光源和電池,夜間可以照亮分劃板,另外還有一種可以旋轉安裝上瞄準鏡的紅外濾光器,用於在夜間射擊時過濾外部紅外光源,但瞄準鏡本身沒有夜視能力。由於SVD的機匣就是AK式的,因此瞄準鏡的安裝座只能裝在機匣左側。
PSO-1瞄準鏡PSO-1瞄準鏡
1-物鏡筒;2-物鏡;3-濾色鏡;4-手柄;5-調節螺帽;6-刻度;7-鏡體;8-目鏡;9-橡膠護眼罩;10-電池盒蓋;11–鏡頭蓋

結構

SVD的製造工藝比較複雜,但重量很輕,而且在同級狙擊槍中精度相當高,配用7N1彈可達到1.5 MOA的散布精度。引用一名美國陸軍狙擊手的話:在今天的術語中,SVD不算是一種真正意義上的狙擊步槍,但它被設計、製造得出奇的好,是一種極好的延伸射程的班組武器。
SVD結構圖SVD結構圖
SVD結構圖SVD結構圖
SVD結構圖SVD結構圖
1
槍機框
24
消焰器
2
擊針
25
槍管
3
機匣蓋
26
導氣箍
4
定位桿
27
導氣箍固定銷
5
定位套筒
28
節套
6
槍機體
29
護木
7
拋殼挺
30
機匣固定彈簧
8
擊針保險
31
彈匣
9
拋殼簧
32
托彈簧
10
抽殼鉤
33
彈匣底蓋
11
復進簧
34
托彈簧固定板
12
滑動式照門
35
托彈板
13
表尺板
36
機匣
14
護木
37
保險選擇桿
16
導氣管固定銷
38
扳機組件
17
導氣室
39
機匣蓋固定銷
21
準星座
40
槍托
22
準星
由於SVD原本的設計中沒有考慮使用兩腳架的問題,在阿富汗戰爭時期,許多蘇軍狙擊手自己動手改裝,把RPK-74的兩腳架安到SVD上的。上圖左中就是一例,但這種方式有個缺點,由於SVD的槍管為浮置式的,把兩腳架的支點安裝在槍管上會破壞射擊精度。後來俄羅斯吸取了這些狙擊手的經驗,為生產了一種專用的SVD伸縮式兩腳架,並在機匣底部、彈匣前方鑽一個小孔,把腳架的支撐點移到機匣前方的位置上,這樣就能夠保證自由浮動式的槍管不受腳架影響了。
