RK3562開發板是創龍科技旗下產品。基於瑞芯微RK3562J/RK3562處理器設計的四核ARM Cortex-A53 + 單核ARM Cortex-M0國產工業開發板，主頻高達2.0GHz。開發板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均採用國產工業級方案。
基本介紹
- 中文名：RK3562開發板
- 所屬公司 ：創龍科技
開發板簡介,典型套用領域,硬體參數,軟體參數,開發資料,電氣特性,產品訂購型號,技術服務,增值服務,
開發板簡介

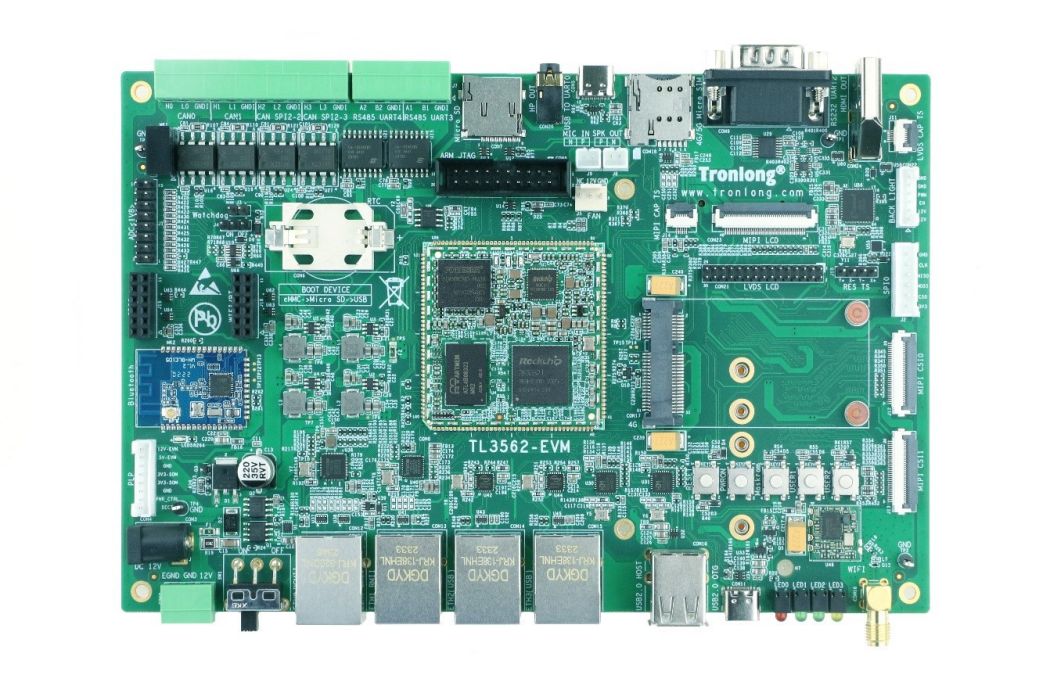

創龍科技TL3562-EVM是一款基於瑞芯微RK3562J/RK3562處理器設計的四核ARM Cortex-A53 + 單核ARM Cortex-M0國產工業開發板，主頻高達2.0GHz。開發板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均採用國產工業級方案，國產化率100%，評估底板大部分元器件亦採用國產工業級方案。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配禁止罩，質量穩定可靠，可滿足各種工業套用環境要求。
開發板接口資源豐富，引出4路Ethernet、3路USB2.0、4路CAN、2路RS485等通信接口，同時引出LVDS LCD、MIPI LCD、HDMI OUT、MIC IN、HP OUT、2路MIPI CSI多媒體接口，板載WIFI、Bluetooth模組，支持選配4G/5G模組、NVMe固態硬碟、PLP斷電保護模組等，並可選配外殼直接套用於工業現場，方便用戶快速進行產品方案評估與技術預研。
典型套用領域
工商業儲能EMS
通訊管理機
運動控制器
AGV機器人
工業相機
車載環視系統
車載數據網關
醫療顯控板
硬體參數
硬體參數表
CPU | 瑞芯微RK3562J/RK3562，22nm |
4x ARM Cortex-A53(64bit)RK3562J主頻：normal mode 1.2GHz，overdrive mode 1.8GHzRK3562主頻：2.0GHz | |
1x ARM Cortex-M0，主頻200MHz | |
NPU：1TOPS支持INT4/INT8/INT16/FP16支持TensorFlow/PyTorch/Caffe/MXNet深度學習框架備註：僅RK3562支持NPU，RK3562J不支持NPU | |
GPU：Mali-G52-2EE，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 | |
Decoder：支持4K@30fps H.265、1080P@60fps H.264 | |
Encoder：支持1080P@60fps H.264 | |
ISP：13M@30fps，支持HDR(High-Dynamic Range)、3DNR等 | |
ROM | 8/16/32GByte eMMC |
RAM | 1/2/4GByte LPDDR4X |
LCC + LGA | 4x 40pin LCC郵票孔（間距1.0mm） + 40pin LGA封裝（直徑1.0mm），共200pin |
LED | 2x 電源指示燈（核心板1個，評估底板1個） |
4x 用戶可程式指示燈（核心板2個，評估底板2個） | |
1x 4G/5G模組指示燈（評估底板） | |
KEY | 1x POWER ON按鍵 |
1x CPU RESET按鍵 | |
1x Maskrom按鍵 | |
2x 用戶輸入按鍵 | |
Video IN | 2x MIPI CSI，1x 4Lane模式，30pin FFC連線器，間距0.5mm |
Video OUT | 1x LVDS LCD，支持電阻觸控螢幕和電容觸控螢幕，支持1280x800@60fps備註：LVDS LCD與MIPI LCD引腳復用，不可同時使用 |
1x MIPI LCD，支持電容觸控螢幕，支持1080P@60fps，40pin（顯示）+ 6pin（觸摸）FFC連線器，間距0.5mm | |
1x HDMI OUT，支持1080P@60fps，HDMI母座備註：HDMI OUT由MIPI DSI信號轉換引出 | |
Audio | 1x SPK OUT(Speaker OUT)，2pin白色端子，間距2.0mm |
1x HP OUT(HeadPhone OUT)，3.5mm音頻座 | |
1x MIC IN，2pin白色端子，間距2.0mm | |
Ethernet | 1x RGMII ETH，10/100/1000Mbps自適應，RJ45接口 |
1x MII ETH，10/100Mbps自適應，RJ45接口 | |
2x USB ETH，10/100Mbps自適應，RJ45接口備註：USB2.0 HOST匯流排通過一級USB HUB進行四路信號拓展後，其中兩路拓展引出USB ETH | |
WIFI | 1x WIFI模組，150Mbps速率備註：USB2.0 HOST匯流排通過一級USB HUB進行四路信號拓展後，其中一路拓展引出WIFI模組 |
Bluetooth | 1x 藍牙模組，通過UART9連線 |
WIFI/BT | 1x WIFI/Bluetooth二合一模組（選配），2x 6pin排母，間距2.54mm備註：USB2.0 HOST匯流排通過二級USB HUB進行四路信號拓展後，其中一路拓展引出WIFI/Bluetooth二合一模組 |
4G | 1x 4G模組（選配），通過USB2.0連線，Mini PCIe母座備註：USB2.0 HOST匯流排通過二級USB HUB進行四路信號拓展後，其中一路拓展引出4G模組 |
1x Micro SIM接口，4G/5G模組共用 | |
NVMe/5G | 1x NVMe硬碟/5G模組（選配），通過PCIe 2.1、USB2.0連線，M.2 B Key插槽備註：5G與4G模組復用同一路USB信號 |
USB | 2x USB2.0 HOST，雙層USB座備註：USB2.0 HOST匯流排通過二級USB HUB進行四路信號拓展後，其中兩路拓展引出雙層USB |
1x USB2.0 OTG，通過USB OTG直接引出，Type-C接口 | |
CAN | 2x CAN，由CAN0、CAN1引出，2x 3pin綠色端子，間距3.81mm備註：僅RK3562J支持CAN，RK3562不支持CAN |
2x SPI CAN，由SPI2拓展引出，2x 3pin綠色端子，間距3.81mm | |
UART | 1x Debug UART，由UART0引出，Type-C接口 |
1x RS232 UART，由UART2引出，DB9接口 | |
2x RS485 UART，由UART3、UART4引出，2x 3pin綠色端子，間距3.81mm | |
Watchdog | 1x 3pin排針配置接口，間距2.54mm，採用外置晶片方案 |
RTC | 1x RTC座，適配紐扣電池ML2032（3V可充）、CR2032（3V不可充） |
SD | 1x Micro SD，Micro SD卡座 |
SDIO | 1x SDIO，2x 6pin排母，間距2.54mm |
ADC | 1x ADC，2x 8pin排針，間距2.54mm |
JTAG | 1x ARM JTAG接口，2x 10pin簡易牛角座，間距2.54mm |
FAN | 1x FAN，3pin排針端子，12V供電，間距2.54mm |
SWITCH | 1x 電源撥動開關 |
POWER | 1x 12V直流輸入DC-005電源接口，可接外徑5.5mm、內徑2.1mm電源插頭 |
1x 12V直流輸入，3pin綠色端子，間距3.81mm | |
PLP | 1x Power Loss Protection斷電保護模組（選配），8pin白色端子，間距2.0mm |
備註：部分硬體接口資源存在復用關係。
軟體參數
核心 | Linux 5.10.198Linux-RT 5.10.198 | |
檔案系統 | Buildroot-202111Debian 11 (bullseye)Android 13 | |
圖形界面開發工具 | Qt-5.15.10 | |
軟體開發套件提供 | RK3562_LINUX_SDK_RELEASE_V1.1.0_20231220 | |
驅動支持 | eMMC | LPDDR4X |
RTC | UART | |
LED | KEY | |
MIPI LCD | HDMI OUT | |
LVDS LCD | FAN | |
SD | Watchdog | |
HP OUT/MIC IN | Ethernet | |
MIPI CSI | USB2.0 | |
RS232 | RS485 | |
CAN | NVMe | |
WIFI | Bluetooth | |
4G/5G | Touch Screen | |
開發資料
（1）提供核心板引腳定義、核心板3D圖形檔案、可編輯底板原理圖、可編輯底板PCB、晶片Datasheet，協助國產元器件方案選型，縮短硬體設計周期；
（2）提供系統固化鏡像、檔案系統鏡像、核心驅動源碼，以及豐富的Demo程式；
（3）提供完整的平台開發包、入門教程，節省軟體整理時間，讓套用開發更簡單；
開發案例主要包括：
Ø Linux、Linux-RT、Qt套用開發案例
Ø Baremetal（裸機）、RT-Thread(RTOS)開發案例
Ø Linux + RT-Thread/Baremetal AMP開發案例
Ø Cortex-A53與Cortex-M0核間通信案例
Ø Android、Debian作業系統演示案例
Ø 基於Debian的ROS作業系統演示案例
Ø Docker容器技術、B碼授時、MQTT通信協定演示案例
Ø 4G/5G/WIFI/Bluetooth開發案例
Ø IgH EtherCAT、USB網口拓展開發案例
Ø NPU、ISP、OpenCV開發案例
Ø 雙路MIPI視頻採集、視頻編解碼開發案例
Ø 基於PCIe、SPI的ARM + FPGA通信開發案例
電氣特性
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
核心板工作溫度（工業級） | -40°C | / | 85°C |
核心板工作溫度（商業級） | 0°C | / | 70°C |
核心板工作電壓 | / | 3.3V | / |
開發板工作電壓 | / | 12.0V | / |
功耗測試
類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
核心板 | 狀態1 | 3.3V | 0.11A | 0.36W |
開發板 | 狀態1 | 12.0V | 0.13A | 1.56W |
備註：功耗基於TL3562-EVM開發板（CPU為RK3562J、主頻為1.2GHz、未安裝散熱器）測得。測試數據與具體套用場景有關，僅供參考。
狀態1：系統啟動，開發板不接入其他外接模組，不執行程式。
機械尺寸
產品照片
- | 核心板 | 評估底板 |
PCB尺寸 | 45mm*45mm | 200mm*130mm |
PCB層數 | 8層 | 4層 |
PCB板厚 | 1.6mm | 2.0mm |
安裝孔數量 | / | 6個 |
產品訂購型號
配置 | 型號 | CPU | 主頻 | eMMC | LPDDR4X |
S（標配） | TL3562-EVM-A1.1-64GE8GD-I-A1.1 | RK3562J | 1.8GHz | 8GByte | 1GByte |
A | TL3562-EVM-A1.1-128GE16GD-I-A1.1 | RK3562J | 1.8GHz | 16GByte | 2GByte |
B | TL3562-EVM-A1.1-256GE32GD-I-A1.1 | RK3562J | 1.8GHz | 32GByte | 4GByte |
C | TL3562-EVM-A1.1-64GE8GD-C-A1.1 | RK3562 | 2.0GHz | 8GByte | 1GByte |
D | TL3562-EVM-A1.1-128GE16GD-C-A1.1 | RK3562 | 2.0GHz | 16GByte | 2GByte |
E | TL3562-EVM-A1.1-256GE32GD-C-A1.1 | RK3562 | 2.0GHz | 32GByte | 4GByte |
備註：
（2） 僅TL3562-EVM-A1.1-64GE8GD-I-A1.1、TL3562-EVM-A1.1-128GE16GD-I-A1.1、TL3562-EVM-A1.1-256GE32GD-I-A1.1型號開發板對應的核心板默認為全國產。
型號參數解釋
型號參數解釋
開發板套件清單
名稱 | 數量 | 備註 |
TL3562-EVM開發板 | 1個 | / |
12V電源適配器 | 1個 | 贈品 |
Micro SD系統卡 | 1個 | 贈品 |
讀卡器 | 1個 | 贈品 |
HDMI線 | 1條 | 贈品 |
直連網線 | 1條 | 贈品 |
Type-C線 | 1條 | 贈品 |
RS232交叉串口母母線 | 1條 | 贈品 |
USB轉RS232公頭串口線 | 1條 | 贈品 |
2.4G天線 | 1條 | 贈品 |
技術服務
（1）協助底板設計和測試，減少硬體設計失誤；
（2）協助解決按照用戶手冊操作出現的異常問題；
（3）協助產品故障判定；
（4）協助正確編譯與運行所提供的原始碼；
（5）協助進行產品二次開發；
（6）提供長期的售後服務。
增值服務
主機板定製設計
核心板定製設計
嵌入式軟體開發
項目合作開發
技術培訓
