RIM-67飛彈

RIM-67飛彈

“標準”RIM-67飛彈為增程型,即“標準”-2型,它也有兩種型號:即SM-2ER和SM-2ER改4型,其飛彈彈長分別為7.98米和6.5米,彈徑c'c,翼展1.58米。射程分別增加到120千米和150千米,飛行速度為馬赫數2.5,射高提高到24.4千米。制導方式分別採用無線電指令加半主動雷達制導和無線電指令加慣性加半主動雷達制導。戰鬥部為攜帶破片式殺傷戰鬥部。當破片擊中目標後,還具有助燃的作用。其中, “標準”SM-2ER改4型飛彈為最新型,具有垂直發射能力,它於1992年裝備部隊。

基本介紹

  • 中文名:RIM-67飛彈
  • 研發國家:美國
  • 別名:“標準”-2型
  • 彈徑:0.34米
  • 飛行馬赫數:2.5
  • 射程:24.4千米
發展歷程,特點,型號,性能參數,

發展歷程

“標準”MR和ER使用相同的彈身,只是ER在MR的基礎上加裝了一節助推火箭。原型YRIM-66A於1965年開始進行發射試驗,1967年第一種生產型RIM.66A SM.1MR Block I進入海軍服役。

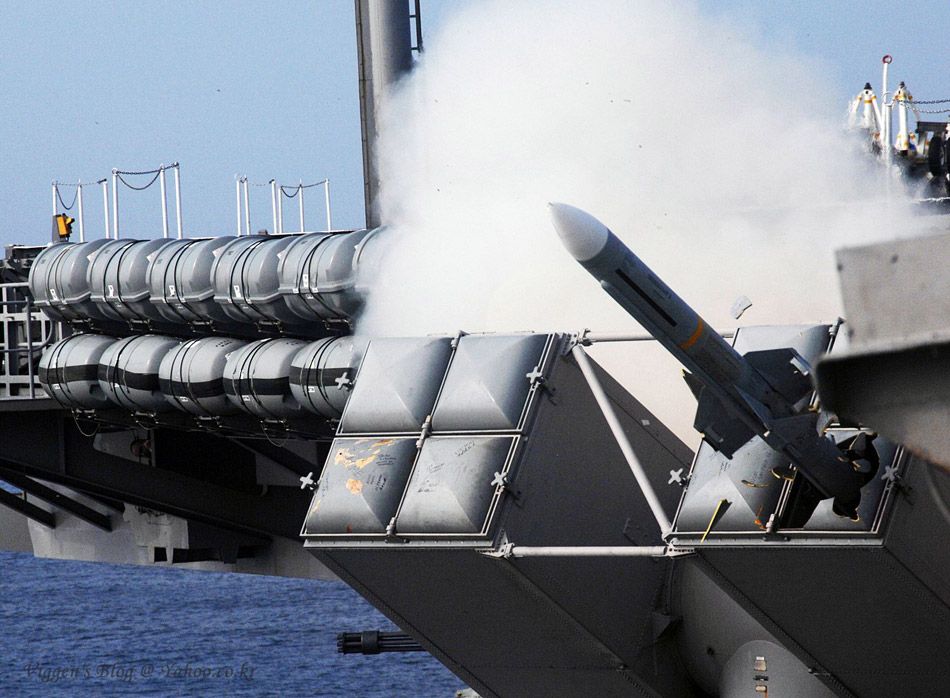

RIM-67飛彈
SM.1MR Block V由於改動較大而被改編為RIM.66B。最後一種SM-1MR版本是Block VI,即RIM.66E,1980年投產,1983年入役。這個型號目前主要用以出口。
為了適應美國海軍新裝備的“宙斯盾”艦隊空防系統,“標準”飛彈被升級至SM.2(標準2)。RIM.66C又被編號為SM.2MR BlockI,1978年入役,但直到1983年才投產。RIM.66D即是SM.2MR,專門為“韃靼人”級戰艦而開發。SM-2MR Block II於1983年入役,主要是採用了推力更強的火箭發動機,因此射程更遠。這一系列有RIM.66G、H、J三個型號。SM.2MR Block III到目前為止有RIM.66K、L、M三個型號,但尚有Block III A(RIM-66K-2、RIM-66L.2和RIM-66M-2)和Block III B(RIM-66M-5)的亞型號。Block III 於1988年開始投產,Block III A為1991年。Block III A和Block III B是目前的生產型。
所有的SM-1ER系列都被歸入了RIM-67A飛彈,它與SM-1MR使用不同的火箭發動機,並加裝了固體火箭助推器,其他設備相同。SM-2MR Block I/II/III中的許多主要改進在SM.2ER都有表現。不過SM-2ER Block I(RIM-67B)並非為“宙斯盾”而發展。之後又發展了RIM.67C SM-2ER Block II、RIM.67D SM-2ER Block III,SM-2ER Block IV則被編號為RIM.156A,變成另一種型號的飛彈。
標準飛彈公司(Standard Missile Co.)原是休斯公司和雷錫恩公司的合資公司,隨著休斯併入雷錫恩,標準飛彈公司就成為了雷錫恩公司的全資子公司。到目前為止,雷錫恩已經生產了21,000多枚“標準”飛彈,包括RJM-67“標準”ER型。

特點

“標準”飛彈從發射到制導全部實現了自動化。首先,它採用的是標準的MK41垂直發射系統。該系統由彈庫和發射控制系統兩部分組成。彈庫安裝在艙面以下,它由若干個大小相等、形狀相同的基本彈艙組成。彈庫的大小是根據軍艦的需要和甲板空間而定的,有可裝61枚飛彈的標準把彈艙庫和可裝29枚飛彈的四彈艙彈庫。如“阿利”級飛彈驅逐艦首部裝一個四彈艙彈庫,尾部裝一個標準彈庫,共攜帶90枚飛彈。
該飛彈發射控制系統由兩個發射控制單元和電傳打字磁帶機,以及輸入/輸出等外圍設備及控制台等組成,它通過數據傳輸線路和接口裝置與艦上的“宙斯盾”自動化防空指揮系統相連線。當搜尋跟蹤雷達和飛彈制導雷達發現目標時,迅速將信息傳送到艦上的指揮控制中心,做出判斷後,向MK41發射系統發出攻擊指令。此時,MK41發射系統立即進行彈艙和彈室選擇,飛彈接通電源,發射艙蓋和煙道艙蓋自動打開,發動機瞬間點火,達到臨界推力後,飛彈與發射箱的制動鞘脫落,飛彈便從發射箱前蓋射出。同時,發動機推力將發射箱後蓋沖開,燃氣流入排氣室,通過垂直煙道排出。
飛彈飛出一段時間後,發射艙蓋就自動關閉。這種垂直發射系統可以全向發射,沒有盲區,而常規飛彈發射裝置發射扇面只有90度;垂直發射系統反應時間短,發射率高,常規發射裝置反應時間最快14秒,發射速度為12發/分,而垂直發射系統的反應時間小於4秒,發射速度為1發/秒。
當飛彈發射後,接收“宙斯盾”防空指揮系統相控陣雷達的編碼脈衝信號進行中段制導。飛彈尋的最後階段由火控系統照射雷達提供末端制導。由於魚肚設定的4個火控雷達均由計算機控制,因而它可以同時匍悍18個目標。
美國正計畫以“標準”飛彈系統為基礎,把。愛國者”、 “海麻雀”等飛彈的有關先進技術吸收進來,發展海基戰區飛彈防禦系統

型號

直到1992年, “標準”飛彈一直由通用動力公司波莫納部門生產,被休斯公司收購後,然後與雷神公司共同生產“標準”飛彈。在1997年,雷神公司購買了休斯公司飛彈部。
RIM-67A(SM-1ER)和RIM-67B(SM-2ER)在1980年左右開始服役,比相應的“標準”MR飛彈晚了10年,它的繼任者是Block II RIM-67C(SM-2ER),帶有“凱利”Mk.70助推器,射程範圍從40英里擴大到115英里。
1999年以後,RIM-67C改為垂直發射的RIM-I 56A(SM-2ER Block IV型) “標準”ER增強型,並最終被RIM-174(SM-6) “標準”ERAM取代。RIM-l 56A和同類的RIM-I 61A(SM-3) “標準”飛彈都有攔截彈道飛彈的能力,本書的後面將討論這些飛彈型號。

性能參數

製造商:通用動力公司(後為休斯公司,現為雷神公司)
長度:26英尺2英寸(7.98米)(帶助推器)
直徑:13.5英寸(0.34米)
翼展(尾翼):42.3英寸(1.07米)
重量:2960磅(1340千克)
射程:115英里(177千米)
速度:3.5馬赫
實用升限:80000英尺(24400米)
制導系統:慣性制導和半主動雷達導引頭末制導
推進系統:固體燃料火箭,固體燃料助推器
戰鬥部:爆炸碎片
首次測試時間:1965年(RIM-66“標準”)
首次部署時間:1980年(型號名稱為RIM-67C SM-2ER)
