PID控制儀是具有控制、報警控制、數據採集等功能的設備。

基本介紹

  • 中文名:PID智慧型調節儀
一、產品簡介,二、功能特點,三、產品套用,四、技術指標,五、選型方法,

一、產品簡介

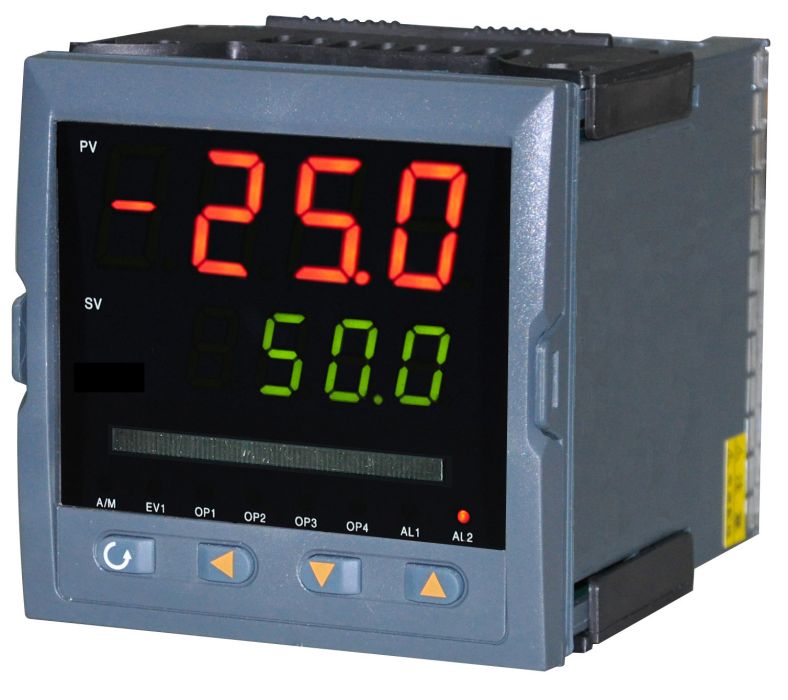

PID控制儀
PID控制儀PID控制儀
PID智慧型調節儀與各類感測器、變送器配合,可實現對溫度、壓力、液位、成分等過程量的測量、變換、顯示、通訊和控制,並配合各種執行器對電加熱設備和電動閥進行PID調節。

二、功能特點

1、自動校準和人工校準功能
2、手動/自動無擾動切換功能
3、可選擇適應加熱或製冷的正/反作用
4、控制輸出信號限幅
5、智慧型調節儀採用模糊控制理論和傳統PID控制相結合的方式,使控制過程具有回響快、超調小、穩態精度高的優點,對常規PID難以控制的大純滯後對象有明顯的控制效果
6、智慧型調節儀增加了30段程式控制功能
智慧型調節儀智慧型調節儀

三、產品套用

PID智慧型調節儀有著準確度高、穩定性好、抗干擾能力強、操作簡單等特點。已廣泛用於機械、化工、陶瓷、輕工、冶金、石化等行業的自動化控制系統,體型小是模擬儀表和部分進口儀表的理想替代品。

四、技術指標

基本誤差:0.5%FS或0.2%FS±1個字
分辨力:1/20000、16位A/D轉換器
顯示方式:雙排四位LED數碼管顯示
採樣周期:0.2S
報警輸出:二限報警,報警方式為測量值上限、下限及偏差報警,繼電器輸出觸點容量AC220V/3A
控制輸出:⑴繼電器觸點輸出 ,⑵固態繼電器脈衝電壓輸出(DC12V/30mA),⑶單相/三相可控矽過零觸發 ,⑷單相/三相可控矽移相觸發 ,⑸模擬量4~20mA、0~10mA、1~5V、0~5V控制輸出
通訊輸出:接口方式--隔離串列雙向通訊接口RS485/RS232
波特率--300~9600bps內部自由設定
饋電輸出:DC24V
電源:開關電源85~265VAC功耗4W以下

五、選型方法

選型舉例:SK-XMTB223-C3-00-P-T
表示:80×160mm的豎式PID調節儀,帶二點報警,輸入電流信號,控制輸出為電流信號,DC24V對外供電,AC85~265V電源供電PID調節儀,帶二點報警,輸入電流信號,控制輸出為電流信號,DC24V對外供電,AC85~265V電源供電
