該器件本身包含了DC/DC變換器所需要的主要功能的單片控制電路且價格便宜。它由具有溫度自動補償功能的基準電壓發生器、比較器、占空比可控的振盪器,R—S觸發器和大電流輸出開關電路等組成。該器件可用於升壓變換器、降壓變換器、反向器的控制核心,由它構成的DC/DC變換器僅用少量的外部元器件。主要套用於以微處理器(MPU)或單片機(MCU)為基礎的系統里。

基本介紹

  • 中文名:MC34063
  • 輸出電壓:1.25~40V
  • 輸入電壓範圍:2.5~40V
  • 輸出電流可達:1.5A
  • 工作頻率:最高可達100kHz
  • 特性:低靜態電流,短路電流限制等
簡介,電路原理,原理簡介,工作原理,價格分析,

簡介

低靜態電流特性:
1、低靜態電流
2、短路電流限制
3、可實現升壓或降壓電源變換器
MC34063的基本結構及引腳圖功能(右圖)
1腳:開關管T1集電極引出端;2腳:開關管T1發射極引出端;
MC34063
3腳:定時電容ct接線端;調節ct可使工作頻率在100—100kHz範圍內變化;
4腳:電源地;
5腳:電壓比較器反相輸入端,同時也是輸出電壓取樣端;使用時應外接兩個精度不低於1%的精密電阻;
6腳:電源端;
7腳:負載峰值電流(Ipk)取樣端;6,7腳之間電壓超過300mV時,晶片將啟動內部過流保護功能;
8腳:驅動管T2集電極引出端。左圖是電壓逆變器
MC34063
右圖是降壓轉換器

電路原理

該電路是在低靜態電流典型的降壓電路上,用開關變壓器取代自感線圈實現的。利用開關變壓器以獲取隔離直流電源的能量供給。開關變壓器的副邊交變電壓經BR1的全波整流,C19 、C20 的濾波,L2 、L3 的高頻遏制及U7 、U8 線性穩壓器的穩壓,便可獲取穩定的直流輸出。在確定的硬體系統中,用於向數字系統供電的VCC 電源負荷是穩定的,通過開關變壓器的交變方波的占空比也是穩定的,因此,根據+ 5 V、- 5 V 的負荷情況,恰當的選擇開關變壓器的鐵芯、骨架參數及原、副邊匝數,便可獲得與供電電源、數字電路電源VCC隔離的+ 5 V 、- 5 V直流輸出。
電路參數及實驗數據:
開關變壓器參數 :
鐵芯形式: EI22B ,磁導率:2000 H/ m ,骨架參數: EI22210P ,原邊線圈匝數: 60 匝,副邊線圈匝數:40 匝。
電源拉偏實驗參數 :
在規定範圍內改變輸入電壓,用萬用表測輸出端電壓。
負荷調整實驗參數 :
對3 組直流電源分別接入不同負載,用萬用表測取輸出電壓。
紋波係數:
在一定負荷下用示波器觀察輸出電壓。
測取紋波電壓(峰2峰值) < 5mV。
紋波係數= 5/5000×100 % = 0.1%,滿足一般硬體電路對電源的要求。

原理簡介

項目
條件
參數
單位
Power Supply Voltage 電源電壓
VCC
40
Vdc
Comparator Input Voltage Range 比較器輸入電壓範圍
VIR
0.3-+40
Vdc
Switch Collector Voltage 集電極電壓開關
VC(switch)
40
Vdc
Switch Emitter Voltage (VPin 1 = 40 V) 發射極電壓開關
VE(switch)
40
Vdc
Switch Collector to Emitter Voltage 開關電壓集電極到發射極
VCE(switch)
40
Vdc
Driver Collector Voltage 驅動集電極電壓
VC(driver)
40
Vdc
Driver Collector Current (Note 1) 驅動集電極電流
IC(driver)
100
mA
Switch Current 開關電流
ISW
1.5
A
Operating Junction Temperature工作結溫
TJ
+150

Operating Ambient Temperature Range操作環境溫度範圍
TA
0-70

工作原理

MC34063的工作原理
MC34063組成的降壓電路
MC34063組成的降壓電路原理如圖7。工作過程:
1.比較器的反相輸入端(腳5)通過外接分壓電阻R1、R2監視輸出電壓 。其中,輸出電壓Uo=1.25(1+ R2/R1)由公式可知輸出電壓 。僅與R1、R2數值有關,因1.25V為基準電壓,恆定不變。若R1、R2阻值穩定,U。亦穩定。
2.腳5電壓與內部基準電壓1.25V同時送入內部比較器進行電壓比較。當腳5的電壓值低於內部基準電壓(1.25V)時,比較器輸出為跳變電壓,開啟R—S觸發器的S腳控制門,R—S觸發器在內部振盪器的驅動下,Q端為“1”狀態(高電平),驅動管T2導通,開關管T1亦導通,使輸入電壓Ui向輸出濾波器電容Co充電以提高U。,達到自動控制U。穩定的作用。
3.當腳5的電壓值高於內部基準電壓(1.25V)時,R—S觸發器的S腳控制門被封鎖,Q端為“0”狀態(低電平),T2截止,T1亦截止。
4. 振盪器的Ipk 輸入(腳7)用於監視開關管T1的峰值電流,以控制振盪器的脈衝輸出到R—S觸發器的Q端。
5. 腳3外接振盪器所需要的定時電容CT電容值的大小決定振盪器頻率的高低,亦決定開關管T1的通斷時間。
MC34063 升壓電路
MC34063組成的升壓電路原理如圖8,當晶片內開關管(T1)導通時,電源經取樣電阻Rsc、電感L1、MC34063的1腳和2腳接地,此時電感L1開始存儲能量,而由C0對負載提供能量。當T1斷開時,電源和電感同時給負載和電容Co提供能量。電感在釋放能量期間,由於其兩端的電動勢極性與電源極性相同,相當於兩個電源串聯,因而負載上得到的電壓高於電源電壓。開關管導通與關斷的頻率稱為晶片的工作頻率。只要此頻率相對負載的時間常數足夠高,負載上便可獲得連續的直流電壓。
MC34063
MC34063組成的電壓反向電路
圖9為採用MC34063晶片構成的開關反壓電路。當晶片內部開關管T1導通時,電流經MC34063的1腳、2腳和電感Ll流到地,電感Ll存儲能量。此時由Co向負載提供能量。當T1斷開時,由於流經電感的電流不能突變,因此,續流二極體D1導通。此時,Ll經D1向負載和Co供電(經公共地),輸出負電壓。這樣,只要晶片的工作頻率相對負載的時間常數足夠高,負載上便可獲得連續直流電壓。

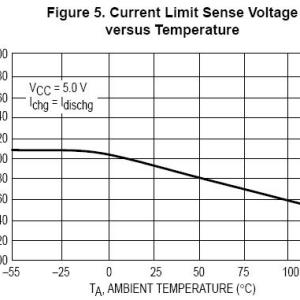

MC34063

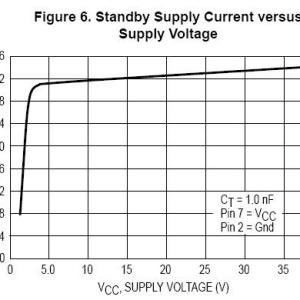

MC34063
MC34063
MC34063
MC34063
MC34063

價格分析

該晶片套用比較廣泛,通用廉價易購。價格波動性不大,從7月份以來,價格起起伏伏,漲跌交替,但漲跌幅度都在0.2元左右。隨著市場需求信號變弱,價格有下探的趨勢。但幅度非常小。主流品牌有ON,ST,還有一部分國產品牌。主要封裝形式是DIP-8,SOP-8等。
下圖即為近期該晶片的供應商報價走勢圖
