MAX4410，立體聲耳機驅動器，作用是省去了大容量隔直電容，節省了成本、電路板空間，並降低了元件高度。
基本介紹
- 中文名：MAX4410
- 實質：立體聲耳機驅動器
- 型號：MAX4410
- 設計原理：電路板空間很有限的便攜設備
- 結構：DirectDrive結構
- 優點：節省了成本、電路板空間
產品介紹,關鍵特性,套用/使用,
產品介紹
MAX4410立體聲耳機驅動器是針對那些電路板空間很有限的便攜設備而設計的。MAX4410採用獨特的DirectDrive結構，在單電源供電下能產生以地為參考的輸出。
MAX4410每個通道可向16Ω負載輸出80mW，THD+N僅為0.003%。高電源抑制比(1kHz時90dB)使該器件可以在沒有附加線性調節器的情況下，在充滿噪聲的數字電源下工作。MAX4410的耳機輸出端具有±8kV ESD保護。精巧的咔嗒/噼噗聲抑制電路消除了啟動與關斷時的咔嗒聲和噼噗聲。獨立的左/右低功率關斷控制可以在混合模式、單聲/立體聲套用中儘可能地節省能源。
MAX4410工作在1.8V至3.6V單電源下，僅消耗7mA電源電流，具有短路保護與熱過載保護，額定溫度範圍是-40°C至+85°C。MAX4410採用細小的(2mm x 2mm x 0.6mm) 16焊球晶片級封裝(UCSP™)和14引腳TSSOP封裝。
關鍵特性
無需笨重的隔直電容
以地為參考的輸出免除了向耳機接地引腳施加直流偏壓
避免了輸出電容造成的低頻回響損失
每個通道輸出80mW給16Ω負載
THD+N僅0.003%
高PSRR (1kHz時90dB)
集成咔嗒/噼噗抑制電路
工作在1.8V至3.6V單電源下
低靜態電流
獨立的左/右聲道低功率關斷控制
短路保護與熱過載保護
放大器輸出端具有±8kV ESD保護
供節省空間的封裝
16焊球UCSP封裝(2mm x 2mm x 0.6mm)

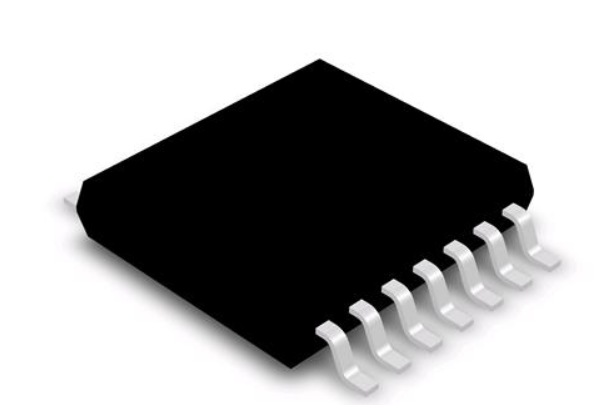

14引腳TSSOP封裝
套用/使用
蜂窩電話
MP3播放器
筆記本電腦
PDA
攜帶型音頻裝置
無線上網機
