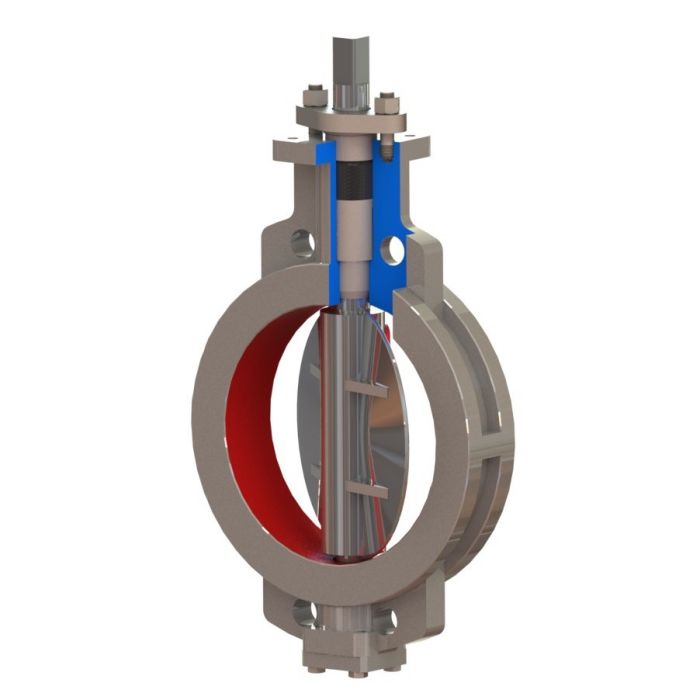

KZSHW 調節蝶閥類屬是固定軸旋轉的閥門，組成是活塞式雙作用或單作用。
基本介紹
- 中文名：KZSHW 調節蝶閥
- 類屬：固定軸旋轉的閥門
- 組成：活塞式雙作用或單作用
- 類型：旋轉高性能型調節或切斷閥類
概述,產品特點,訂貨須知,
概述
KZSHW 調節蝶閥是一種（閥板）繞垂直於通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用於氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質
產品特點
1．氣動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量係數大，密封性能好。調節範圍大。是自動化控制系統中儀表的執行單元；
2．採用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90°任意角度），具有較好的調節控制流量等參數。
3．採用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構採用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，採用全密封防水設計防護等級高。氣缸體採用鏡面氣缸，無油潤滑，磨擦係數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均採用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm
3.公稱壓力
4.流量特性要求
5.閥體材質及閥內件
6.介質種類和溫度範圍
7.閥前後壓力(壓差)
8.密封形式
9.配套附屬檔案
