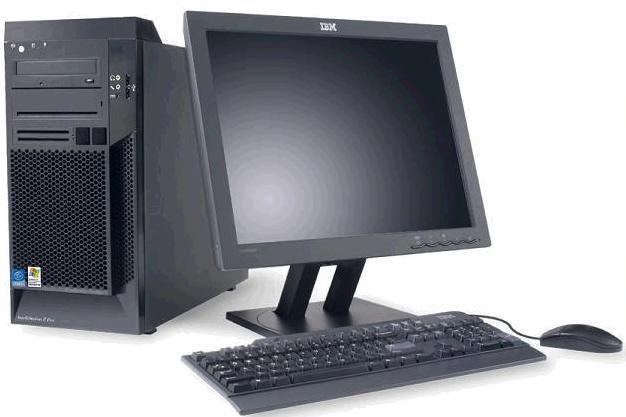

IBM IntelliStation Z Pro（9228型）

IBM IntelliStation Z Pro（9228型）是IBM IntelliStation Pro系列的最後一代產品。搭載了Intel 5000x晶片組的雙路主機板，提供用戶以高速多處理器，圖形和其他技術，以及廣泛的服務支持

基本介紹

• 中文名：IBM IntelliStation Z Pro（9228型）工作站
• 外文名：IBM IntelliStation Z Pro（Type9228）
• 上市時間：約 2006年11月15日
• 所屬品牌：IBM
• 產品類型：PC工作站
• 晶片組：Intel 5000x

功能和規格

*註：功能和規格數據來源於IBM相關網頁

*註：實物圖片來源於IBM相關網頁及用戶上傳

*註：PDF圖片來源於IBM IntelliStation Z Pro Type 9228  User‘s Guide

主機板

*晶片組為Intel 5000x

*支持雙路CPU

*主機板規格為SSI-EEB

處理器

*接口為LGA771

*可選2.0/2.33/2.66/3.0Ghz，FSB 1333Mhz，2MB L2快取，具有EM64T支持的雙核英特爾至強

（eg. Intel 5130/5140/5150/5160）

*註：安裝雙CPU時必須要安裝VRM模組

Z Pro 9228雙CPU安裝說明

*註：在升級主機的BIOS至1.45版本後，此機型可支持的最高CPU型號為Intel Xeon X5365*2

此時雖然BIOS會出現“不兼容該型號CPU”的提示，但BIOS能正確檢測到CPU的型號並使CPU運行在正確的速度下

記憶體

*共有6個DIMM插槽，可支持最大32GB（記憶體鏡像模式）或16GB（普通模式）的PC2-5300 667Mhz ECC Chipkill DDR2 FB-DIMM

Z Pro 9228記憶體工作解析

*支持容量為512MB，1GB，2GB，4GB的單條記憶體

硬碟

*可選SAS 73/146/300GB 10000rpm的硬碟裝載在易插拔的硬碟槽中

*可選SAS 36/73/146GB 15000rpm的硬碟裝載在易插拔的硬碟槽中

*可選SATA 80/160/250/500GB 7200rpm的硬碟裝載在易插拔的硬碟槽中

Z Pro 9228有4個易插拔硬碟槽

*主機板集成了IDE ATA-100控制器，提供4個SATA2接口

*使用SAS硬碟的機型配備有LSI-1064E陣列卡，有4個SAS接口，提供RAID 0/1/1E支持

*註：SAS硬碟不能和SATA硬碟同時接在陣列卡上，極大幾率會導致無法開機

網路

*主機板集成10/100/1000M自適應網卡，RJ-45接口

圖像處理

*可選NVIDIA Quadro FX550/1500/3500/4500以滿足3D用途需求

*可選NVIDIA Quadro NVS 285以滿足2D用途需求

設備安裝位

*位於前面板上部的2個5.25'半高位可用於安裝CD-ROM等符合大小的設備

*位於前面板中部的1個3.5'位可用於安裝軟碟機

*位於前面板下部的4個3.5'位用於安裝帶有易插拔托架的硬碟

Z Pro 9228共有7個設備安裝位

插槽

共有6個PCI插槽（按照從上到下的順序排列）

Z Pro 9228的插槽展示

*1個PCI-E x16

*1個PCI-E x8（x4/x0）

*1個PCI-E x16（x4/x8）

*2個PCI-X 2.0  64位，133Mhz

*1個PCI  32位，33Mhz

電源

*一個帶PFC的電壓感應電源，815W

*註：非ATX標準電源

IO接口

*前面板有2個USB 2.0，1個Mic in，1個Aud out，一個IEEE 1394A接口

Z Pro 9228的前部IO和指示燈

*後部有1個PS/2滑鼠接口，1個PS/2鍵盤接口，一個串列連線埠，4個USB 2.0接口，1個IEEE1394A火線接口，1個RJ-45乙太網接口，1個Mic in，1個Line out，1個Line in，顯示卡的圖像輸出接口

Z Pro 9228的背部IO

機箱構造

*特有的結構及風道設計，內置6-8個不同規格的散熱風扇

Z Pro 9228的機箱構造
