英偉達於2016年10月發布的一款基於帕斯卡架構的入門級GTX顯示卡核心代號GP107-300,擁有640個流處理器,32個光柵單元,40個紋理單元,核心基準頻率1354 MHz,配有2GB GDDR5顯存,無需外接供電。

基本介紹

  • 全稱NVIDIA GeForce GTX 1050
  • 標準顯存:2GB GDDR5
  • 核心代號:GP107-300
  • 工藝:14nm FinFET
  • 熱設計功耗:75W
  • 架構:Pascal
  • 供電需求:無需外接供電
  • 發布時間:2016年10月
簡介,公版參數,GPU引擎,顯存規格,技術支持,顯示支持,熱設計及電源規格,

簡介

定位於千元級中端市場的新一代Pascal架構產品,相對於上一代產品GTX 950雖然流處理器數量由之前的768個縮減至640個,但得益於新架構的優勢與更高的顯存頻寬其總體性能仍超過GTX 950,功耗反而更低,並將競爭對手Radeon RX 460甩在了身後。為了區分產品線,GTX 1050將只會配有2GB顯存,基於GP107-400核心的GTX 1050Ti則會配有4GB顯存,並且打開了被禁止的一組SM單元組成完整的6組SM單元,流處理器數量提升至768個,但核心頻率有所降低。
基於三星的14nm FinFET工藝打造(之前的Pascal顯示卡均採用台積電的16nm FinFET工藝),在保證低功耗低發熱的前提下依然有著出色的性能。TDP僅有75W,對系統電源需求也僅有300W,如果採用公版PCB設計則無需外接供電,部分廠商設計的提升核心頻率的非公版則會加強用料並會提供額外的6pin供電接口以保證穩定性。

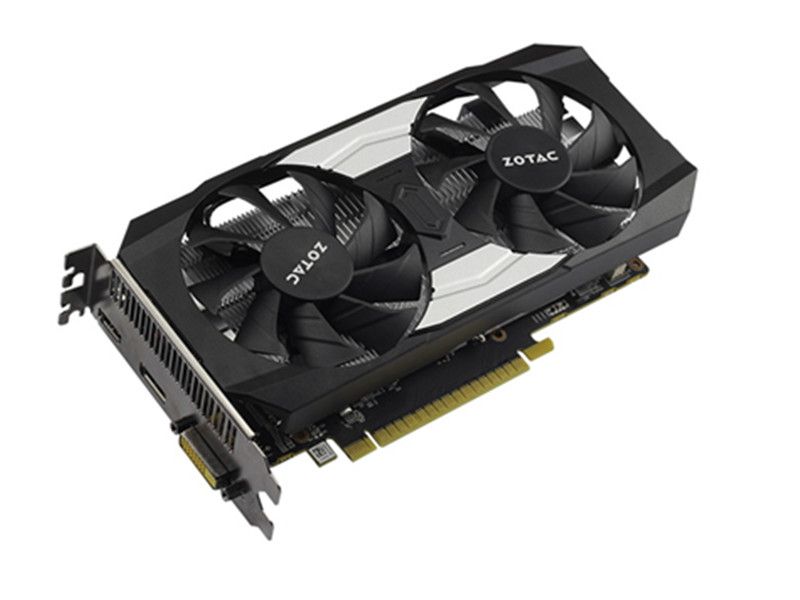

GTX1050
GP107
出於其省電力的特性,所以對散熱及供電用料方面的需求並不高,公版方案採用的是短卡設計。

公版參數

GPU引擎

核心:GP107-300
核心面積:132mm
電晶體數量:33億
光刻工藝:14nm FinFET
CUDA核心:640
光柵化處理單元(ROPs):32
紋理貼圖單元(TMUs):40
像素填充速率:43.3 GPixel/s
紋理填充速率:54.2 GTexel/s
基礎頻率:1354 MHz
Boost頻率:1455 MHz

顯存規格

標準顯存配置:2 GB GDDR5
顯存位寬:128 bit
顯存頻寬:112 GB/s

技術支持

Simultaneous Multi-Projection:Y
VR Ready:N
NVIDIA SLI® Ready:N
NVIDIA G-Sync™-Ready:Y
NVIDIA GameStream™-Ready:Y
NVIDIA GPU Boost™:3.0
Microsoft DirectX:12_1
OpenGL:4.5
匯流排支持:PCIe 3.0
作業系統認證:Windows 7-Windows10, Linux, FreeBSDx86

顯示支持

最大解析度:7680x4320@60Hz
標準顯示接口DP 1.4, HDMI 2.0b
多顯示器支持:Y
HDCP:2.2

熱設計及電源規格

最大耐受溫度:97°
系統電源要求:300W
