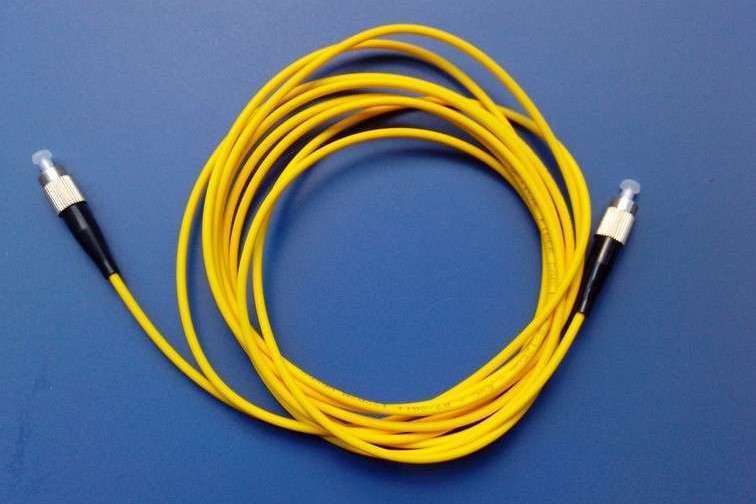

FC光纖跳線

FC光纖跳線

FC光纖跳線和同軸電纜相似,只是沒有網狀禁止層。中心是光傳播的玻璃芯。在多模光纖中,芯的直徑是15μm~50μm,大致與人的頭髮的粗細相當。而單模光纖芯的直徑為8μm~10μm.芯外面包圍著一層折射率比芯低的玻璃封套,以使光纖保持在芯內。再外面的是一層薄的塑膠外套,用來保護封套。

基本介紹

  • 中文名:FC光纖跳線
  • 產品類型:FC、PC、UPC、APC
規格,分類,產品特點,套用範圍,使用注意事項,

規格

類型
FC
-
PC
UPC
APC
插入損耗
≤0.2dB
-
回波損耗
>50dB
-
互換性
≤0.2dB
-
重複性
≤0.2dB
-
端面幾何尺寸
曲率半徑:10-25(PC/UPC 單模) 5-12(APC 單模) 頂點偏移:0-50um 光纖凹陷:-100 to +100nm
-
<0.10dB(10-60Hz,1.5mm振幅)
-
<0.10dB(高1.5米,8次)
-
鎖緊強度
<0.10dB(68.6N,10分鐘)
-
機械耐久性
<0.20dB(>500次)
-
<0.20dB(+85℃,持續168小時)
-
低溫試驗
<0.20dB(-40℃,持續168小時)
-
溫度循環試驗
<0.20dB(-40℃~+75℃,95%R.H,21周期,168小時)
-
濕度試驗
<0.20dB(+25℃~+65℃,相對濕度95%,168小時後
-
類型
FC
PC
UPC
APC
插入損耗
≤0.2dB
回波損耗
>50dB
互換性
≤0.2dB
重複性
≤0.2dB
端面幾何尺寸
曲率半徑:10-25(PC/UPC 單模) 5-12(APC 單模)
頂點偏移:0-50um 光纖凹陷:-100 to +100nm
振動試驗
<0.10dB (10-60Hz,1.5mm 振幅 )
跌落試驗
<0.10dB ( 高 1.5 米, 8 次 )
鎖緊強度
<0.10dB (68.6N ,10 分鐘)
機械耐久性
(500 次)
高溫試驗
<0.20dB ( +85 ℃ ,持續 168 小時)
低溫試驗
<0.20dB (-40 ℃ ,持續168 小時)
溫度循環試驗
<0.20dB (-40 ℃ ~+75 ℃ ,95%R.H ,21 周期,168 小時)
濕度試驗
<0.20dB (+25 ℃ ~+65 ℃) ,相對濕度95% ,168 小時後

分類

單模光纖(Single-modeFiber):一般光纖跳線用黃色表示,接頭和保護套為藍色;傳輸距離較長。
多模光纖(Multi-modeFiber):一般光纖跳線用橙色表示,也有的用灰色表示,接頭和保護套用米色或者黑色;傳輸距離較短。
光纖跳線外護層材料不同可分為PVC和LSZH(低煙無鹵型)

產品特點

1. 插入損耗低
2. 高回波損耗
3. 重複性好
4. 互換性好
5. 環境適應性好

套用範圍

光纖跳線產品廣泛運用到:通信機房、光纖到戶、區域網路、光纖感測器、光纖通信系統、光纖連線傳輸設備、國防戰備等。適用於有線電視網、電信網、計算機光纖網路及光測試設備。

使用注意事項

1、光纖在使用中不要過度彎曲和繞環,這樣會增加光在傳輸過程的衰減。
2、光纖跳線兩端的光模組的收發波長必須一致,也就是說光纖的兩端必須是相同波長的光模組,簡單的區分方法是光模組的顏色要一致。
3、光纖跳線使用後一定要用保護套將光纖接頭保護起來,灰塵和油污會損害光纖的耦合。
