DVI數字矩陣，VSD系列DVI數字矩陣切換器是一款用於DVI數位訊號的高性能專業矩陣切換器。提供純數字獨立的DVI視頻輸入端子，允許將多個DVI數位訊號源交叉切換至一個或多個兼容的顯示設備，提供獨立DVI平衡/非平衡輸入、輸出端子，每路DVI分量信號單獨傳輸，單獨切換，支持高達720p/1080i/1080p/1920*1200的解析度。
基本介紹
- 中文名：DVI數字矩陣
- 供電電源：100-240VAC（50/60HZ）

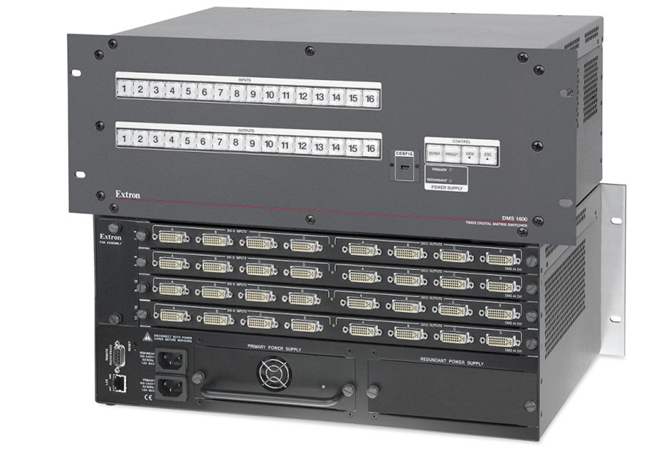

DVI數字矩陣切換器
概述
VSD系列DVI數字矩陣切換器採用靈活的插卡式架構設計，非常適合於在最短的時間內，花費最少的人力成本來調整已有的矩陣切換需求，安裝矩陣切換板卡無需拆卸切換器，甚至不必從機架上拆除先前已安裝的板卡。支持多達16、36、72、144路輸出顯示，滿足大、中、小型場所的要求，廣泛套用於政府、公安、軍隊、能源、監控等領域。
特性
FPGA硬體架構
靈活的插卡式結構設計
視頻輸入倍線功能
信號多匯流排處理機制
信號實時同步，無圖像撕裂
高抗干擾電路
帶有斷電現場切換記憶保護
ESD靜電保護
自帶信號增益放大功能
高可靠性、高安全性
靈活多樣的控制方式
採用國際先進SMT貼片技術，性能穩定可靠
技術參數
視頻
信號類型 DVI
支持解析度 640*480--1920*1200/720p/1080i/1080p
數據速率 4.95Gbps（1.65Gbps每色）
切換速度 200ns，最大
標準 DVI1.0
視頻輸入
數量/信號接口 DVI，2個雙鏈路59針DMS接口
阻抗 75歐姆
額定電平 0.7v-1.0v
視頻輸出
數量/信號格式 DVI，2個雙鏈路59針DMS接口
阻抗 75歐姆
額定電平 0.7v-1.0v
最大傳輸距離 10米
控制
控制協定 串口協定、網路協定
控制方式 標準RS-232、遠程網路控制
控制程式 VSDcontroller
常規
產品尺寸 根據實際配單中信號板卡的組合，可選配3U、8U、12U、24U機箱
溫度 0-70度
濕度 10%-90%無冷凝
海拔 20,000英尺
平均無故障率 30000小時
