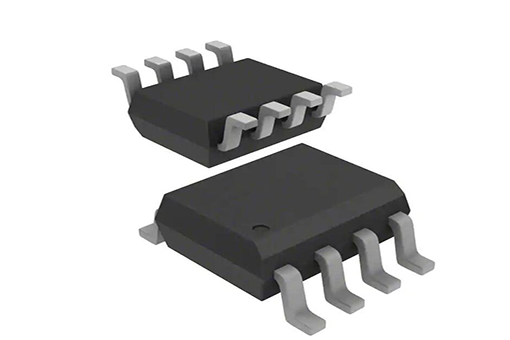

AD8036是一款頻寬、低失真箝位放大器，箝位誤差是3 mV，是單位增益穩定型產品。
基本介紹
- 外文名：AD8036
- 屬性：寬頻寬、低失真箝位放大器
- 類型：單位增益穩定型
- 箝位誤差：3 mV
產品簡介,技術特性,
產品簡介
AD8036和AD8037是寬頻寬、低失真箝位放大器。AD8036為單位增益穩定型,AD8037則是在增益為2或更大時保持穩定。這些器件允許設計人員指定高(VCH)和低(VCL)輸出箝位電壓。輸出信號將箝位在這些指定的電平。AD8036和AD8037採用正在申請專利的獨特CLAMPIN™輸入箝位架構,與傳統輸出箝位器件相比,其箝位性能提高10倍。具體而言,箝位誤差典型值為3 mV或更小,箝位區失真極低。這兩款產品既可以用作經典運算放大器,也可以用作指定高、低輸出電壓的箝位放大器。使用電壓反饋型架構的AD8036和AD8037達到了以前依賴電流反饋型放大器的許多套用的要求。這兩款器件具有異常快速且精確的脈衝回響特性(0.01%建立時間為16 ns)、極寬的小信號和大信號頻寬以及超低失真。
AD8036在20 MHz的失真為-66 dBc,小信號頻寬為240 MHz,大信號頻寬為195 MHz。AD8036和AD8037能在1.5 ns內從2倍箝位過驅中恢復。這些特性使AD8036/AD8037成為快速及高解析度ADC的理想驅動器和緩衝器。除傳統輸出箝位放大器套用之外,其輸入箝位架構還支持箝位電平作為放大器的附加輸入。因此,除靜態直流箝位電平外,也可以將速度高達240 MHz的信號作用於箝位引腳。另外,只要VH大於VL,便能將箝位值設定為輸出電壓範圍內的任何值。這些箝位特性使AD8036和AD8037能用在非傳統套用中,如全波整流器、脈衝發生器或振幅調製器等。以上所舉新穎套用只是一些示例,目的是說明利用輸入箝位可以實現多種多樣的套用。AD8036提供三種等級的產品：晶片級、工業級(-40° C至+85°)和軍用級(-55° C至+125° C)；AD8037僅提供工業級產品。工業級產品採用塑膠DIP和SOIC封裝,軍用級產品採用CERDIP封裝。本產品提供評估板,使用以下器件編號可以訂購：AD8036-EB和AD8037-EB。產品數據手冊中含有評估板的原理圖和布局。
技術特性
出色的箝位特性 箝位誤差：3 mV 過驅恢復：1.5 ns 箝位輸入頻寬：240 MHz 箝位輸入范
圍：±3.9 V
寬頻寬AD8036、AD8037小信號頻寬：240 MHz、270 MHz 大信號頻寬(4 V峰峰值)：195 MHz、
190 MHz
±3 V至±5 V電源供電
良好的直流特性 失調電壓：2 mV 失調漂移：10 µV/°C
超低失真、低噪聲 –72 dBc(典型值,20 MHz)輸入電壓噪聲：4.5 nV/√Hz
高速 壓擺率：1500 V/µs0.1%建立時間：10 ns,0.01%建立時間：16 ns
