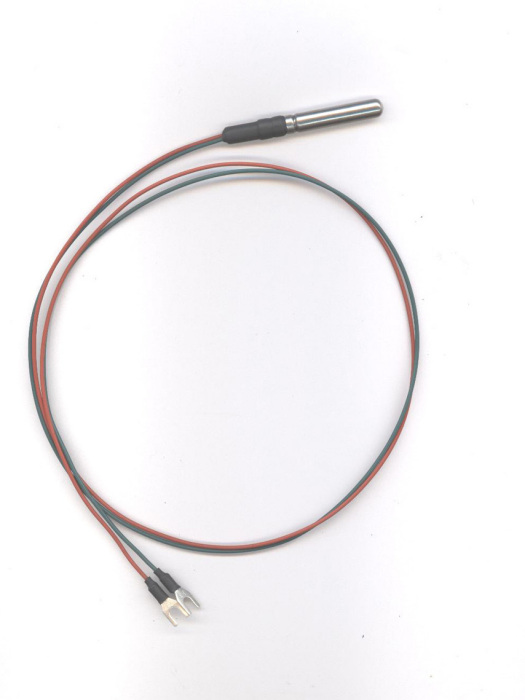

AD590

AD590是美國ANALOG DEVICES公司的單片集成兩端感溫電流源，其輸出電流與絕對溫度成比例。在4V至30V電源電壓範圍內，該器件可充當一個高阻抗、恆流調節器，調節係數為1 µA/K。

基本介紹

• 中文名：AD590
• 輸出電阻：710 mΩ
• 測溫範圍：- 55℃~+150℃
• 非線性誤差：±0.3℃
• 電源電壓範圍：4 V至30 V
• 調節係數：1 µA/K
• 輸出電流：298.2 µA

產品介紹

片內薄膜電阻經過雷射調整，可用於校準器件，使該器件在298.2K (25°C)時輸出298.2 µA電流。

AD590適用於150°C以下、採用傳統電氣溫度感測器的任何溫度檢測套用。低成本的單晶片積體電路及無需支持電路的特點，使它成為許多溫度測量套用的一種很有吸引力的備選方案。套用AD590時，無需線性化電路、精密電壓放大器、電阻測量電路和冷結補償。

除溫度測量外，還可用於分立器件的溫度補償或校正、與絕對溫度成比例的偏置、流速測量、液位檢測以及風速測定等。AD590可以裸片形式提供，適合受保護環境下的混合電路和快速溫度測量。

AD590特別適合遠程檢測套用。它提供高阻抗

電流輸出，對長線路上的壓降不敏感。任何絕緣良好的雙絞線都適用，與接收電路的距離可達到數百英尺。這種輸出特性還便於AD590實現多路復用：輸出電流可以通過一個CMOS多路復用器切換，或者電源電壓可以通過一個邏輯門輸出切換。

主要特性

(1) 流過器件的電流(μA) 等於器件所處環境的熱力學溫度(開爾文) 度數：

Ir/T=1 (1)

式中，Ir—流過器件(AD590) 的電流，單位為μA；T—熱力學溫度，單位為K；

(2) AD590的測溫範圍為- 55℃~+150℃；

(3) AD590的電源電壓範圍為4～30 V，可以承受44 V正向電壓和20 V反向電壓，因而器件即使反接也不會被損壞；

(4) 輸出電阻為710 mΩ；

(5) 精度高，AD590在- 55℃~+-150℃範圍內，非線性誤差僅為±0.3℃。

套用

AD590測量熱力學溫度、攝氏溫度、兩點溫度差、多點最低溫度、多點平均溫度的具體電路，廣泛套用於不同的溫度控制場合。由於AD590精度高、價格低、不需輔助電源、線性好，常用於測溫和熱電偶的冷端補償。套用舉例：

以某節能型藥材倉庫溫、濕度控制系統為例，若要求庫房溫度低於T℃，相對濕度低於A1B1%RH。

則採取的兩種控制模式如下：

控制模式一：當庫內相對濕度高於A1B1%RH且庫外溫度低於T℃時，進行庫內外通風。這種方式是利用庫內外濕度差進行空氣的交換，以達到庫內除濕的要求，其優點是高效、節能、節省資金。但這種方式受到嚴格的控制。首先，庫外的相對濕度要低於庫內的，它們之間的差要大於A2B2%RH，這樣才能有效保證及時地進行庫內的除濕。其次，庫內庫外的溫度差要小於△T℃，這是因為，如果在庫外溫度遠高於庫內溫度時進行通風，熱空氣進入庫區後遇上冷空氣就會造成藥品、器材表面結露的現象，進而影響藥品和器材的質量。反之，如果在庫內溫度遠高於庫外溫度時進行通風，冷空氣進入庫內後也會在藥品器材表面結露。另外，庫外溫度不能接近T℃。這是因為，如果庫外溫度接近T℃時進行通風，很可能使密閉的庫溫升高，從而超過溫度上限T℃。

控制模式二：當溫度高於T℃或濕度高於A1B1%RH但不滿足第一種情況時，開啟冷凍空調機組進行庫內降溫除濕。

為避免因庫內外溫差過大通風時藥品、器材表面結露的現象，必須嚴格控制系統溫差值的精度。傳統的測溫差方法是對兩點溫度分別進行處理（調理電路、A/D、運算處理）後求差值，此方法所得溫差精度低。庫內外溫差測量可採用圖3所示電路，利用溫差值直接與設定值相比較，既能保證較高的精度，又簡化了系統的軟體設計，提高了系統的可靠性。

簡單套用電路

簡單套用電路

AD590的引腳使用

AD590的引腳共有3個,查各種資料里,只用了兩個引腳(即+ -) 那么第三個引腳是用來做什麼的呢？

頂視圖是從沒有引腳的一端向有引腳一端看過去的圖

底視圖是從有引腳的一端向沒有引腳一端看過去的圖

第三個腳可以不用,是接外殼做屏蔽用的。

測量溫度是把整個器件放到需要測溫度的地方。基本使用方法如下：

封裝形式

AD590的輸出電流值說明如下：

AD590的輸出電流值

其輸出電流是以絕對溫度零度（-273℃）為基準，每增加1℃，它會增加1μA輸出電流，因此在室溫25℃時，其輸出電流Iout=（273+25）=298μA。

注意事項：

1、 Vo的值為Io乘上10K，以室溫25℃而言，輸出值為10K×298μA=2.98V

2、 測量Vo時，不可分出任何電流，否則測量值會不準。
