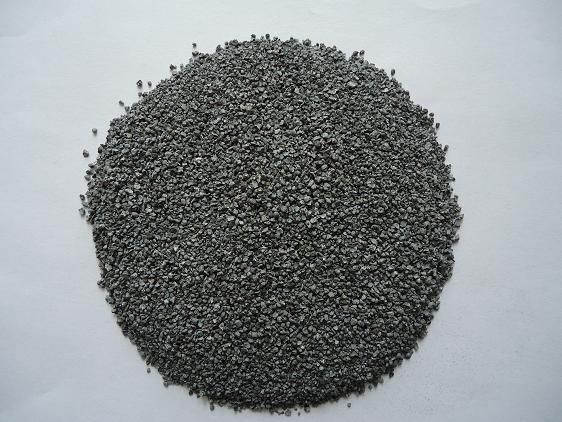

AD粉是日本進口的一種煉鋼促進劑，AD粉在日本各大鋼廠廣泛套用。
基本介紹
- 中文名：AD粉
- 功能：脫氧
- 類別：一種煉鋼促進劑
- 套用：日本各大鋼廠
- 優點：煉鋼節奏明顯加快
隨著鋼鐵工業的不斷發展，國內的各大鋼該也開始普遍套用該產品，煉鋼節奏明顯加快，綜合成本大幅度降低，AD粉套用範圍廣泛，其主要功能如下：
1、 脫氧。AD粉有純金屬鋁，AD粉在精煉爐上使用可取代SiC和部分鋁絲，AD粉也可在轉爐出鋼的時候使用，氧可脫到40ppm以下。
2、 促進脫硫。AD粉含有大量Al2O3，這部分Al2O3與鋁礬土中的Al2O3有很大區別。AD粉中的Al2O3經過特殊加工處理，處於臨界狀態，具有較強的活性度，極易與CaO結合，形成鋁酸鈣渣系，該渣系具有很高的硫容量，AD粉另外由於金屬鋁的存在，降低了氧的活度，從而更有助於硫從鋼（鐵）水中去除。AD粉配比其他材料製成的脫硫劑在鐵水預處理過程中，脫硫效果好，成本低。
3、 發泡。AD粉在精煉過程中，AD粉在一分鐘內即可發泡；CaO、Al2O3及MgO等組分可保持適當的高溫流動性和表面張力，因此埋弧性能好、升溫速度快、電極電耗大幅度降低。AD粉的發泡機制主要是高溫下電極的碳和AD粉中少量的碳與渣中的FeO、MnO、SiO2等發生還原反應生成CO等氣泡。而加入碳酸鹽類，如CaCO3、BaCO3等，由於它們在900℃左右就完全分解，在1600℃以上的精煉溫度下，靠碳酸鹽分解發泡維持的時間有限。
4、 AD粉去除鋼中夾雜物。具有還原性、以鋁酸鈣為主的渣系，由於在精煉高溫下的粘度及表面張力，容易吸附鋼中的氧化鈣，特別是а- Al2O3等夾雜在LF精煉過程中，隨著底部氬氣的攪拌、鋼中夾雜物上浮並被AD粉吸附。根據精煉時間的不同，一般情況下可使鋼中的夾雜物總量下降50%以上，淨化鋼水作用非常明顯，適用於高品質鋼的生產。另外，AD粉造白渣的效果也特別好。
AD粉系列的產品已經在國內和日本申請了專利.以下是部分AD粉系列產品的理化指標：
產品：AD粉– 15
成分：Metal AL：13~18% Al2O3：60~75% MgO：＜3% SiO2：＜8%
H2O：＜0.5% S：＜0.05% P：＜0.05%
產品：AD粉– 20
成分：Metal AL：18~23% Al2O3：55~70% MgO：＜3% SiO2：＜8%
H2O：＜0.5% S：＜0.05% P：＜0.05%
產品：AD粉– 30
成分：Metal AL：28~33% Al2O3：45~60% MgO：＜3% SiO2：＜8%
H2O：＜0.5% S：＜0.05% P：＜0.05%
