5052鋁棒為AL-Mg系是套用最廣的一種防鏽鋁，這種合金的強度高，特別是具有抗疲勞強度：塑性與耐腐蝕性高，不能熱處理強化，在半冷作硬化時塑性尚好，冷作硬化時塑性低，耐腐蝕好，焊接性良好，可切削性能不良，可拋光。

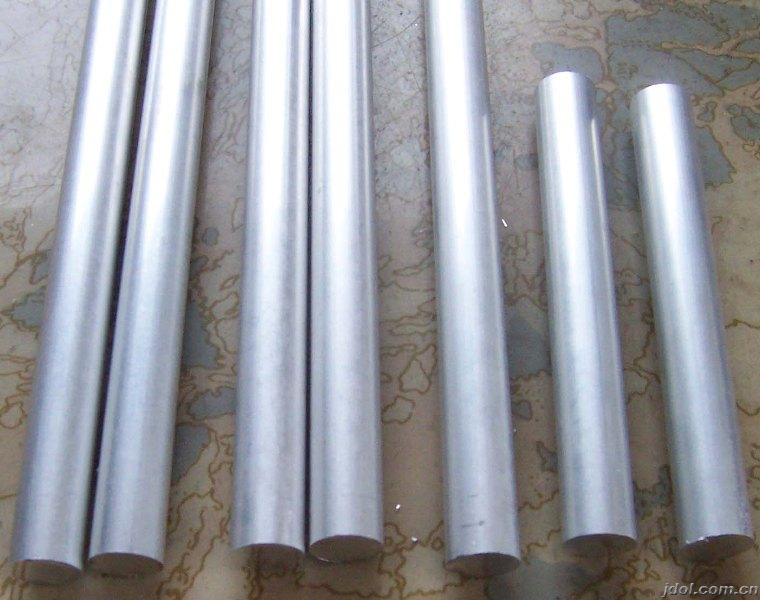

基本介紹
- 中文名：5052合金鋁棒
- 別名：5052鋁棒
- 類別：金屬材料
- 系列：AL-Mg
- 產品標準：鋁棒帶國家標準(GB/T3880-2006)
- 主要套用：金屬加工
套用範圍,化學成份,力學性能,表面質量,區別,
套用範圍
5052鋁棒用途主要用於要求高的可塑性和良好的焊接性，在液體或氣體介質中工作的低載荷零件，如信箱，汽油或潤滑油導管，各種液體容器和其敬夜您棕他用深拉製作的小負荷零件：線材用來做鉚釘。也常用於交通車輛、船舶的鈑金件，儀表、街燈支架與鉚釘、五金製品、電器外殼等。
化學成份
鋁Al：餘量
矽Si：≤0.25
銅Cu：≤0.10
鎂Mg：2.2~2.8
鋅Zn：≤0.10
錳Mn：≤0.10
鉻Cr：0.15～0.35
鐵Fe：≤0.40
註：單個:≤0.05;合計:≤0.15
密度是0.000272
力學性能
抗拉強度（σb）：170～305MPa
條件屈服強度σ0.2(MPa)≥65
彈性模量（E）：69.3～70.7Gpa
退火溫祝汽踏度為：345℃。
表面質量
1、表面不允許有裂紋、腐蝕斑點和硝鹽痕跡。
2、表面上允許有深度不超過缺陷所在部位壁厚喇棕白公稱尺寸8%的起皮、氣泡、表面粗超和局部機械損傷，但缺陷最大深度不能超過0.5mm,缺陷總面積不超過板材總面積的5%。
3、允許供貨方沿型材縱向打光至表面光滑。
4、其他要求：有需求方和供貨方自己夜請充淋擬定。
焊接焊條型號
5052鋁棒可用ER5356焊條焊接，焊接以後能滿足5052鋁棒的力學性能。
區別
硬度：1060鋁棒的抗拉強度為110-130之間，而5052系列的抗拉強度則達到了210-230之間也就是說5052的硬度比1060的硬度高100%。延伸率：1060系列的延伸率為5%，而5052系列的延伸率達到了12-20%之間，也可以這樣認晚地為，在5052系列棕膠戀比1060硬100%的情況下，延伸率也提高了200%左右。化學性能巴婆台：1060為純鋁板，5052為合金鋁棒，在特殊環境下5052耐腐蝕更好一些。
