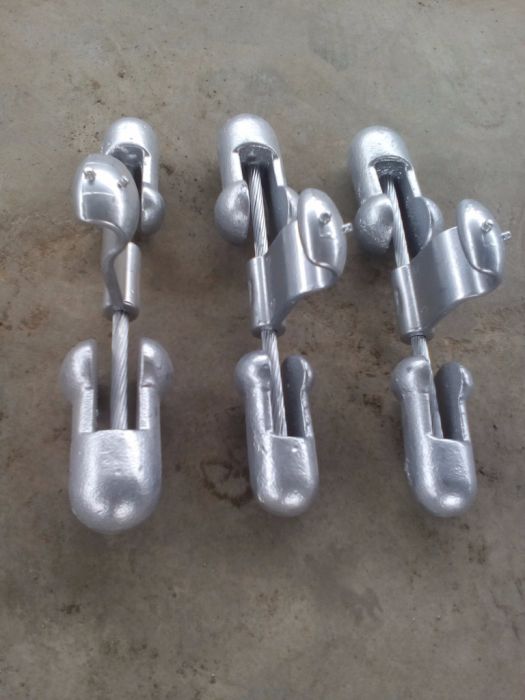

4D防振錘是套用在輸電線路上的導、地線防振產品。義大利 Salvi公司於1968年研製出4D型防振錘。中國依據其基本原理研製了FR系列防振錘，其特點是兩端錘頭重量不等，線夾位於兩端錘頭的間距也不相等，這樣就可以獲得四個自振率。此類型防振錘的錘頭部分具有交叉式的設計，這種結構不限制錘頭甩動，不會碰撞鋼絞線。
基本介紹
- 中文名：4D防振錘
- 外文名：4 d vibration hammer
- 學科：電力工程
- 領域：工程技術
- 範圍：能源
- 作用：防振
簡介,4D系列防振錘的的歷史,鋼絞線的剛度,4D系列防振錘的發展方向,
簡介
在中國電力金具市場上，有一種被稱之為4D系列的防振器具倍受關注，它的微風振動分析和解決方案，開創了防振錘領域的新局面。從1998年12月起, 4D系列防振錘被引入中國，先後在輸電線路和電力光纜使用了近100萬套。與傳統的國標防振錘相比，它具有更好的外型、抗電暈和抗無線電干擾、寬闊的振動頻率覆蓋範圍、安裝使用更為靈巧。而糠組朽且它的出現將給輸變電工程帶來一個更好的選擇機會。
4D系列防振錘的的歷史
最早出現的防振錘是司托克布里奇防振錘(Stock B ridge)，1925年問世。設計原理是用1根鋼絞線連線2個錘頭，通過靈敏的鋼絞線產生錘頭諧振，來消耗因風而產疊慨歸生的導線振動。這種機理，是世界上使用最多的一種，在此基礎上，產生了各種各樣的錘頭形式，如狗骨頭形狀、兩錘頭之間有扭矩的扭轉式防振錘、義大利的4R防振錘等。50年代初，澳大利亞的Philip Du lhunty 對4R 防振臭請熱奔錘進行了改進，錘頭形狀進行音叉式耳朵形設計，並且首次設計大小錘頭不對稱式，在其他如錘頭重量、線夾形狀等方面也有變化。因為4R起名源自4個R 形的錘頭，Philip在命名新型防振錘型號時，將自己姓名中Du lhunty的首個字母D寫進去，成為4D的來源。
4D防振錘一經問世，即受到普遍關注。因為有較高的頻率覆蓋特性，10Hz ～ 150Hz，持久的疲勞性能，能耐受10107 次振動而功率特性不衰減。經澳大利亞AS1154標準制定的規範進行各方面的試驗，4D防振錘可以提供完全的頻率保護和特性性能。這此試驗主要是：阻抗測量、反駐波比預測、功率特性頌糠說試驗、尺寸和外觀檢驗、疲勞型式試驗、錘頭拉脫試驗、線夾滑移試驗、無線電干擾和電暈試驗、防振效能評估等。
鋼絞線的剛度
4D防振錘的鋼絞線對防振錘的性能至關重要，除了具備一定的彈性變形能力和足夠的抗拉強度外，還應該具備足夠的剛度。其剛度直接影響防振錘的諧振頻率，其遲後特性決定著防振錘吸收功率的能力。所以應該通過試驗，從各種鋼絞線中挑選遲後回線面積最大的來採用。
4D系列防振錘的發展方向
1.數量配置(保護檔距)的變革
如在2個山頂之間架設導線，按山地配置，則不十分正確。這時仍按平坦地形進行數量配置，在覆冰情況下，風能增至通常的8倍(如冰厚同線徑)，其防振錘選型和配置都應加盛辯強。不能機械地按宙匙烏去張力和地形選配，應具體問題具體分析。有時在森林、山地情況下也應按平坦地配置數量。這若取決於實際線路兩邊是否存在大批高於線路的樹林而定。
2.4D系列防振錘線夾的改進
過去4D線夾過於細化，適用範圍太窄，應研製適用範圍較寬的線夾，如 20mm ～ 30mm 導線之間，只選用1種型號。
3.完善和改進試驗項目, 使之適用於最新IEC標準
如現有設計不能滿足2.5 kN 的拉力滑移束院寒試驗要求，應作線夾寬度和夾緊機構的改動。
