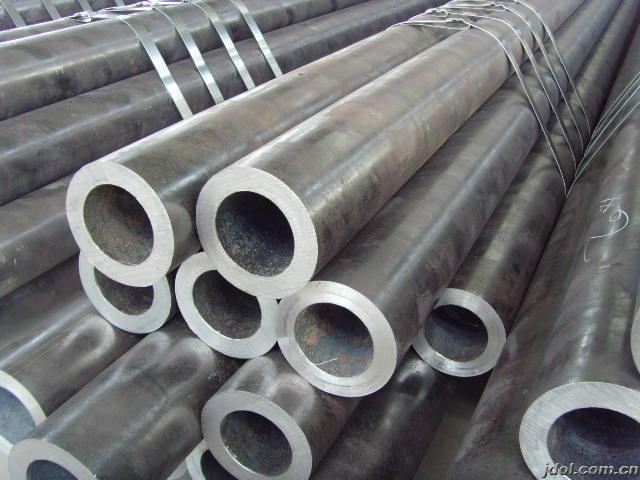

20G無縫鋼管

20G無縫鋼管

20g無縫鋼管是一種具有中空截面、周邊沒有接縫的長條鋼材。鋼管具有中空截面,大量用作輸送流體的管道,如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。

基本介紹

原理,發展前景,生產工藝,包裝處理,執行標準,

原理

鋼管與圓鋼等實心鋼材相比,在抗彎抗扭強度相同時,重量較輕,是一種經濟截面鋼材,廣泛用於製造結構件和機械零件,如石油鑽桿、汽車傳動軸、腳踏車架以及建築施工中用的鋼腳手架等。用鋼管制造環形零件,可提高材料利用率,簡化製造工序,節約材料和加工工時,如滾動軸承套圈、千斤頂套等,已廣泛用鋼管來製造。鋼管還是各種常規武器不可缺少的材料,槍管、炮筒等都要鋼管來製造。鋼管按橫截面積形狀的不同可分為圓管和異型管。由於在周長相等的條件下,圓面積最大,用圓形管可以輸送更多的流體。此外,圓環截面在承受內部或外部徑向壓力時,受力較均勻,因此,絕大多數鋼管是圓管。
但是,圓管也有一定的局限性,如在受平面彎曲的條件下,圓管就不如方、矩形管抗彎強度大,一些農機具骨架、鋼木家具等就常用方、矩形管。根據不同用途還需有其他截面形狀的異型鋼管。

發展前景

1.全世界生產鋼管的總計有110多個國家的1850多個公司下的5100多個生產廠,其中生產石油管的有44個國家的170多個公司下的260多個廠。2000年,無縫鋼管全國表觀消費量為418.0萬噸,其中國內供應量的382.1萬噸,占國內總需求的91.4%。進口為35.9萬噸,占國內總需求的8.59%。同年石油管消費量大約為91萬噸。進口約25.2萬噸。進口管占國內總消費量的大約70%,其中進口管占國內總消費量的27.69%,石油管進口量約占無縫鋼管總進口量的大約70%。從日本進口的石油管占總進口量一半以上。中國最大的石油套管生產基地——天津鋼管公司2000年的鋼管產品出來為52.20萬噸,其中石油套管產量為36.41萬噸。套管占全國石油產量的一半以上。在產量和銷售量上都占中國套管市場的第一位。
2.從國際和國內兩個市場來看,無縫鋼管(包括石油專用管)的現有生產能力均已大於需求。所以,今後的重點應放在充分發揮現有機組的能力,開發出高強度等級、高抗擊毀、高抗腐蝕的石油管、高壓鍋爐管和氣瓶管等產品。也是國家針對當前我國鋼鐵市場進行最佳化產品結構的內容。這也是增加在國內外產品競爭力、擴大市場份額的關鍵所在。就是說,提高國內鋼管企業的市場競爭力是加和WTO以後國內企業長期的任務和成功發展的關鍵。

生產工藝

圓管坯→加熱→穿孔→打頭→退火→酸洗→塗油(鍍銅)→多道次冷拔(冷軋)→坯管→熱處理→矯直
→水壓試驗(探傷)→標記→入庫

包裝處理

三種:綑紮、裝箱、塗油綑紮或塗油裝箱

執行標準

1、結構用無縫鋼管:GB8162-2018
2、輸送流體用地縫鋼管:GB8163-2018
3、低中壓鍋爐管鍋爐用無縫鋼管:GB3087-2018
4、鍋爐用高壓無縫管:GB5310-2018(ST45.8-Ⅲ型)
5、化肥設備用高壓無縫鋼管:GB6479-2018
6、地質鑽探用無縫鋼管:YB235-2018
7、石油鑽探用無縫鋼管:YB528-2018
8、石油裂化用無縫鋼管:GB9948-2018
9、石油鑽鋌專用無縫管:YB691-2018
10、汽車半軸用無縫鋼管:GB3088-2018
11、船舶用無縫鋼管:GB5312-2018
12、冷拔冷軋精密無縫鋼管:GB3639-2018
20#(20號鋼)無縫鋼管和20g高壓無縫鋼管有什麼區別
有20#鋼,也有20g。它們除含碳量一樣外,20g還有一些微量元素更適合用作鍋爐壓力容器使用的特性。另外20g還著重考核它的物理性能。比如彎曲、衝擊和抗拉性能。
20鋼管的詳細參數以及標準描述
統一數字代號U20252
GB/T——20(國標)
ISO——標準中無此鋼代號(國際標準)
ГОСТ——————20(前蘇聯)
ASTM——1020(美國)
JIS——S20C(日本)
DIN——C22(前聯邦德國)
BS——1C22(英國)
NF——C22(法國)
註:國內牌號中有些鋼在ISO中無代號。
20G無縫鋼管成分:
C——(0.17~0.24)%
Si——(0.17~0.37)%
Mn——(0.35~0.65)%
P——≤0.040%
S——≤0.040%
屈服點σ^s——不小於250MPa
抗拉強度σ^b——不小於420MPa
伸長率δ————不小於25%
斷面收縮率ψ————不小於55%
衝擊韌度a^K——無
硬度HBS——熱軋鋼156
無縫管重量公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)
20G無縫鋼管規格表
規格
規格
規格
規格
10*2
38*4.5
60*7
108*4
14*2
38*5
60*8
108*4.5
14*3
38*6
63.5*3
108*5
18*3
40*2
63.5*3.5
108*6
19*2
40*3.5
63.5*4
108*7
19*2.75
42*3
63.5*4.5
108*8
19*3
42*3.5
63.5*5
108*9
20*2
42*4
63.5*6
108*10
22*2
42*4.5
63.5*9
108*12.5
22*2.5
42*5
63.5*10
114*4
22*3
45*2.5
68*4
114*4.5
22*3.5
45*3
68*6
114*5
22*4
45*3.5
70*3
114*6
25*2
45*4
70*3.5
114*9
25*2.5
45*4.5
70*4
133*4.5
25*3
45*5
70*4.5
133*5
25*3.5
45*6
70*5
133*6
25*4
48*3
70*6
133*6.5
25.4*4.5
48*3.5
70*8
133*7
27*2.5
48*4
70*9
133*8
28*2.5
48*4.5
70*10
133*9
28*3
51*3
73*3.5
133*10
28*3.5
51*3.2
73*4
133*12.5
28*4
51*3.5
73*4.5
140*6
28*4.5
51*4
73*5
140*8
30*3
51*4.5
73*5.5
140*10
32*2
51*5
73*7
159*4.5
32*2.5
51*6
76*3.5
159*5
32*3
54*3.5
76*4
159*5.5
32*3.5
54.5*3.5
76*4.5
159*6
32*4
54*5
76*5
159*7
32*4.5
57*3
76*6
159*8
32*5
57*3.5
76*7
159*10
34*3
57*4
89*4
159*12
34*3.5
57*5
89*4.5
168*5
34*4
57*6
89*5
168*6
34*4.5
57*10
89*6
168*7
34*5
57*12
89*7
168*8
34*8
60*3
89*8
168*9
36*4
60*3.5
89*10
168*10
38*2.5
60*4
102*4
194*6
38*3
60*4.5
102*4.5
194*7
38*3.5
60*5
102*5
194*9
38*4
60*6
102*6
194*10
194*11
245*18
325*12
426*12
219*6
245*20
325*13
426*13
219*6.5
273*7
325*14
426*14
219*7
273*8
325*15
426*16
219*8
273*9
325*16
426*17
219*9
273*9.5
325*18
426*18
219*10
273*10
325*20
426*19
219*11
273*11
325*25
426*20
219*12
273*12
351*10
426*25
219*13
273*13
377*9
457*14
219*14
273*14
377*10
480*10
219*15
273*15
377*11
480*11
219*16
273*16
377*12
480*12
219*18
273*18
377*13
480*14
219*20
273*20
377*14
480*16
219*25
273*25
377*15
530*9
245*7
273*30
377*16
530*10
245*8
273*36
377*17
530*13
245*9
299*12
377*25
530*14
245*10
325*8
426*8
530*20
245*12
325*9
426*9
245*14
325*10
426*10
245*16
325*11
426*1
20G無縫鋼管 允許偏差
偏差等級
標準化外徑允許偏差
D1
±1.5%,最小±0.75 mm
D2
±1.0%。最小±0.50 mm
D3
±0.75%.最小±0.30 mm
D4
±0.50%。最小±0.10 mm
