基本介紹
- 中文名：1.2767

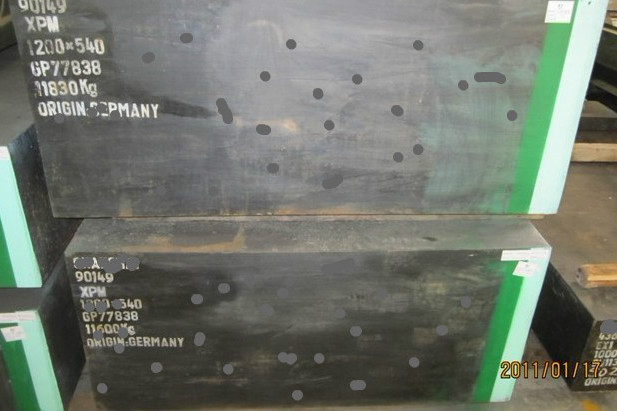

- 材料名稱：德國葛利茲模具鋼材W.1.2767
- 材料屬性：塑膠模具鋼材料
- 材料產地：德國葛利茲鋼廠
材料名稱,材料屬性,出廠狀態,主要特性,主要套用,加工拋光,化學成份,
材料名稱
德國葛利茲模具鋼材W.1.2767
材料屬性
塑膠模具鋼材料
出廠狀態
退火硬度最大至285HB
主要特性
該鋼耐磨性好，高韌性，高硬度，高抗壓強度，尺寸穩定性優良，耐腐蝕性效果特佳，拋光及切銷性能良好，易達到鏡面效果。淬透性極好，可空冷淬硬，機加工性能極好。
主要套用
一重型高韌性壓印模
一需高應力注塑模
一重型冷作工具
一切削刀具
一需高硬度及高韌性之塑膠模
加工拋光
此鋼材正常情況下（不加藥水）光亮度可達到90%。
拋光工藝如下：
1.用油石條（由粗至幼）打磨表面如下：#320－>800－>1200－>3000
2.用砂紙（由粗至幼）打磨表面如下：#1200－>1500－>2000－>3000
3.直接用#1鑽石膏拋光。
以上工序全部做完基本上已達到鏡面效果，如果發現某部分效果不理想，可按上述工序重做一次，問題就得到解決了。
注:打磨#1500、2000砂紙時需要用交叉方法重複兩次
由於鋼材的清淨度高，材質均勻，因而拋光性能優越，可達高度鏡面處理。
注意：在拋光時套用壓力不易太大，以免造成表面缺陷。
化學成份
C | Si | Mn | P | S | Cr | Mo | Ni |
0.40-0.50 | 0.10-0.40 | 0.20-0.50 | ≤0.025 | ≤0.005 | 1.20-1.50 | 0.15-0.35 | 3.80-4.30 |
