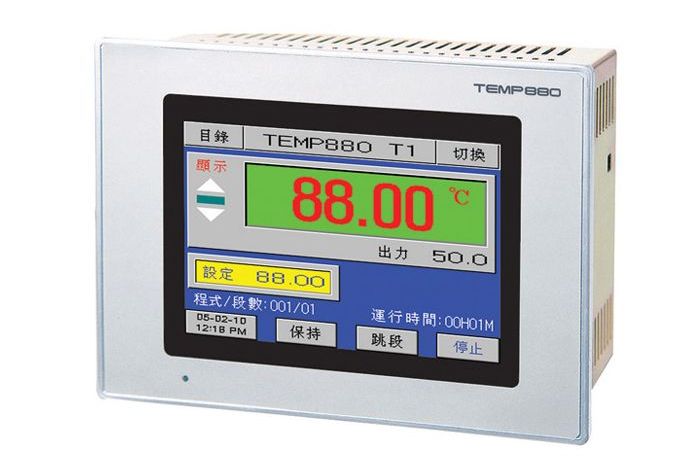

韓國三元TEMP880s是由韓國三元出口的彩色人機界面，支持韓文、英文、中文。
基本介紹
- 中文名：韓國三元TEMP880s
- 品牌：韓國三元
- 型號：TEMP880s
- 特點：支持韓文，英文，中文
品名與類別,產品簡介,詳細內容,
品名與類別
TEMP880S（彩色人機界面）
三元（Samwontech）
產品簡介
高解析度彩色觸控螢幕接口
互動式參數輸入方式
支持韓文，英文，中文
提供內置SMPS的I/O RELAY BOARD
-接線簡化和節省成本
可以設定風門方式和升降方式
基於PC的方便監控
方便設定多達36種的輸出（內置計時器）
方式
支持利用UDC100（選項）的USB存儲器
-可代替記錄器
內置基於先進的PID算法的自動調諧功能
在高溫室，低溫識分別採用偏差PID控制
-〉實現精密的溫度控制
提供強有力的通訊環境和支持99台多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
顯示PV曲線（0~8天) 區分
詳細內容
規格
畫面
LCD
⒌7英寸彩色觸控螢幕
程式
組
120 組
程式類型
高溫低溫，低溫高溫，常溫高溫常溫低溫，
常溫低溫常溫高溫
反覆 / 段時間
最多 999次（可無限反覆） / 99小時 59分鐘
操作方式
動作方式
2 槽風門方式，升降方式都支持
PID 控制
PID組
PID組 : 3區，
偏差PID : 1區（分別採用高溫室，低溫室）
輸入
輸入規格
萬能輸入 3點（高溫室，低溫室，場溫室），
0.1% of FS
輸入種類
T/C : K,J,E,T,R,B,S,L,N,U,W,Platinel
輸出
控制輸出
2點（高溫室，低溫室）
輸出規格
SSR Output
SCR Output
電壓 : 15VDC以上，
最小Pulse寬度 : 5ms
4 ~ 20mADC，負荷阻抗 : 最大 600
傳送
傳送輸出
2點，輸出形式 : 高溫室PV，低溫室PV，常溫室PV
Type of Output
4 ~ 20mADC / 最大 600
除霜輸出
周期/溫度/時間
最多999次 / 最低 -10.0 ~ 最高 100.0 /
最短1分鐘 ~ 最長99分鐘
手動除霜
On,Of f動作
接點輸入
輸入種類
DI1 : RUN/STOP 固定，
DI2 ~ DI8 : 可更改各個錯誤信息名稱
特殊功能
DI6~DI8 : DI 發生時繼電輸出和運轉狀態
（RUN/STOP）可以變更
接點容量
最大 12VDC,10mA
接點輸出
接點規格
最多 20點（基本 : 10點，選項 : 10點）
接點種類
（總共 36點）
Inner Signal : 8點，Time Signal : 3點，
Defrost Signal : 1點，Alarm Signal : 4點，
DI Signal : 4點，Run Signal : 1點，
End Signal : 1點，
高溫室/低溫室/常溫室 Damper On & Off Signal : 6點，Error Signal : 1點，Sol Valve Signal : 1點，
1st Ref Signal : 1點，2nd Ref Signal : 1點，
高溫室/低溫室/常溫室 Fan Signal : 3點，
N2 GAS Signal : 1點
電源
電源/絕綠阻抗
額定電壓 : 100 ~ 240VAC（10%),50/60Hz,
消費電力 : 最大 15W/500VDC 20M
鋰電池/ 內電壓
設定數據保存用（最少10年）/每分鐘 2000V AC
通訊
協定
PC-Link,MODBUS(ASCⅡ，RTU),SYNC Master
通訊種類
RS232C/RS485 - 通訊距離最長 1.2Km,
最多連線 99台，通訊速度 : 最快達9600bps
區線
顯示種類
顯示設定程式的曲線和進行狀態，顯示和記錄常溫室溫度（最長8天）
資料備份
存儲媒介
UDC100（選項） : 可使用凡用USB記憶體條（支持FAT16）
存儲功能
備份修復程式信息與設定值，儲存溫度指示值e
型號
選項
詳細說明
TEMP880S-
10
基本 I/O RELAY BOARD（10點） & RS232C
11
基本 I/O RELAY BOARD（10點） & RS485
20
基本（10點） + 加 I/O RELAY BOARD（10點） & RS232C
21
基本（10點） + 加 I/O RELAY BOARD（10點） & RS485
/UDC
USB記錄存儲器
