非門元件

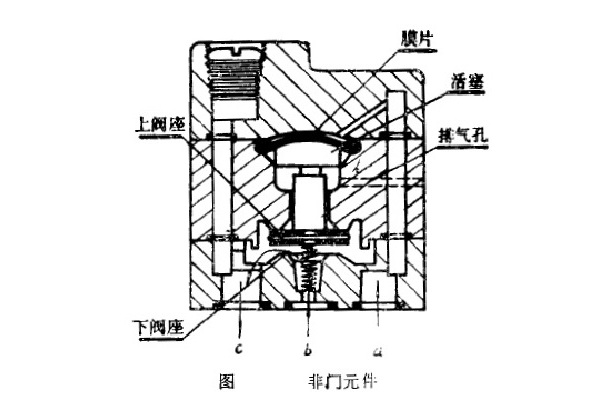

非門元件酷似與門元件，但下閥座沒有像與門那樣的切缺，也沒有與門中間體左側那樣的旁通孔。

基本介紹

• 中文名：非門元件
• 外文名：Non gate element
• 套用：作反相元件和用作禁門元件

工作原理

如圖所示為非門元件的原理圖和圖形符號。在原理圖中，P是氣源口，a是信號輸入口，s信號輸出口。當無輸入信號a時， 截止膜片2在氣源壓力作用下緊壓在_上閥座3上，輸出端有信號s輸出；當有輸入信號a時，截止膜片被頂桿緊壓在下閥座6上，輸出端無信號輸出；當輸人信號a撤銷後，元件又恢復至有輸出狀態。

工作原理

邏輯關係

非門元件的邏輯關係可用下式表達為：

邏輯關係

其輸入、輸出的邏輯關係列於真值表中。

元件的性能參數

非門元件的性能參數和是門元件基本相同。

1、工作壓力範圍。元件的工作壓力範圍是0. 2MPa~0. 6MPa，一般取0.4MPa。

2、切換壓力和返回壓力。非門元件的切換壓力是指元件從有輸出狀態變。化到無輸出狀態，加在控制端的最低壓力值。而返回壓力是指元件從無輸出狀態變化到有輸出狀態加在控制端的最高壓力值。根據測試結果，其切換壓力是輸出壓力的1/2左右。返回壓力是切換壓力的1/3~1/2範圍內。也就是說，如果氣源壓力取0.4MPa，其輸出壓力也是0.4MPa，則切換壓力在0.2MPa左右，返回壓力是0. 07MPa~0.1MPa。

壓力特性曲線

非門元件的壓力特性曲線是反映輸人和輸出壓力關係的，如圖所示。當控制壓力小於切換壓力值p‘_c時元件輸出由1轉換為0狀態。當該壓力降至返回壓力p''_c值時，其輸出狀態又從0轉為1狀態。特性曲線中的滯環同樣反映了元件的性能，即滯環面積小，元件靈敏度高，滯環面積大，元件比較穩定。

壓力特性曲線

套用

非門元件的套用較廣，主要有以下2方面的用途。

作反相元件

在控制迴路中，如果需要某一信號的反相信號時，可直接採用非門元件。

用作禁門元件

如圖所示為禁門元件的原理圖和圖形符號。由原理圖可知，若把非門元件的氣源口P改成信號b， 即成為禁門元件，其中a是b的禁止信號。當無禁止信號a時，b信號可通過，輸出端有信號輸出；當有禁止信號a時，在頂桿推動下截止膜片緊壓在下閥座上，b口被關閉，輸出端便無信號輸出。禁門的邏輯關係可用邏輯函式式表達，即：

其輸入、輸出的關係列於真值表中。
