電位-pH圖

電位-pH圖

電位-pH圖,也稱電勢-pH圖穩定區圖普爾貝圖,是表示系統的電極電勢pH關係的圖,它在電化學中有很重要的意義。最早由比利時學者馬塞爾·普爾貝(Marcel Pourbaix)等人在20世紀30年代使用,用於金屬腐蝕問題,後套用範圍逐漸擴大到電化學、分析、無機、地質科學等領域,有很強的實用性。它相當於研究相平衡時的相圖,是一種電化學的平衡圖。

基本介紹

  • 中文名:電位-pH圖
  • 外文名:Pourbaix diagram
簡介,電位-pH圖的構建,標準電極電勢,參看,

簡介

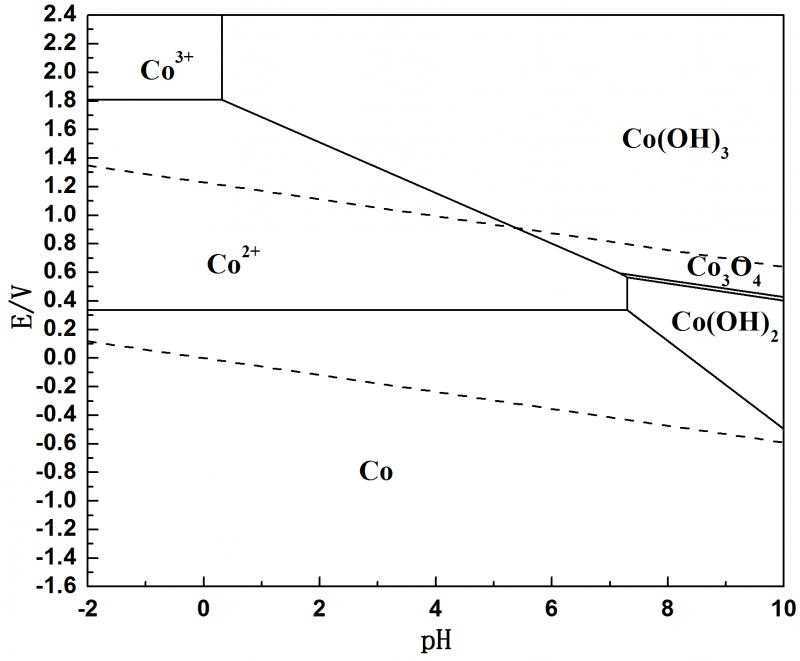

電位-pH圖,也稱電勢-pH圖穩定區圖普爾貝圖,是表示系統的電極電勢pH關係的圖,它在電化學中有很重要的意義。最早由比利時學者馬塞爾·普爾貝(Marcel Pourbaix)等人在20世紀30年代使用,用於金屬腐蝕問題,後套用範圍逐漸擴大到電化學、分析、無機、地質科學等領域,有很強的實用性。它相當於研究相平衡時的相圖,是一種電化學的平衡圖。最簡單的電位-pH圖只涉及一種元素的不同氧化態形態與水構成的體系,用它可以預測在具特定電位(氧還態)和pH(酸度)的水溶液體系中,某種元素穩定存在的形態和條件。

電位-pH圖的構建

電位-pH圖的構建比較複雜,一般包括以下三步:
  1. 列出有關物質的各種存在狀態及其化學勢值;
  2. 寫出相關物質之間反應的平衡關係式;
  3. 畫出各類反應的電位-pH圖,最後匯總。

標準電極電勢

標準電極電勢是可逆電極在標準狀態及平衡態時的電勢,也就是標準態時的電極電勢,記作
,上標
表示標準態。標準狀態意味著:溶質有效濃度為1mol/L,氣體壓強為100 kPa,溫度一般為298K。
雖然電池的電動勢可以直接測定,但單一可逆電極的標準電極電勢卻只有相對值沒有絕對值,而且它隨著溫度、濃度和壓強而發生變化。電極電勢的基準是標準氫電極:標準狀態下H/H2電極的電勢被定為0.00V,即
,其他電極電勢的值在此基礎上獲得。當某半電池和標準氫電池電極相連時為負極,該半電池的半反應的標準電極電勢為負值,且絕對值與電池電動勢相等;若為正極則相反。這樣求得的值稱作還原電勢,總反應的標準電極電勢也就是兩個半反應標準電極電勢的差,E大於零時反應自發。
