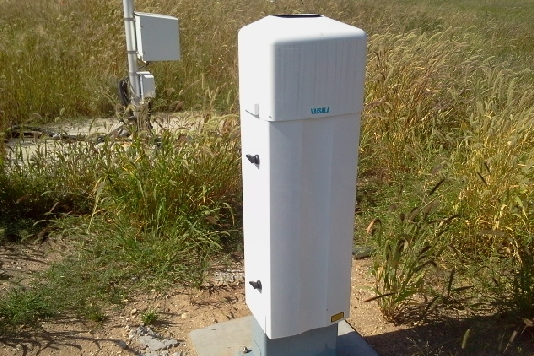

雷射雲高儀是從地面向上空發射雷射脈衝，通過接收大氣對此光脈衝的後向散射達到探測分析大氣在不同高度的組成成分，水汽成分對光的後向散射的貢獻很大，從而可以分析出雲高信息。因其工作方式和產品的精密設計製造，使其在幾乎所有天氣條件下具有卓越的性能和可靠性。雷射雲高儀，其探測高度一般15公里。雷射雲高儀採用先進的單鏡頭設計，對低空大氣也表現出優良的性能。它不僅可以探測和分析得到三層雲的數據，而且對降水期間的垂直能見度和雲檢測也表現出良好的性能。雷射的接收單元採用了先進的探測技術，達到了很高的探測精度，使其可以快速測量和檢測固態雲底下的薄雲層，具有一定的穿透性能。
基本介紹
- 中文名：雲高儀
- 掃描時間：1 - 300秒（用戶可配置）
- 精度：< ± 25 ft
- 雷射：雷射二極體雷射器
- 別稱：雷射雲高儀
特點,測量技術,環境效能,數據顯示,規格,
特點
運行高度可靠。
易於安裝和維護。
雷射壽命很長
26 000英尺[8000米]的測量範圍。
重量輕，功耗低。
固定或攜帶型設計。
易接口，RS232串口422或乙太網
測量技術
採用雙向單鏡頭設計，干擾非常低並能增強近場的性能。非常明確的雷射脈衝的形狀和實時的數位化技術，利用最新的高速，高動態範圍的掃描轉換器。它與隔行掃描技術相結合，提供了極佳的解析度和精度。 具有強大的40 MIPS的RISC微處理器性能、先進的信號處理算法來檢測多個天空雲基及天氣狀況。
環境效能
能在多種環境條件下運行，包括從赤道濕熱地帶到沙漠。有內部加熱和冷卻的加熱視窗和雙層設計使得內部系統在各種天氣條件下保持穩定的溫度、消除內部凝縮。以使用太陽能光學過濾器使內部光學元件免受太陽直接輻射的損壞作為標準。所有連線到組件的電氣均受浪涌保護。在雨，雪或檢測不到雲底的情況下，會報告垂直能見度。
數據顯示
數據連線埠通過乙太網、RS232和RS422標準，提供標準的數據格式。雲層檢測算法是內置於該儀器的固件中，在8200-CHS中可以選擇提供圖形雲分析軟體工作站。如有需要時，每次掃描時均可獲得信號返回情況。內部RS - 232C接口和乙太網接口，支持本地和遠程控制、測試和數據採集。也可以使用無線電台，微波，常規或DSL數據機選項。
規格
技術數據 | 規格 |
範圍 | 10 — 26, 650 ft (10 – 8,200 m) |
掃描時間 | 1 - 300秒（用戶可配置） |
報告的解析度 | 10英尺（3m） |
精度 | < ± 25 ft ( against reflector ) |
掃描時間/掃描速度 | 55 us. / 8192 sps |
雷射 | 雷射二極體雷射器 |
雷射波長 | 905 nm |
雷射安全 | Class 1m AS2211/ Z136.1/ IEC-825 |
檢測器 | （雪崩光電二極體） |
模擬數字轉換器 | 14 bit |
通信標準 | RS-232 RS-422 |
可選通信 | RS-485 Ethernet FSK Modem DSL Fiber |
數據輸出 | 雲基（1 - 4） 雲厚度 Cloud Amo unt: ( 0-8 oktas at up to 4 layers )垂直能見度 感測器狀態 |
數據格式 | 提供26個行業標準的數據輸出格式 |
報告速度 | 1 - 3600秒（用戶可配置） |
輸出模式 | 自動或輪詢（用戶可配置） |
運行溫度 | 標準配置-40至+60℃ |
運行濕度 | 0 - 100%相對濕度 |
風力載荷 | 55 m/s |
平均無故障時間 | 67,400 Hours |
電源（電子） | 115/230 VAC, 45 — 65 Hz, 50VA or 12VDC 4A |
電源（加熱風機） | 115/230 VAC, 45 — 65 Hz, 200VA |
視窗 | 窗加熱的自動潔淨玻璃 |
重量 | 18.5公斤基本單位（不含底座） 30公斤（含支架） |
高度 | On stand – 1100 mm永久安裝 |
On ground – 600 mm [攜帶型/小巧安裝] | |
顏色 | 軍事軍綠色 White白色 航空紅/白 自定義 |
選擇 | AC或DC電源鼓風機 |
小巧版本，有可調式活腳 可調式活腳 可調式活腳 | |
電力和通訊接線盒。 | |
輻射禁止。 | |
內置備用電池。 |
