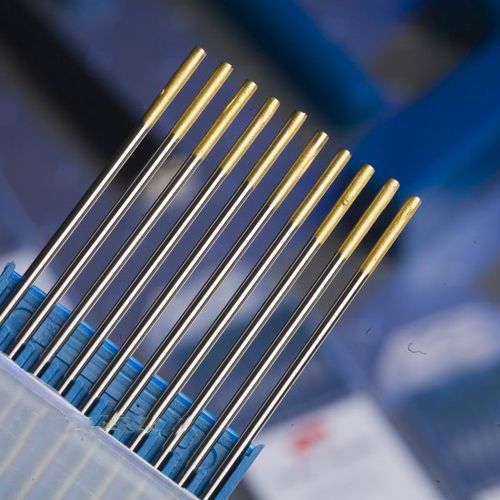

鑭鎢電極是歐洲國家在八十年代推出的企望替代釷鎢產品的改良品種，一經推出，以其優良的焊接性能在國際焊接界倍受關注並非常流行，尤其受到歐洲焊接學院派的追捧
基本介紹
- 中文名：鑭鎢電極
- 出現地：歐洲
- 年代：八十年代
- 性能：優良的焊接性
來源,含量,特點,優點,製備方法,基本特性,常用規格,包裝要求,產量,
來源
鑭鎢電極是歐洲國家在八十年代推出的企望替代釷鎢產品的改良品種，一經推出，以其優良的焊接性能在國際焊接界倍受關注並非常流行，尤其受到歐洲焊接學院派的追捧，因為這個原因，鑭鎢電極的出口量僅次於釷鎢，而在國內市場認知度並不高。其特點是導電性能最接近2%釷鎢電極，耐用電流高而燒損率最小。
含量
最常見的鑭鎢電極含有百分之二氧化鑭（La203），被稱為氧化鑭。在歐洲和日本，鑭鎢電極在大部分套用中一直是最常用來替代釷鎢電極。有含氧化鑭2%，氧化鑭1.5%和氧化鑭1%等三種。三氧化鑭具有最低的電子逸出功，起弧最容易，尖端溫度最低，這樣有助於阻止晶粒長大，提升使用壽命。通過測試含鑭2%的鑭鎢電極表明：如果無過載電流，壽命比釷鎢更長，在大多數使用中起弧更易。
特點
尤其擅長(a)防止熱衝擊，(b)短周期焊接中重複點火的情況下，焊接良好(c)避免污染。在焊接管道時，焊工對這種鑭鎢電極尤其滿意。因為使用壽命長減少停機時間。而且，在一般情況下，也需要1.5%氧化鑭的鑭鎢電極，低電流下容易起弧而且能穩定低電流下的電弧。鎢電極中的鑭是一種稀土，而且沒有放射性。這種鑭鎢電極主要用於直流焊，在交流焊接時也會有不錯的效果。含氧化鑭1.0%的鑭鎢電極與鈰鎢電極是同時出現在市場上的。
優點
含量為1.5%（與含量2.0%有區別）的鎢鑭電極具有最接近2.0%鎢釷電極所表現出來的導電性能，因此，焊接人員可以輕鬆的更換電極，而不用更換設備的參數。
在1998年有一個很著名的現場試驗，就是將2.0%釷鎢電極，2.0%鈰鎢電極和1.5%鑭鎢電極分別在70安和150安電流，300伏直流電環境下進行焊接任務，結果就是，在這兩種情況下，1.5%鑭鎢電極都表現出了其卓越的焊接性能，同時還體現了它的燒傷率小的特點。鑭鎢電極也適用於交流電焊接任務，而且性能卓越。
製備方法
鑭鎢電極的製造方法，涉及一種主要用於TIG（鎢極惰性氣體保護焊）和PLASMA（等離子）技術領域，進行金屬的焊接、切割、噴塗、熔煉的一種鎢電極的製造方法。
（1）採用醋酸鑭與包括APT、WO3和W粉的固體原料加水製成的料漿混合均勻，製備鑭鎢包覆粉；
（2）鑭鎢包覆粉中鑭鹽的分解過程是在氫氣氣氛中與還原過程同步進行，一次還原溫度控制在600~700℃，時間為2~3小時，二次還原溫度控制在800－970℃，過程中氫氣流量為0.5－2.0m3/h。
基本特性
Model 牌號 | Added Impurity 摻雜質 | Impurity quantity% 摻雜量% | Tungsten% 鎢% | Electric discharged power 電子逸出功 | Color sign色標 |
WL10 | La2O3 | 0.8-1.2 | 餘量 The rest | 2.8-3.2 | 黑Black ■ |
WL15 | La2O3 | 1.3-1.7 | 餘量 The rest | 2.8-3.0 | 金黃Golden Yellow ■ |
WL20 | La2O3 | 1.8-2.2 | 餘量 The rest | 2.6-2.7 | 天藍Sky blue ■ |
常用規格
從下表選擇所需規格
包裝要求
10隻/塑膠盒，長度是150mm或175mm,1000隻每紙箱。
產量
全世界每年鎢電極的總消耗量以達到1600t，市場需求隨著經濟的發展仍在增長。中國鎢電極的年總產量約占全世界鎢電極產量的3/4。中國鎢電極的年產量一直穩步增長，而且從2005年起產量出現大幅增長，在2009年達到1200t。
