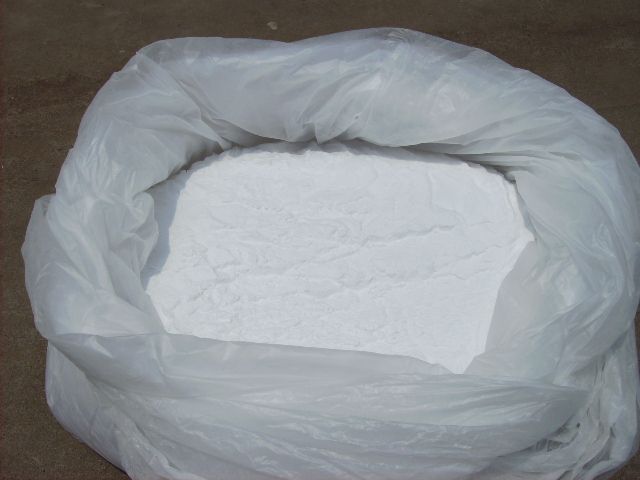

鋰皂石（矽酸鎂鋰）是一種人工合成的三八面體層狀膠體材料，在水體系中具極強的成膠性能，具有優異的觸變性、分散性、懸浮性和增稠性。本品為白色，無毒、無味，無刺激性，具有納米特性。
基本介紹
- 中文名：鋰皂石
- 簡介：一種含鎂、鋰、矽的粘土礦物
- 優點：與英國Laponite產品性能近
- 特點：粒度極細: 顆粒呈不規則片狀
簡介,優點,特點,使用方法,套用範圍,
簡介
鋰皂石是一種含鎂、鋰、矽的粘土礦物，屬蒙脫石、蛭石族中的蛭石亞族，晶體結構為三八面體型。一般為灰白色，質地細膩，硬度小而具滑感。鋰皂石加入水中，能很快膨脹，形成包含大量水網路結構的凝膠，具有較好的觸變性、分散性、懸浮性和增稠性。因此，鋰皂石可做為多種塗料、化妝品、醫藥、增稠劑、分散劑、懸浮劑、煙霧劑、乳膠穩定劑、橡膠膠乳等使用。
優點
︰ LT無機凝膠（鋰皂石）是一種人工合成白色粉狀矽酸鎂鋰膠體材料，與英國Laponite產品性能近。LT無機凝膠（鋰皂石）在水中具有極大的成膠性能，在水分散體系中，矽酸鎂鋰礦物微細顆粒的晶面和晶結合，形成包含大量水分子的觸變性凝膠，其成膠能力表現在較低的固含量下，能形成較高粘度的膠體。
特點
1、粒度極細: 顆粒呈不規則片狀，片寬約50納米，片厚約15納米。
2、膠體性能： 能較好地分散在水中，水化膨脹形成半透明-透明的觸變性凝膠，2.5%無機凝膠水分散體粘度為>800mpa.s。
3、流變性： 具有良好水（冷水和熱水）分散性和控制、調節水分散體系流變性能的能力。
4、PH值：水分散體呈微鹼性（PH9～10），可調節成中性或微酸性。
5、耐酸、鹼性：在LT無機凝膠水分散體系中加入少量酸、鹼、鹽等電解質，不會使膠體粘度降低或凝結，對電解質有較大的容耐性，膠體穩定性能良好。
6、配伍性： 與有機陰離子膠體有較好的相容性和配伍性，能起到協同增稠作用。
7、交換和吸附性能：具有陽離子交換和吸附性能，還能與脂肪胺、季胺鹽等反應達到有機化，還具有吸收香精、色素、顏料或酶製劑，增加香味、減少藥物苦味等功能。
8、懸浮性能：LT無機凝膠特有的包水網路結構具良好懸浮穩定性，能有效地托浮各類粉料，懸浮性能超過其它有機、無機懸浮劑。
9、乳化體穩定性能： 對水包油和油包水乳化體系具有較好的穩定性能，還具有優良的展布性和成膜性。
10、穩定良好的化學性能： 長期存放不變質、不霉變。
使用方法
基於LT無機凝膠的性能及作用，，套用時為達到最好的效果，應將LT無機凝膠乾粉製備成水分散體（預凝膠）使用，水化成膠體之後，再加入其它所需配製的溶劑、緩衝液、電解質、保濕劑、有機膠體等
a . 預凝膠：
在攪拌狀態下，將適量（視需要的粘度而定，一般以固含量2.5%-5%)LT無機凝膠粉末徐徐加入熱水或冷水中攪拌成膠體即可，成膠時間取決於水的溫度及攪拌狀態，攪拌速度對成膠時間有一定的影響，成膠體後的粘度隨放置時間延長而增加。
1、煮沸： 經攪拌在分散狀態下一經煮沸即水化成膠，待冷卻一定時間後，可得到所配粘度;
2、熱水： 經攪拌可加快水化成膠速度，且工業上較易實現，待冷卻，水化完全後即可；
3、常溫下： 經攪拌十五分鐘左右，粉末即分散於水中,但水化速度較慢，存放24小時可達到所配製粘度。
b、攪拌混合器的選用：
高剪下和低剪下攪拌混合器都可用於製備LT無機凝膠水分散膠體，因該產品無毒、無腐蝕性、性質穩定，對攪拌混合器的材質無特殊要求。
c、配製好的水合分散膠體可稀釋使用，但稀釋過程需要攪拌，稀釋後需要一定的重新水合成膠時間。
d、濃度與粘度不是在所有範圍內呈現線性變化。本產品固含量為2.5%時，其粘度大於800厘泊。
套用範圍
LT無機凝膠可廣泛套用於化妝品、洗滌用品、塗料、油漆、日用化工品、鋰電池、印染助劑、潤滑劑、粘合劑、淨化劑等領域，對提高工業產品質量、降低工業生產成本、增加社會經濟效益和節約外匯都有較大作用。
LT無機凝膠的研製成功，為發展中國新型膠體材料工業開發的一個新的品種，填補了中國無機凝膠材料的空白，其使用性能完全能替代進口同類產品。
