鋁鋯碳磚

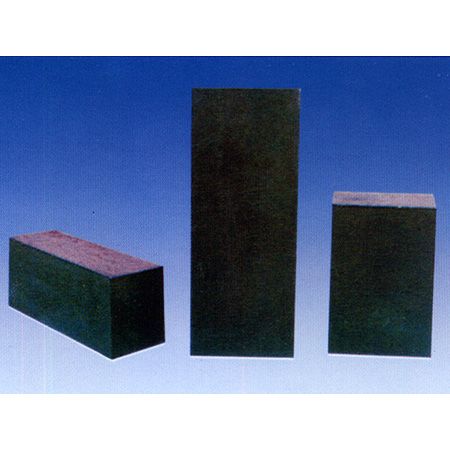

鋁鋯碳磚（alumina-zirconia-carbon brick）是指以燒結氧化鋁、鋯莫來石和炭素材料為原料製造的耐火製品。鋁鋯碳磚的特點是強度高、抗熱震性好、抗渣侵蝕性強、抗氧化能力較好。鋁鋯碳磚一種氧化鋁、氧化鋯系耐火材料，含氧化鋁64%～72%，氧化鋯6%～9%，碳加碳化矽8.5%～15%。

基本介紹

• 中文名：鋁鋯碳磚
• 外文名：alumina zirconia carbon brick
• 成分：氧化鋁、氧化鋯
• 類型：耐火材料
• 學科：冶金工程
• 領域：耐火材料

簡介

鋁鋯碳磚（alumina-zirconia-carbon brick）是指以燒結氧化鋁、鋯莫來石和炭素材料為原料製造的耐火製品。鋁鋯碳磚的特點是強度高、抗熱震性好、抗渣侵蝕性強、抗氧化能力較好。

鋯莫來石

鋯莫來石，為進一步提高莫來石的抗化學侵蝕、耐熱震並降低膨脹係數，在Al₂O₃-SiO₂系中引入ZrO₂能改善莫來石的結構，一般由電熔法製得。鋯莫來石主要用於新型的澆鋼滑板、連鑄包的定徑水口及長水口和玻璃窯爐的關鍵部位等。

製造工藝

用來製造鋁鋯碳磚的燒結氧化鋁中Al₂O₃含量應在99%以上。鋯莫來石是用鋯英石和氧化鋁經熔融或燒結製得的合成原料。炭素材料是用石墨加工而成。為了提高製品抗氧化能力，製造時需加入金屬抗氧化劑。

製造鋁鋯碳磚的工藝流程與鎂碳磚的相近。不同點是鋁鋯碳磚燒成後需進行浸漬瀝青、焙燒和機械加工(如刮碳、研磨、鑽孔等)等工序。

鋁鋯碳磚的主要理化指標

鋁鋯碳磚的主要理化指標：Al₂O₃ 70%~75%，ZrO₂ 7%~10%，C5%~10%，體積密度3.06~3.18g/cm。氣孔率6.0%-9.0%，常溫耐壓強度150~230MPa，高溫擾折強度(1400℃)13~16MPa。熱膨脹率(1500℃)1.0%~1.1%。

用鋁鋯碳原料製造的滑板磚在連鑄盛鋼桶和中間罐上使用效果較好。其使用壽命比鋁碳滑板的使用壽命提高1倍以上。
