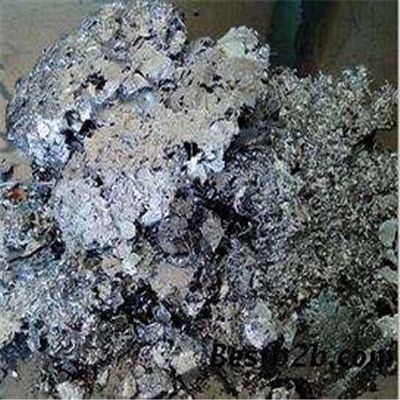

鋁鉻渣

鋁鉻磚(alumina-chrome brick)是指以Al₂O₃為主要成分並含有少量Cr₂O₃的高鋁質耐火製品。以鋁鉻渣為原料的燒結磚也屬鋁鉻磚，亦稱鋁鉻渣磚。鋁鉻磚比高鋁磚耐侵蝕，鋁鉻渣磚還有高溫力學性能好的特點。鋁鉻磚以高鋁礬土為原料，細粉中加入鉻鐵礦或鐵合金廠的副產品——鋁鉻渣。經過合理的粒度級配，在濕碾機中加水和紙漿廢液進行混練，在壓磚機上成型，乾燥後於1400℃以上的溫度下燒成。

基本介紹

• 中文名：鋁鉻渣
• 外文名：alumina-chrome brick
• 學科：冶金工程
• 領域：能源
• 範圍：耐火材料
• 屬性：高鋁質耐火製品

簡介

鋁鉻磚(alumina-chrome brick)是指以Al₂O₃為主要成分並含有少量Cr₂O₃的高鋁質耐火製品。以鋁鉻渣為原料的燒結磚也屬鋁鉻磚，亦稱鋁鉻渣磚。鋁鉻磚比高鋁磚耐侵蝕，鋁鉻渣磚還有高溫力學性能好的特點。

鋁鉻磚的理化性能

鋁鉻磚的理化性能實例見表1。

表1

製造工藝

鋁鉻磚以高鋁礬土為原料，細粉中加入鉻鐵礦或鐵合金廠的副產品——鋁鉻渣。經過合理的粒度級配，在濕碾機中加水和紙漿廢液進行混練，在壓磚機上成型，乾燥後於1400℃以上的溫度下燒成。鋁鉻渣磚以鋁鉻渣為原料，破碎至3mm以下，以同樣原料製備細粉並進行粒度級配。在濕碾機內加入工業磷酸或紙漿廢液為結合劑進行混練，用壓磚機製成磚坯，乾燥後在1500-1600℃的溫度下燒成。

用途

鋁鉻磚可作煉鋼用盛鋼桶襯磚，比不含Cr₂O₃的高鋁磚使用壽命長。主要是沿礬土熟料顆粒邊界生成剛玉——Cr₂O₃固溶體覆蓋層，保護顆粒不受熔渣廈蝕。由於加入Cr₂O₃，製品的熱導率降低，因而減輕了盛鋼桶掛渣現象。日本曾在電爐爐頂使用鋁鉻磚，壽命亦比高鋁磚長。鋁鉻渣磚用於銅鎳冶煉爐的風口區，比鎂鉻磚更耐侵蝕。由於具有高溫強度，在窯爐的高溫部位也可使用，如隧道窯的牆和燒嘴。鋁鉻渣磚的缺點是抗熱展性差，在溫度波動的部位使用，常有剝落和開裂現象，如能克服這一缺點，用途將會擴大。
