基本介紹
- 中文名：線上檢重秤
- 外文名：checkweigher
- 別名：重量檢測機、重量分選機
- 特點：實現高速、高精度重量檢測
- 優點：控制成本、消除浪費、增加了利潤
質量控制,簡介目錄,一般性檢查,功能檢查,安裝事項,安裝環境,安裝步驟,產品配方設定,設備清潔,
質量控制
*確保生產商提供完全符合國家法規，包含標準重量或附屬檔案的產品，並確保其充分利用原材料。
*確保消費者獲得經過驗證，包含標籤標示重量或附屬檔案的高質量產品。使生產商與消費者之間建立起良好的信任關係，確保在整個生產過程中符合且遵循嚴格的質量標準。
簡介目錄
第一章用戶指南···················································1
一般性檢查····················································4
功能檢查······················································4
第二章安裝事項···················································6
注意事項······················································6
安裝條件······················································6
安裝步驟······················································6
第三章儀器設定···················································7
標定··························································7
產品配方設定··················································8
第四章維護保養··················································14
日常維護·····················································14
設備清潔·····················································14
安裝調整·····················································14
故障處理·····················································15
第一章 用戶指南

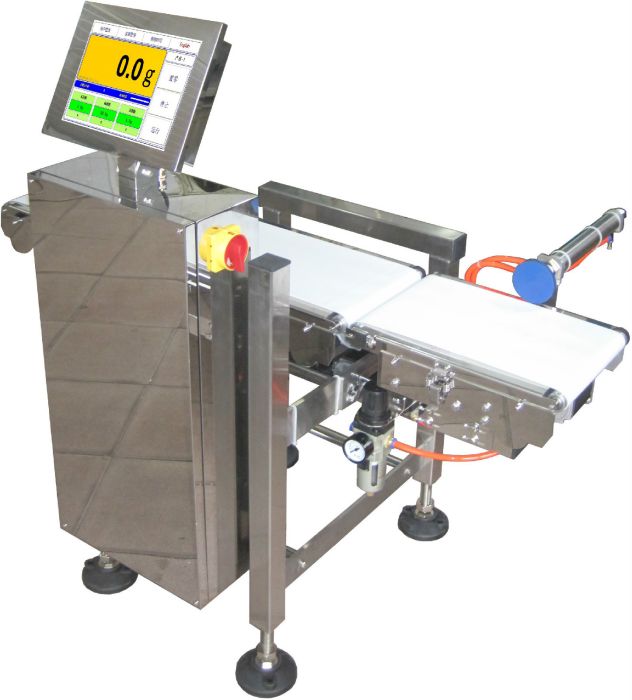

世紀慧芯®的HXCW系列線上檢重秤是高性價比的重量檢測設備，在高速度的條件下滿足高精度測重需求。向用戶提供方便且易操作的控制臺和易維護的機械結構，熟悉了本章的內容，可以使用本設備進行基本操作。
本章闡述如何執行以下內容：
一般性檢查
功能檢查
當您拿到HXCW系列線上檢重秤時，首先需要了解其結構構造和操作面板。本章對於HXCW系列線上檢重秤的構造和操作面板及功能做簡單的描述和介紹，使您能在最短的時間內熟悉HXCW系列線上檢重秤的使用。
HXCW向用戶提供簡單而功能明晰的控制臺，以進行基本的操作。系列線上檢重秤的操作過程由電源開關、電機開關和工業觸控螢幕完成。通過電源開關控制設備的電源；電機開關控制傳送帶的。其它功能由工業觸控螢幕控制，通過它，您可以進入不同的功能選單或直接獲得特定的功能套用。
一般性檢查
當您擁有一台新的HXCW系列線上檢重秤時，建議您按以下步驟對設備進行檢查。
1.檢查是否存在因運輸造成的損壞
如果發現包裝木箱嚴重破損，應聯繫廠家立即更換設備。
2.檢查整機
如果發現設備外面破損，設備工作不正常，或未能通過性能測試，請和世紀慧芯公司售後服務部門聯繫。
如果因運輸造成設備的損壞，請注意保留包裝，通知運輸部門和世紀慧芯公司售後服務部，售後服務部會安排維修或更換。
功能檢查
做一次快速功能檢查，以核實本設備運行是否正常。請按如下步驟進行：
1.接通設備電源和氣源
您可將本機接通電源，電源的供電電壓為交流220V±10%，頻率為50HZ。接通電源後打開電源開關，電箱裡面的蜂鳴器會連續響。接通5-7千克/平方厘米的衡壓氣源（注意高壓閥氣源方向）。
2.將秤台手動清零，將砝碼放在秤台上，查看顯示屏的重量值與砝碼是否相符，拿開砝碼是否歸零。
3.進入選單裡面的故障檢測
第1個感測器：提示第1個稱重感測器是否損壞，如何判定與設備型號相關，一般情況下，當電機停止轉動：①變化值小於10為正常，大於10為不正常。②物體放在稱台上顯示數字
有增大為正常，否則為不正常。 第2個感測器：同上。 進稱台電眼：有物體擋住電眼則顯示有物體，否則顯示沒有物體。 出稱台電眼：有物體擋住電眼則顯示有物體，否則顯示沒有物體。 電機開關檢測：點擊可將電機停止。 電機使能/禁止：點擊可將電機啟動。 電機制動/啟動：保留。
輸出：點擊相應輸出連線埠輸出0.5秒有效電平。 輸入：提示相對應輸入連線埠是否有效。
返回：電機返回上一級頁面。
1-4故障檢測
安裝事項
雖然HXCW系列線上檢重秤人性化的結構設計使設備的安裝變得非常簡單，但是建議您按以下步驟進行安裝。
本章闡述以下內容：
注意事項
安裝環境
安裝步驟
功能檢查
注意事項：
1.為了在運輸過程中不損壞感測器，出廠時採用4根圓柱型的小鐵管把稱重託盤和重量感測器分開。安裝稱重託盤時要輕拿輕放，別損壞重量感測器。電源應和產生噪聲的其它設備的供電系統嚴格分開(如變頻器、頻繁啟
停的動力設備等)；
2.本設備與其它設備(前,後段傳送帶等)連線時,應嚴格按CE\UL電氣規範
布線、配電。並且本設備需單獨接地；
安裝環境
1.電源電壓浮動不超過±10%；
2.無高功率高頻率開關的場所； 3.無揮發性的易燃物、腐蝕性氣體的場所； 4.無地面振動的場所； 5.附近無高溫發熱器的場所。
安裝步驟
1.拆開包裝木箱，鬆開固定螺絲和其它裝置。
2.安裝稱重託盤（輕拿輕放，小心損壞重量感測器）：
1)先擰松兩邊固定導向條的螺絲，取出導向條；
2)擰松稱重託盤兩邊的的4個手擰螺絲，把皮帶托盤取下來（取的時候注意同步帶。）
3)取出為了保護感測器而把稱重託盤固定在小鋼管上的4個螺絲，把稱重託盤取下來。
4)取出重量感測器上的螺絲（4個或者2個）、螺絲彈墊和1塊大的不鏽鋼墊片。
5)把大的不鏽鋼墊片與重量感測器上面的孔對好，然後把稱重託盤放在不鏽鋼墊片上面，對好孔，用從重量感測器上面取下的螺絲固定稱重託盤。
6)把皮帶托盤裝到稱重託盤上面，擰緊手擰螺絲。
7)把導向條上好，擰緊螺絲。
3.電源連線：
1)連線AC220V±10% 50HZ的電源。
2)為避免觸電及確保本設備的穩定運轉，請務必將電源插頭接地（接地線採用直徑1.6mm的軟銅線，或採用具有等同強度、不易腐蝕的金屬線，接地阻抗必須小於100歐。
3)為了避免危險，請在向本設備提供的電源上安裝斷路器。若在潮濕環境中使用，則要安裝漏電斷路器；
4.連線壓力≥5kg/cm2的氣源，注意調壓閥上的氣源方向。
第三章 儀器設定
為止，您已經初步熟悉檢重秤的基本原理，本章主要闡述以下題目：
標定
產品配方設定
標定：（當靜態稱重出現偏差時，需要校正。）
在選單中打開標定
1.停止電機，清空稱台，等待顯示穩定後按“清空稱台，重量清零”按鈕。 2.把標準砝碼置入稱台中央、待顯示穩定後，按“放好砝碼，輸入砝碼值”按鈕，輸
入砝碼的值。 3.完成校正，如果不想保存，則點擊“退出”。
3－1標定
產品配方設定
本節主要講解如何設定產品配方參數。請嚴格按要求操作。
1.編輯當前產品配方：默認開機時已存在一個產品配方。
在首頁裡面點擊快速設定（或者在主選單裡面打開）進入配方參數修改頁面：
1)基本信息設定：
根據需要設定產品索引號（產品配方號）和產品名稱。
根據需要設定分選次數。
輸入產品長度。
2)重量參數設定：點擊重量參數進入重量參數設定頁面；
標準重量值：產品在靜態稱重狀態下的重量；
上允許偏差：產品允許超重的重量值；
下允許偏差：產品允許超輕的重量值；
上偏差極限：設定為比標準值少1克；
下偏差極限：設定為比標準值少1克；
設定完之後點擊確定鍵返回。
3)剔除連線埠設定：點開剔除連線埠設定：
默認為第1個連線埠，根據需要設定超重、超輕和異常（多個連在一起）
4)剔除時間設定，默認為第1個連線埠：
延遲時間：表示產品測試完之後多長時間剔除機構開始回響；
持續時間：表示剔除機構持續回響的時間。
5)動態學習：
點擊重量清零；
然後輸入實際重量；
打開電機開關，讓皮帶轉動起來；
點擊開始學習；
拿一個被測的產品手動模擬重複測試6次；
點擊保存退出。
2.添加產品配方：
1)在首頁裡面打開選單；
2)在選單裡面打開編輯產品；
3)在編輯產品裡面打開添加產品；
4)選擇默認參數或者複製產品（複製已有的產品配方）；
5)設定產品配方參數。操作與編輯當前產品配方相同。
3.切換產品：
1)在首頁點擊產品號打開數字鍵盤。或者在選單裡面打開切換產品；
2)輸入要切換的產品號，按Enter鍵確定；
3)查看參數之後點擊切換鍵確認切換。
4.刪除配方：
1)在選單裡面打開編輯產品
2)在編輯產品裡面打開刪除產品
3)根據需要選擇刪除一個產品還是刪除全部產品。刪除一個產品輸入要刪除的產品號即可。
第四章 維護保養
設備在日常生產中要注意保養，這樣才能使設備的價值最大化。本章分以下四點來講解如何對設備進行維護和保養：
日常維護
設備清潔
安裝調整
故障處理
日常維護
1.作業前的基本檢查：
1)確認所有傳送帶之間是否接觸在一起；
2)確認標準值、上限、下限值的設定是否正確；
3)用一件實測產品手動重複測試10次以上，確認其精度是否穩定；
4)用一件不合作產品檢測剔除裝置是否正常；
2.日常注意事項：
1)輸送帶是否有開裂；
2)輸送帶有無轉偏，如有轉偏應調節兩邊的調節裝置，直到皮帶無轉偏為止。傳送帶在運行狀態中是否有異音；
3)不要用力壓稱重段，防止感測器壓壞。
4)
設備清潔
在清潔設備之前切記斷開電源。
可拆卸輸送帶可消毒濟或約60℃的溫水清洗。可用將傳送帶放在沸水中浸泡5分鐘。或用次氯酸水溶液(200ppm)浸泡(3分鐘以內)後，再用水洗淨. 不管上述哪一種方法，請必須將洗淨後的輸送帶充分瀝乾，再安裝到傳送帶上。在防止霉變現象。
安裝調整
1.傳送帶的安裝：
1)旋轉調節螺母，將從動軸與主動軸的距離調到最小；
2)檢查皮帶的運行方向，按規定方向將皮帶套入托盤。
3)調節托盤兩邊的調節螺母，使皮帶的張緊度適度。並使皮帶置於托盤的中心位置。
2.傳送帶的調整
1)將皮帶張緊度調整到適度，放到機子上運行，觀察皮運行情況；
2)如果皮帶在托盤中間，屬正常狀態，不用做任何調節；
3)若果皮帶往左偏，可進行如下調整：
可“調緊”左邊皮帶，需漸進式調整。邊調整邊觀察，直到皮帶回到中心位置為準。若發現調節螺母已很緊，請勿強行調整。
可“調松”右邊的皮帶，需漸進式調整。邊調整邊觀察，直到皮帶回到中心位置為準。
若偏得比較大時，慢慢調節又難以回來，可先迅速調松右邊的皮帶。
如果皮帶已經與側面擋板有磨擦應立刻停機檢查。
故障處理
1.基本故障排除：
1)是否按照說明書進行正確的設定。
2)外掛程式是否有接觸不良。
3)有無電線、配線類的斷線或脫線。
4)螺絲、零部件類是否有脫落或鬆動。
5)設備的零部件有無破損、燒損、異常發熱、變色、變形以及磨損。
6)有無會導致障礙的鐵鏽或污垢。
2.為了檢查而拆卸的接外掛程式、零部件類，在檢查完畢後，請重新正確復位。
3.急劇的環境變化、雷電或異常電壓等導致的電源異常、機器的墜落、衝擊以及不是通常使用中所導致的直接事故原因時，有必要進行綜合性檢查。
