輪椅秤是專門為醫療行業量身定做的產品，輸入信號是1.0～2.0 mV/V。
基本介紹
- 中文名：輪椅秤
- 型號：CI-2001ASH稱重顯示器
- 等級：：III級 分度數n=3000
- 輸入信號：1.0～2.0 mV/V
簡介,技術參數,操作,設定,注意事項,
簡介

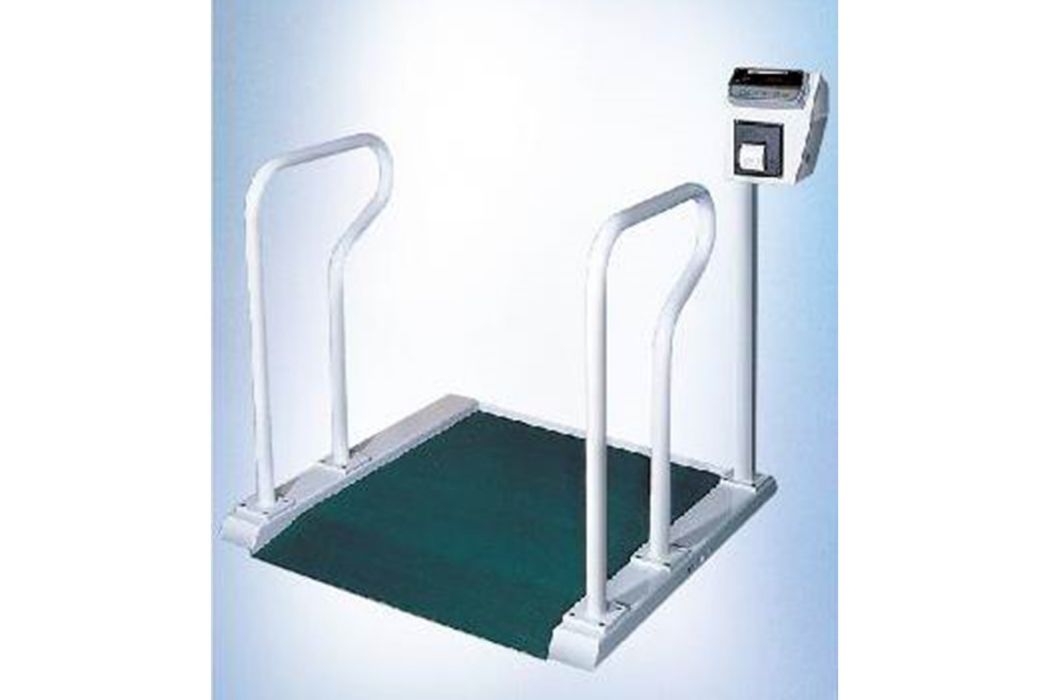

輪椅秤是專門為醫療行業量身定做的產品，採用現代簡潔外觀設計，提升醫院單才提刪地位的檔次，明亮的LED顯
示使顯示直觀清晰明亮，具有列印功能，帶上下斜坡，方便輪椅上下，使你稱量更方便。
技術參數
1、型號：CI-2001ASH稱重顯示器
2、等級：III級 分度數n=3000
4、A/D轉換速度: 40次/秒
5、供橋電壓： 5V DC 可驅動4個350W的或8個700W的感測器榆紙虹慨
6、A/D分辨碼：30萬
7、電壓：220V 50HZ
8、內裝：6V/10Ah免維護電池，充電後可連續工作24個小時
9、工作溫度：-10℃～40℃
10、工作濕度：<85%RH
操作
§1. 電源開關 按【①】鍵，接通電源。按住【①】鍵2秒，切斷電源。
§2. 置 零 按住【→0←】鍵2秒，顯示值置零，同時[→0←]指示燈點亮。
§3. 去 皮
§3.1 實物去皮 在◇指示燈熄滅狀態，稱量大於零且穩定，按【→0←】鍵，顯示值企刪置零，
同時◇指示燈點亮。
§3.2 清除皮重 在◇指示燈點亮狀態，按【→0←】鍵，清除皮重，同時◇指示燈熄滅。
§3.3 數字去皮 在允許數字去皮狀態，按【→】鍵，進入皮重設定，用 【→】【↑】鍵
輸入皮重值，按【拳再凶→0←】鍵，將輸入值作為皮重存入，同時 ◇ 指示燈點亮。
§4. 累加操作 在手動累加狀態，稱量大於零且穩定，按∴ 鍵，將顯示值進行累加，同時顯
示累計次數。[n 12]。
註：一次稱量只能累加一次，下一次累加必須使顯示值小於20d後才允許。
§5. 高解析度顯示 在稱量顯示狀態，按【↑】鍵，進入高解析度顯示（提高10倍），同時末
位察希捆小數點點亮。再按【↑】鍵，返回正常稱量顯示。
§6. 累計值顯示與清除
按【﹡】鍵，顯示累計次數[n 12]，2秒後顯示累計重量[ 1236.5]若累計
重量大於6位，先顯示累計重量高4位[H 123]，2秒後顯示累計重量低4
位[L 506.5]，(累計重量為123506.5)在上述顯示過程中，按【→0←】鍵，
清除累計值。
按【﹡】鍵，顯示自動累加狀態，[Aut 0]。
末位=0，表示手動累加
末位=1，表示載入穩定後自擔詢鍵動累加
末位=2，表示載入穩定後自動保存顯示值，
在卸載到小於20d後，將最後穩定值累加
用【↑】設定，按【﹡】鍵，返回正常稱量顯示。
說明：在自動累加狀態，[AUT] 指示燈點亮。
§7. 數字輸入 【→】鍵用於移動置數位，置數位閃爍顯示。【↑】鍵用於增加置數位的值。
§8. 電池電量 開機與關機時，顯示[Pbt 85]，表示電池電量為85%。
§9. 充電提示 當電池電量<15%時，顯示器閃爍，以提示及時充電。
§10. 過放電保護 當電池電量為零時，儀表自動關機，以防止電池過放電。
§11. 省電模式 若設定有自動關機功能,3分鐘以上無稱重操作，顯示[－ ]，以減少電
池消耗。
§12. 自動關機 若設定有自動關機功能,15分鐘以上無稱重操作，自動關機。
§13. 工作時間 內裝10.0AH免維護電池，充足電池，可連續工作24個小時。
設定
標定及稱量設定操作
只有在標定允許插座在“EN”一側，版本中位顯示 [UE-0.06] 操作才有效
在關機狀態，按住【→0←】鍵不要放開，按【①】鍵，接通電源，版本末位顯示“-”，表示允許標定。
步 驟 | 操 作 | 顯 示 | 注 解 |
1 | 按【﹡】 | [CAL SP] | 稱量標定，若要進入稱量標定，請按【→】，否則按【﹡】 |
2 | 按【﹡】 | [-Set-] | 稱量參數設定，若要進入參數設定，請按【→】，否則按【﹡】 |
3 | 按【﹡】 | [-A-d-] | A/D值顯示，若要進入A/D值顯示，請按【→】，否則按【﹡】 |
4 | 按【﹡】 | [15.0] | 返回稱重狀態 |
§1 . 稱量設定
步驟 | 操 作 | 顯 示 | 注 解 |
按【﹡】 | [CAL SP] | 稱量標定 | |
按【﹡】 | [ -Set- ] | 稱量參數設定，若要進入，請按【→】 | |
按【→】 | 進入稱量參數設定 | ||
[d 0.1] | 分度值 | ||
1 | 按【↑】 | 0.0001——50 | 選擇分度值其中的一個 |
2 | 按【﹡】 | [ 300.0] | 最大的稱重量 |
3 | 按【→】【↑】 | 輸入新的最大稱重量 | |
4 | 按【﹡】 | [g X] | 零位跟蹤範圍 |
5 | 按【↑】 | 輸入新的值(範圍=0.3 d*X) | |
6 | 按【﹡】 | [ 3.0] | 最小稱重量 |
7 | 按【→】【↑】 | 輸入新的最小稱量值 | |
8 | 按【﹡】 | [F e d c b a] | 各功能設定 |
e=0，無自動關機功能 | |||
e=1，有自動關機功能，3分鐘以上無稱重操作， [— ] 省電模式，15分鐘後自動關機 | |||
d=0，無單位切換功能 | |||
d=1，允許單位切換功能 | |||
c=1，允許數字去皮 | |||
b=0，無累祝雄良計功能 | |||
b=1，允許累計功能 | |||
a=0，無高分辨顯示功能 | |||
a=1，允許高分辨顯示功能 | |||
9 | 按【→】【↑】 | 各功能設定 | |
10 | 按【﹡】 | [FLt X] | 濾波參數設定 |
X=0，為靜態稱重方式，廣泛用於一般稱重 | |||
X=1，為吊秤稱重方式，套用於吊秤及其他懸掛物稱重 | |||
X=2，為動物稱重方式，套用於稱重物處於非靜止狀態 | |||
說明：在動物稱重方式：當重量大於最小稱量且穩定，顯示鎖定；當重量小於最小稱量時，解除顯示鎖定。 | |||
11 | 按【↑】 | 選擇濾波參數 | |
12 | 按【﹡】 | [Adr XX] | XX表示通訊地址 |
13 | 按【→】【↑】 | 設定通訊地址 | |
X=0，連續傳送方式，6次/秒 | |||
X=1~98，應答方式 | |||
X=99，可接串列接口的印表機 | |||
14 | 按【﹡】 | [b 9600] | 通訊波特率 |
15 | 按【↑】 | 選擇通訊波特率1200，2400，4800，9600 | |
16 | 按【﹡】 | [ -A-d- ] | A/D值顯示，若要進入A/D值顯示，請按【→】，否則 |
17 | 按【﹡】 | 返回稱重狀態 |
§2 . 標定
只有在標定允許插座在“EN”一側，版本中位顯示[UE-0.06]操作才有效
步驟 | 操 作 | 顯 示 | 注 解 |
按【﹡】 | [CAL SP] | 稱量標定，若要進入，請按【→】 | |
1 | 進入稱量標定 | [CAL OO] | 進入零位校正 |
2 | 按【﹡】 按【﹡】2秒 | [-------] | 正在零位校正 切換標定單位，[kg] 燈熄滅，[ l b ] 燈點亮 |
3 | 數秒後 | [ 300.0] | 零位校正結束，最大的稱重量 |
4 | 按【→】【↑】 | [ 150.0] | 載入砝碼，輸入載入重量值 |
5 | 按【﹡】 | [-------] | 正在量程校正 |
6 | 數秒後 | [ 150.0] | 標定結束，顯示載入重量值，進入稱重狀態 |
註：1 （補償標定）
若零位不變，只對量程校正，在顯示[CAL OO]時，按【→0←】跳過零位校正，即進入量程校正。
註：2 （零位標定）
若只對零位校正，那么在零位校正結束，顯示最大稱量值[ 300.0]時，用【→】【↑】鍵，輸入零
[ 0.0]，按【﹡】結束標定，返回正常稱量顯示。
§3 . 標定結束 標定結束後，關機。將標定允許插座在“DS”一側，然後開機使用。
§4 . A/D值顯示 A/D值顯示用於檢查儀表或感測器是否工作正常。
一般空載A/D值在40000左右。
§5 . 感測器連線(D-SUB-9孔)
1-2 腳 +E （感測器正激勵） 供橋電壓5VDC電流70 mA
3 腳 GND （感測器禁止地） 感測器靈敏度1.0-2.0 mV/V
4-5 腳 -E （感測器負激勵） A/D轉換速度40次/秒
7 腳 +S （感測器正輸出） A/D解析度 100000
8 腳 -S （感測器負輸出） 電源AC 220W/50Hz
§6 . 通訊連線(D-SUB-9針)
2腳 RXD （RS-232輸入）
3腳 TXD （RS-232輸出）
5腳 GND
§7. 通訊數據格式
通信地址 X = 0 ; 連續傳送方式，格式為
STX X1 X2 X3 X4 X5 X6 SA CR
X1 X2 X3 X4 X5 X6 為顯示數據 SA = 0100ABCD 為狀態信息
A = 1 ； 稱量溢出 B = 1 ； 去皮 C = 1 ； 稱量穩定 D = 1 ； 零位
通信地址 X ≠ 0 ; 應答方式
讀重量命令 : STX R D S n BCC CR
n = 通信地址（81H – E2H） BCC 是校驗位
返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR
去皮、清皮命令: STX T A R n BCC CR
n = 通信地址（81H – E2H） BCC 是校驗位
返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR
BCC為校驗碼，STX以後到BCC前的數據和，取其低8位數據，但當其值等於02 或 0D 時，自動加1（16進制數），以避免與控制字元（ STX=02 ； CR=0D ）重複。
注意事項
第四章 出錯提示及故障診斷
1．〖 Err E〗： 表示儀表存儲器故障。
2.〖 Err 1〗： 表示A/D值低於正常範圍，可能儀表，或感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示消除，表示感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示不消除，表示儀表有故障。
3.〖 Err 2〗： 表示A/D值高於正常範圍，可能儀表，或感測器有故障。
將感測器插斗拔掉，儀表錯誤顯示消除，表示感測器有故障。
將感測器插斗拔掉，儀表錯誤顯示不消除，表示儀表有故障。
4．〖 Err 3〗： 表示開機零位不正常。
5.〖 Err 4〗： 表示零位校正時,A/D太小。
6.〖 Err 5〗： 表示量程校正失敗。
7.〖 Err 6〗： 表示標定時, 稱重量不能穩定。
8.〖 OUEr〗： 表示稱重量大於最大稱量。
將感測器與儀表斷開，儀表錯誤顯示消除，表示感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示不消除，表示儀表有故障。
進入A/D值顯示，進一步檢查儀表工作是否正常
若A/D工作正常，可能最大稱量設定不正確。可重新設定。
或對秤重新標定可恢復正常工作。
9．稱重量不穩定：可能儀表，或感測器有故障。
將感測器與儀表斷開，稱重量穩定，表示感測器有故障。
將感測器與儀表斷開，稱重量不穩定，表示儀表有故障。
10. 開不了機： 可能儀表內電池沒電，或感測器短路，或儀表有故障。
將感測器與儀表斷開，能開機，表示感測器短路。
外接電源，AC指示燈不亮。表示儀表有故障。
外接電源，AC指示燈點亮。但開不了機，表示儀表有故障。
