軸外球差

嚴格來說，軸外球差已經和球差有些不同，不再是軸對稱的。但是，在當只考慮子午光束或弧矢光束時，二者的影響都與初級球差相同。

基本介紹

• 中文名：軸外球差
• 外文名：oblique spherical aberration
• 定義：軸外的球差
• 套用學科：光學術語
• 涉及：光學
• 範疇：理工科

公式介紹

嚴格來說，軸外球差，已經和球差有些不同，不再是軸對稱的。但是，在當只考慮子午光束或弧矢光束時，二者的影響都與初級球差相同。當時的和時的為：

（初級）：

（二級）：

基本原理

從子午和弧矢光束算出軸外光束的球差影響的，時，可以認為初級球差隨象高而變化，在二級的，變化量與象高平方成正比，這就是我們稱，為軸外球差的原因。實際上，情況是比較複雜的，其主要原因是非軸對稱，它對子午光束的影響比弧矢光束大五倍，這是子午光束變化急劇的原因之一。

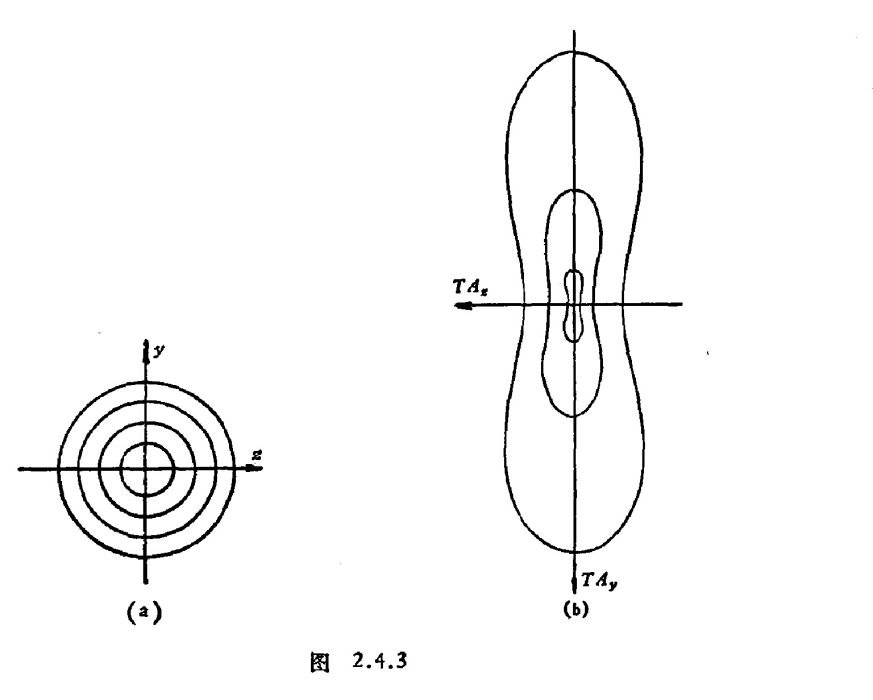

由此可知，光束在光欄上相交為等間隔同心圓時，在高斯面上的圖案如圖1。

圖1 高斯面上的圖案

球差形成的圖案就是同心圓，但球差和軸外球差組合成的圖案就更複雜。
