對光學系統現場內各個帶求得子午和弧矢象差特性曲線後，可以看到各種象差在整個視場和整個孔徑內的存在狀況，同時可看出主要是哪些象差使象點發生彌散，便可著重校正該種象差。
基本介紹
- 中文名：象差曲線
- 外文名：aberration curve
- 套用學科：光學術語
- 範疇：理工科
- 涉及：光學系統
- 分類：子午、弧矢象差曲線
概述,基本原理,
概述
對光學系統現場內各個帶求得子午和弧矢象差特性曲線後，可以看到各種象差在整個視場和整個孔徑內的存在狀況，同時可看出主要是哪些象差使象點發生彌散，便可著重校正該種象差。此外，還可作如下分析：所獲得的象差曲線選取哪一段較好，通過適當調整光闌位置可選取較好的一段曲線；所繪製曲線的數據都是在高斯象平面上量度的，但成象質量好的平面不一定是高斯象平面，如何通過離焦後找到最佳平面並了解該面上的成象狀況。
基本原理
大孔徑大視場光學系統在計算球差、彗差、象散、場曲和畸變等單色象差的同時，為了使整個孔徑和整個視場內的象差得到合理校正，計算並畫出“象差的特性曲線”是非常有用和必要的。

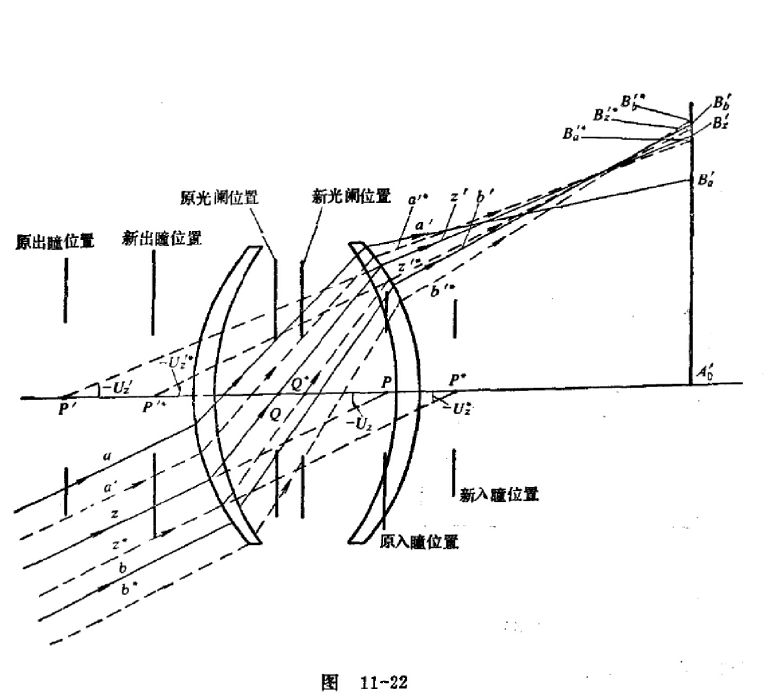

圖1所示是由軸外物點發出的子午光束通過光學系統的情況。如果光學系統對軸外點B的成像是完善的，那么所有光線與高斯面應相交於同一點，即各條光線與高斯面的交點高度應相同。反之，其高度差定是由象差引起的，並可用來表征光學系統的象差。
圖1
圖1
