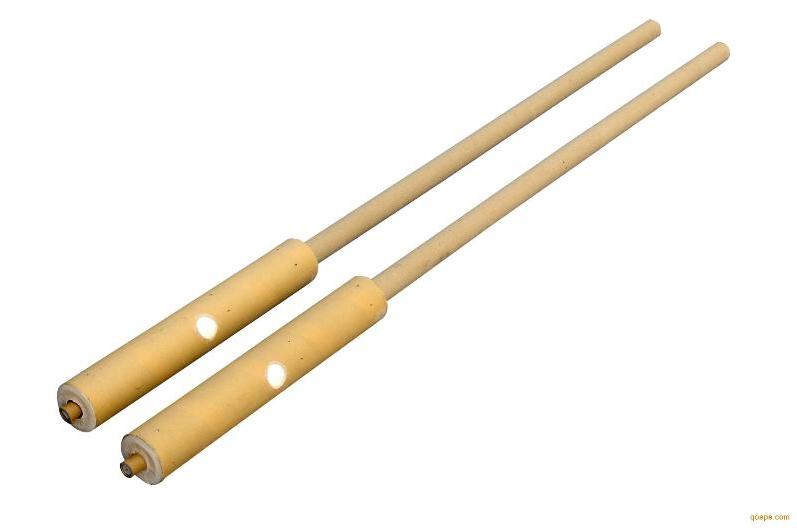

複合射孔槍

射孔槍

石油現場用於完井或者固井中的一種工具。

射孔槍是用於油氣井射孔的器材及其配套件的組合體。目前套用較廣泛的為聚能射孔槍，用炸花的聚能現象產生聚能射流，射開地層。

射孔槍的型號以射孔槍的外徑表示，射孔槍的選擇需要和生產套管和壁厚配套，否則易出現卡槍事故。

一次下井能同時完成射孔與高能氣體壓裂兩項作業的射孔槍。又稱複合射孔器。用於複合射孔作業。

基本結構與常規有槍身聚能射孔槍基本相似，不同之處在於射孔槍身上設計有泄壓孔，射孔槍內增添了火藥推進劑。關鍵技術是火藥的選擇、藥量控制、填充方法和槍體安全可靠性設計。

按射孔彈和火藥推進劑的不同組合方式主要分以下5種：

（1）一體式複合射孔槍，將射孔彈和火藥推進劑裝在同一支射孔槍內。優點是施工簡便、安全；缺點是推進劑藥量小，對地層作用時間短。

（2）單向式複合射孔槍，在射孔槍的底部連線裝有火藥推進劑的高能氣體發生器。優點是推進劑藥量可以根據儲層特性和套管的具體情況進行選擇調整；缺點是在電纜輸送射孔時容易損壞電纜。

（3）對稱式複合射孔槍，在射孔槍的上下兩端連線裝有推進劑的高能氣體發生器。

（4）外套式複合射孔槍，將火藥推進劑製成筒狀，套在射孔槍（彈架）的外壁上，通過射流和衝擊波引燃火藥推進劑。

（5）二次增效式複合射孔槍，通過合理的結構設計和藥量設計，將一體式和其他方式有機結合在一起。

1、射孔層位要準確；

2、單層發射率在90%以上，不震裂套管及封隔的水泥環；

3、合理選擇射孔器；

4、要根據油氣層的具體情況，選擇最合適的射孔工藝。
