複合射孔

複合射孔是指射孔與高能氣體壓裂一次完成的作業。

基本介紹

• 中文名：複合射孔
• 外文名：compound perforation
• 學科：射孔
• 全拼：fuhe shekong

射孔

試油前的一道工序。將射孔槍下至預定深度，靠射孔彈射開目的層位的套管及水泥環，構成地層至井筒的連通孔道，以便於採油、採氣等作業。

要根據油層和流體的特性、地層傷害狀況、套管程式和油田生產條件，選擇恰當的射孔工藝，其工藝可分為正壓和負壓工藝，用高密度射孔液使液柱壓力高於地層壓力的射孔為正壓射孔；將井筒液面降低到一定深度，形成低於地層壓力建立適當負壓的射孔為負壓射孔。按傳輸方式又分為電纜輸送和油管輸送射孔，從技術工藝趨勢來看，油管輸送射孔將會越來越廣泛使用。

射孔工程技術要求

1、射孔層位要準確；

2、單層發射率在90%以上，不震裂套管及封隔的水泥環；

3、合理選擇射孔器；

4、要根據油氣層的具體情況，選擇最合適的射孔工藝。

複合射孔

複合射孔是射孔與高能氣體壓裂一次完成的作業。又稱增效射孔。

工作原理

在射開孔眼瞬間，火藥燃燒產生高能氣體，氣體進入射孔孔道做功，形成多條短裂縫，從而改善地層導流能力，達到增產增注的目的。

適用範圍

適用於油水井解堵，新井油氣層改造，水力壓裂井預處理，以及低壓低滲、高壓低滲和砂岩硬地層。

特點

複合射孔作業的特點是在射孔槍上增添了火藥（見複合射孔槍）。既可採用電纜輸送也可採用油管輸送。

優缺點

複合射孔優點是：在孔眼附近形成多條微裂縫，同時減少了射孔壓實帶的影響，增大滲流面積，降低油流阻力，提高油井產量。缺點是：由於複合射孔時會產生高壓，施工中必須考慮井下管柱、井口和設備的承壓能力。

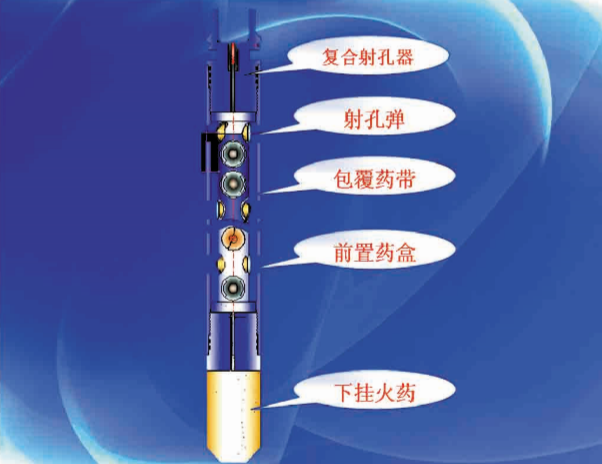

複合射孔槍

一次下井能同時完成射孔與高能氣體壓裂兩項作業的射孔槍。又稱複合射孔器。用於複合射孔作業。

基本構造

基本結構與常規有槍身聚能射孔槍基本相似，不同之處在於射孔槍身上設計有泄壓孔，射孔槍內增添了火藥推進劑。關鍵技術是火藥的選擇、藥量控制、填充方法和槍體安全可靠性設計。[1]

分類

按射孔彈和火藥推進劑的不同組合方式主要分以下5種：

（1）一體式複合射孔槍，將射孔彈和火藥推進劑裝在同一支射孔槍內。優點是施工簡便、安全；缺點是推進劑藥量小，對地層作用時間短。

（2）單向式複合射孔槍，在射孔槍的底部連線裝有火藥推進劑的高能氣體發生器。優點是推進劑藥量可以根據儲層特性和套管的具體情況進行選擇調整；缺點是在電纜輸送射孔時容易損壞電纜。

（3）對稱式複合射孔槍，在射孔槍的上下兩端連線裝有推進劑的高能氣體發生器。

（4）外套式複合射孔槍，將火藥推進劑製成筒狀，套在射孔槍（彈架）的外壁上，通過射流和衝擊波引燃火藥推進劑。

（5）二次增效式複合射孔槍，通過合理的結構設計和藥量設計，將一體式和其他方式有機結合在一起。
