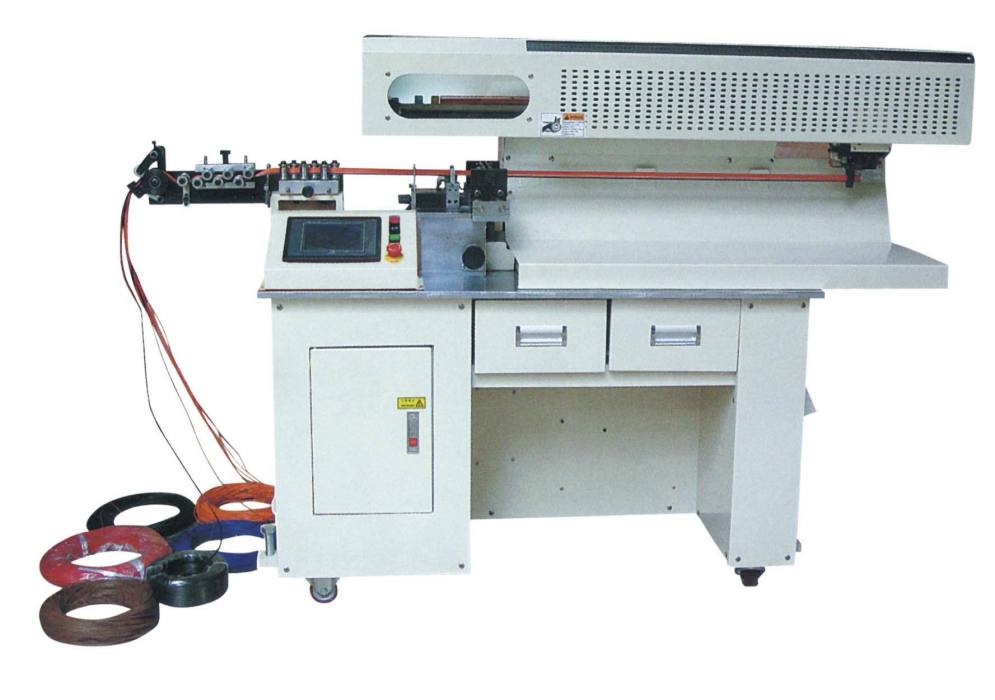

裁線機

裁線機

裁線機,是一種電子產品。裁線機可儲存100組數據,6種裁線剝皮模式,隨調隨用,裁線機新能源,電力成套,電錶箱專用。

自動裁線機採用一台PLC控制兩台步進電動機,一台用以帶動兩個輸送輪旋轉進行線的輸送,一台用以帶動線槽旋轉,使線槽中的成品可以傾倒於下方成品槽中。裁剪方面由氣泵提供動力,PLC控制電磁閥向氣缸供給動力,使其下壓裁斷。

基本介紹

  • 中文名:裁線機
  • 功能:加工的50MM之內的短線
  • 特點:分別設送線,進刀,退刀
  • 優點:排除了以往隔離線不能全剝及
產品介紹,工作原理,電腦裁線機分類,

產品介紹

最近電子產品,傾向輕,薄,短,小之要求,故需電線也越向細線,短線及高精度,本機正好能發揮其最大長處。以往被視為很難加工的50MM之內的短線,並無任何困難,甚至總長僅有1MM時,兩端亦可同時各剝0.3MM,同時可分別設送線,進刀,退刀,再脫皮及脫皮速度,對於隔離線亦可強制脫皮到99MM,排除了以往隔離線不能全剝及傷到心線這困擾。

工作原理

一、 主要部件功能的簡要介紹:
1 進線輪:輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾(線長小於50mm),在剝線機剝中剝的時候除剝線頭外,還具備剝開中間幾處的功能。
2 出線輪:為剝線機輸送線材及剝出線尾。(剝線機在剝短線時沒有作用,需使“出線輪抬起旋鈕”在“u”位置)
3 進線輪間隙調節旋鈕:調節剝線機的進線輪間隙,往上旋動間隙增大,往下旋動間隙減小(根據線材的粗細來調整)。
4 剝線機進線輪壓力調節旋鈕:調節剝線機的進線輪壓力,拉出後順時針旋轉,進線輪壓力增大,拉出後逆時針旋轉,進線輪壓力減小。(根據線材的線皮強度來確定,即剝線皮的難易,難則壓力增大,易則壓力減小)
5 進線輪抬起旋鈕:剝線機穿線時抬起進線輪,順時針轉動旋鈕為抬起進線輪,以便能夠順利穿過線材;工作時放下進線輪逆時針轉動旋鈕為放下進線輪,壓住線材。
6 出線輪間隙調節旋鈕:為剝線機調節出線輪間隙,往上旋動間隙增大,往下旋動間隙減小(根據線材的粗細來調整)。
7 出線輪壓力調節旋鈕:為剝線機調節出線輪壓力,拉出後逆時針旋轉,出線輪壓力增大,拉出後順時針旋轉,進線輪壓力減小。(根據線材的線皮強度來確定,即剝線機剝線皮的難易,難則壓力增加,易則壓力減小)
8 出線輪抬起旋鈕:取出線材時抬起出線輪,逆時針轉動旋鈕為抬起出線輪,以便能夠順利取出線材;工作時放下出線輪,順時針轉動旋鈕為放下出線輪。(當用短剝程式時,應使出線輪抬起)
9 刀架總成:在剝線機中負責線材的切斷,剝頭和剝尾,停機狀態下,上、下兩刀片需打開到最大,以便線材順利通過刀具。

電腦裁線機分類

電腦裁線機可以分為全自動電腦裁線機,950電腦裁線機,220電腦裁線機,220+T電腦裁線機,220+F電腦裁線機,220+D多段剝皮電腦裁線機。
