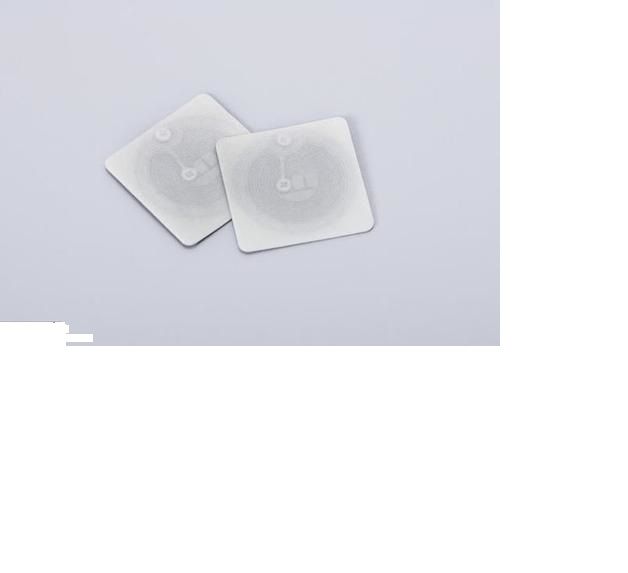

被動標籤

被動標籤

被動標籤的英文名為Passive Tag。是不帶電池的射頻識別標籤,它通過電磁感應從閱讀機的無線電波中收集能量,供電給其上的晶片。

基本介紹

  • 中文名:被動標籤
  • 外文名:Passive Tag
  • 相關詞:RFID標籤
簡介,RFID標籤,RFID介紹,RFID技術,RFID的分類,RFID的基本組成部分,基本工作原理,RFID技術的典型套用,RFID說明,RFID讀寫設備,金屬及液體環境對RFID的影響,

簡介

被動標籤是不帶電池的射頻識別標籤,它通過電磁感應從閱讀機的無線電波中收集能量,供電給其上的晶片。其英文名為Passive Tag。是RFID標籤的一種。
RFID標籤按調製方式來分,RFID還可分為主動式標籤和被動式標籤。主動式標籤用自身的射頻能量主動地給讀寫器傳送數據,主要用於有障礙物的套用中;被動式標籤使用調製散射方式發射數據,它必須利用讀寫器的載波來調製自己的信號,在門禁或交通的套用中適宜。

RFID標籤

RFID介紹

RFID是Radio Frequency Identification的縮寫,即射頻識別,俗稱電子標籤

RFID技術

RFID射頻識別是一種非接觸式的自動識別技術,它通過射頻信號自動識別目標對象並獲取相關數據,識別工作無須人工干預,可工作於各種惡劣環境。RFID技術可識別高速運動物體並可同時識別多個標籤,操作快捷方便。
RFID是一種簡單的無線系統,只有兩個基本器件,該系統用於控制、檢測和跟蹤物體。系統由一個詢問器(或閱讀器)和很多應答器(或標籤)組成。

RFID的分類

RFID按套用頻率的不同分為低頻(LF)、高頻(HF)、超高頻(UHF)、微波(MW),相對應的代表性頻率分別為:低頻135KHz以下、高頻13.56MHz、超高頻860M~960MHz、微波2.4G,5.8G
RFID按照能源的供給方式分為無源RFID,有源RFID,以及半有源RFID。無源RFID讀寫距離近,價格低;有源RFID可以提供更遠的讀寫距離,但是需要電池供電,成本要更高一些,適用於遠距離讀寫的套用場合。

RFID的基本組成部分

標籤(Tag):由耦合元件及晶片組成,每個標籤具有單一的電子編碼,附著在物體上標識目標對象;
閱讀器(Reader):讀取(有時還可以寫入)標籤信息的設備,可設計為手持式或固定式;
天線(Antenna):在標籤和讀取器間傳遞射頻信號。

基本工作原理

RFID技術的基本工作原理並不複雜:標籤進入磁場後,接收解讀器發出的射頻信號,憑藉感應電流所獲得的能量傳送出存儲在晶片中的產品信息(Passive Tag,無源標籤或被動標籤),或者主動傳送某一頻率的信號(Active Tag,有源標籤或主動標籤);解讀器讀取信息並解碼後,送至中央信息系統進行有關數據處理。
一套完整的RFID系統, 是由閱讀器(Reader)與電子標籤(TAG)也就是所謂的應答器(Transponder)及套用軟體系統三個部份所組成, 其工作原理是Reader 發射一特定頻率的無線電波能量給Transponder, 用以驅動 Transponder電路將內部的數據送出,此時 Reader 便依序接收解讀數據, 送給應用程式做相應的處理。
以RFID 卡片閱讀器及電子標籤之間的通訊及能量感應方式來看大致上可以分成, 感應偶合(Inductive Coupling) 及後向散射偶合(Backscatter Coupling)兩種, 一般低頻的RFID大都採用第一種式, 而較高頻大多採用第二種方式。
閱讀器根據使用的結構和技術不同可以是讀或讀/寫裝置,是RFID系統信息控制和處理中心。閱讀器通常由耦合模組、收發模組、控制模組和接口單元組成。閱讀器和應答器之間一般採用半雙工通信方式進行信息交換,同時閱讀器通過耦合給無源應答器提供能量和時序。在實際套用中,可進一步通過Ethernet或WLAN等實現對物體識別信息的採集、處理及遠程傳送等管理功能。應答器是RFID系統的信息載體,應答器大多是由耦合原件(線圈、微帶天線等)和微晶片組成無源單元。

RFID技術的典型套用

1、產品性能:因大部分產品頻率覆蓋868MHz到915MHz,對系統中對應的讀寫設備要求可以降低,對頻率偏差的敏感度降低。
2、產品符合:EPC CLASS 1 GEN 2 及 ISO18000-6C。
3、專業服務:針對性地利用世界先進的產品經驗,具體化的對常用產品做專門的考慮。
4、適應領域:物流和供應管理、生產製造和裝配、航空行李處理、郵件、快運包裹處理、文檔追蹤、圖書館管理動物身份標識、運動計時、門禁控制、電子門票、道路自動收費.從大型遠距離UHF標籤到細小的UHF標籤。可以為客戶做定製化生產,滿足各種要求。

RFID說明

滿足國際ISO15693、ISO18000-6B、EPC G2等多種標準,採用不同的天線設計和封裝材料可製成多種形式的標籤,如車輛標籤、貨盤標籤、物流標籤、金屬標籤、圖書標籤、液體標籤、人員門禁標籤、門票標籤、行李標籤等。客戶可根據需要選擇或定製相應的電子標籤。
Inlay
可封裝成多種形式的電子標籤。套用於標籤轉化商和OEM客戶的標籤生產,以及大批量的...
Label
剝離底紙直接貼上於紙質包裝箱上,實現“即貼出貨”的過程。適用於物流、供應鏈管理等...
標準卡
PVC層壓的標準卡,持在手中或掛於胸前。主要套用於人員管理、圖書管理和車輛管理等...
金屬標籤
金屬標籤,可直接貼上於帶金屬外殼的設備上。主要適用於機箱、板卡等資產管理領域。...
車輛標籤
直接貼上於汽車擋風玻璃上部內表面或插於標籤卡座內。主要適用於汽車管理等領域。...
吊牌標籤
吊附在待識別物品上。主要套用於高檔服裝管理和資產管理。...
動物標籤
使用專用動物耳標鉗,將標籤裝與牲畜的耳朵上。主要用於種畜繁育、疫情防治、肉類檢疫...
托盤標籤
使用時直接插入塑膠托盤隙孔中或用釘子穿過定位孔將標籤固定於木質托盤正中央。主要適...
門票標籤
持在手中或掛於胸前。適用於會議出入證明及門票管理等領域。...
行李標籤
剝離底紙直接貼上於被識別物體上。主要適用於航空行李管理、郵政包裹管理、物流跟蹤管...
圖書標籤
直接貼上於書內。主要套用於圖書館、書店等場所。...
珠寶標籤
使用時將各類珠寶掛到標籤的環上,即可正常使用,便於珠寶行業對各類珠寶產品的管理。

RFID讀寫設備

只有當有讀寫設備時,RFID才能發揮其作用。RFID讀寫設備RFID讀卡器,RFID讀寫模組等,市面上性價比比較高的有YW-201和YW-601U和YW-601R等。這些設備可以將RFID的數據讀取或寫入,並且做到很好的加密。遠距離的有WV-CID1500,WV-VID1500距離能夠達到1.5公里。

金屬及液體環境對RFID的影響

RFID超高頻(UHF)標籤因電磁反向散射(Backscatter)特點,對金屬(Metal)和液體(Liquid)等環境比較敏感,可導致這種工作頻率的被動標籤(Passivetag)難以在具有金屬表面的物體或液體環境下進行工作,但此類問題隨著技術的發展已得到完全解決,例如,韓碩(SONTEC)標籤公司即研發出能夠在金屬或液體環境下進行完好讀取套用的被動標籤產品,以方便在上述環境或套用情形下部署RFID。
