基本介紹
- 中文名：萬能角度尺
- 別名：角度規、游標角度尺和萬能量角器
- 原理：游標讀數原理
- 測量外角：0°-320° 外角
- 測量內角：40°-130° 內角
- 套用：機械加工中
結構介紹,使用方法,操作步驟,讀數方法,保養及保管,
結構介紹

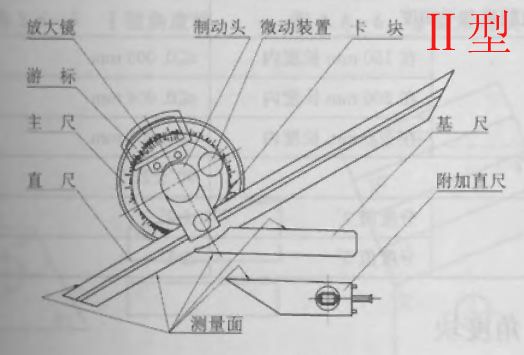

萬能角度尺是用來測量工件內、外角度的量具，其結構如圖所示。
使用方法
測量時應先校準零位，萬能角度尺的零位，是當角尺與直尺均裝上，而角尺的底邊及基尺與直尺無間隙接觸，此時主尺與游標的“0”線對準。調整好零位後，通過改變基尺、角尺、直尺的相互位置可測試0－320°範圍內的任意角。
套用萬能角度尺測量工件時，要根據所測角度適當組合量尺，
萬能角度尺的結構：它由尺身、90°角尺、游標、制動器、基尺、直尺、卡塊等組成。
萬能角度尺的測量範圍
游標萬能角度尺有Ⅰ型Ⅱ型兩種,其測量範圍分別為0°~320°和0°~360°。
Ⅰ型
Ⅰ型操作步驟
測量時，根據產品被測部位的情況，先調整好角尺或直尺的位置，用卡塊上的螺釘把它們緊固住，再來調整基尺測量面與其它有關測量面之間的夾角。這時，要先拜凳汽鬆開制動頭上的螺母，移動主尺作粗調整，然後再轉動扇形板背面的微動裝置作細調整，直到兩個測量面與被測表面密切貼合為止。然後擰緊制動器上的螺母，把角度尺取下來進行讀數。
1、測量0°-50°之間角度
角尺和直尺全都裝上，產品的被測部位放在基尺和直尺的測量面之間進行測量。
2、測量50°-140°之間角度
可把角尺卸掉，把直尺裝察巴拜上去，使它與扇形板連在一起。工件的被測部位放在基尺和直尺的測量面之間進行測量。也可以不拆下角尺，只把直尺和卡塊卸掉，再把角尺拉到下邊來，直到角尺短邊與長邊的交線和基尺的尖棱對齊為止。把工件的被測部位放在基尺和角尺短邊的測量面之間進行測量。
3、測量140°-230°之間角度
把直尺和卡塊卸掉，只裝角尺，但要把角尺推上去，直到角尺短邊與長邊的交線和基尺的尖棱對齊為止。把工件的被測部位放在基尺和角尺短邊的測量面之間進行測量。
4、測量230°-320°之間角度
把角尺、直尺和譽她棗道卡塊全部卸掉，只留下扇形板和主尺（帶基尺）。把產品的被測部位放在基尺和扇形板測量面之間進行測量。
讀數方法
萬能角度尺的讀數方法，和遊標卡尺翻應套相同，先讀出遊標零線前的角度是幾充淚立度，再從游標上讀出角度“分”的數值，兩者相加就是被測零件的角度數值。
在萬能角度上，基尺是固定在尺座上的，角尺是用卡塊固定在扇形板上，可移動尺是用卡塊固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由於角尺和直尺可以棄束移動和拆換，使萬能角度尺可以測量0º～320º的任何角度。
角尺和直尺全裝上時，可測量0º～50º的外角度，僅裝上直尺時，可測量50º～140º的角度，僅裝上角尺時，可測量140º～230’的角度，把角尺和直尺全拆下時，可測量230º～320º的角度(即可測量40º～130º的內角度)。
萬能量角尺的尺座上，基本角度的刻線只有0～90º,如果測量的零件角度大於90º，則在讀數時，應加上一個基數（90º；180º；270º；）。當零件角度為：>90º～180º，被測角度=90º+量角尺讀數，>180º～270º，被測角度=180º+量角尺讀數，>270º～320º被測角度=270º+量角尺讀數。
用萬能角度尺測量零件角度時，應使基尺與零件角度的母線方向一致，且零件應與量角尺的兩個測量面的全長上接觸良好，以免產生測量誤差。
保養及保管
萬能量角尺的尺座上，基本角度的刻線只有0～90º,如果測量的零件角度大於90º，則在讀數時，應加上一個基數（90º；180º；270º；）。當零件角度為：>90º～180º，被測角度=90º+量角尺讀數，>180º～270º，被測角度=180º+量角尺讀數，>270º～320º被測角度=270º+量角尺讀數。
用萬能角度尺測量零件角度時，應使基尺與零件角度的母線方向一致，且零件應與量角尺的兩個測量面的全長上接觸良好，以免產生測量誤差。
